Phân Tích Toàn Diện Về Truyền Tải Và Phân Phối Điện: Hướng Dẫn Kỹ Thuật Hệ Thống Từ Phát Điện Đến Truyền Tải Tăng Áp Và Phân Phối Giảm Áp

Phân Tích Toàn Diện Về Truyền Tải Và Phân Phối Điện: Hướng Dẫn Kỹ Thuật Hệ Thống Từ Phát Điện Đến Truyền Tải Tăng Áp Và Phân Phối Giảm Áp

Hệ thống điện hiện đại là một trong những cơ sở hạ tầng kỹ thuật phức tạp nhất mà nhân loại từng xây dựng. Mỗi khi một công tắc được bật lên, điện đã di chuyển hàng trăm hoặc thậm chí hàng ngàn kilômét—đi qua tuần tự các máy phát điện, biến áp tăng áp, dây truyền tải điện cao thế, trạm biến áp hạ áp và biến áp phân phối—trước khi cuối cùng đến tay người tiêu dùng. Đối với các chuyên gia tham gia vào thiết kế hệ thống điện, mua sắm thiết bị hoặc lập kế hoạch hạ tầng lưới điện, việc hiểu rõ toàn bộ quy trình từ đầu đến cuối này là rất quan trọng.

Bài viết này phân tích toàn bộ quy trình cung cấp điện thành bốn giai đoạn chính—phát điện, truyền tải, phân phối và tiêu thụ—và phân tích các thiết bị cốt lõi và các yếu tố kỹ thuật thiết yếu của mỗi giai đoạn.

I. Phát điện: Chuyển đổi Năng lượng Sơ cấp thành Năng lượng Điện
Tất cả bắt đầu tại nhà máy điện. Tại đây, các nguồn năng lượng sơ cấp—như than, khí thiên nhiên, năng lượng hạt nhân, thủy điện, năng lượng gió hoặc năng lượng mặt trời—được chuyển đổi thành năng lượng điện. Thiết bị cốt lõi trong quy trình này là máy phát điện, thiết bị này biến đổi năng lượng cơ học thành dòng điện xoay chiều (AC) qua nguyên tắc cảm ứng điện từ.

Dữ liệu chính:
Một nhà máy điện chạy bằng than có công suất 1.000 MW điển hình sản xuất khoảng 8,76 triệu megawatt-giờ (MWh) điện mỗi năm, đủ để đáp ứng nhu cầu điện cho khoảng một triệu hộ gia đình mỗi năm.

Sản lượng điện toàn cầu hàng năm đã vượt qua 30.000 terawatt-giờ (TWh), với năng lượng tái tạo chiếm gần 30% và đang tăng trưởng với tốc độ hàng năm từ 8% đến 10%.

Tuy nhiên, điện áp đầu ra từ các nhà máy điện thường chỉ khoảng 10 kV đến 20 kV, điều này không phù hợp cho việc truyền tải hiệu quả khoảng cách dài. Tại mức điện áp này, tổn thất truyền tải qua khoảng cách 100 kilômét có thể vượt quá 30%. Đây chính xác là lý do tại sao việc tăng điện áp là bước quan trọng tiếp theo.

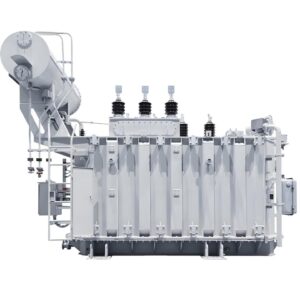

Để giải quyết thách thức về tổn thất năng lượng đáng kể trong khi truyền tải điện ở khoảng cách xa với điện áp thấp, các máy biến áp tăng áp lớn ngoài trời được ngâm trong dầu đóng vai trò là thiết bị trung tâm của nhà máy điện truyền tải điện năng vào lưới điện. Chiếc 10–20 kV điện áp thấp AC được tạo ra bởi nhà máy điện sẽ được đưa vào máy biến áp tăng áp, nơi quá trình chuyển đổi điện từ qua các cuộn dây đồng nguyên chất làm tăng điện áp lên mức 110 kV hoặc 220 kV siêu cao áp; điều này giảm đáng kể tổn thất đường dây truyền tải, cho phép việc vận chuyển năng lượng điện một cách hiệu quả về mặt chi phí và xa.

II. Giai đoạn truyền tải điện: Truyền tải đường dài sau khi tăng điện áp
Nguyên tắc cốt lõi: Định luật Joule

Theo định luật Joule, tổn thất công suất trong một đường dây truyền tải tỷ lệ với bình phương cường độ dòng điện (P = I²R). Dưới giả thuyết rằng công suất truyền tải không thay đổi (P = UI), việc tăng điện áp có thể giảm cường độ dòng điện theo tỷ lệ – và tổn thất đường dây giảm đi đáng kể theo mức bình phương của điện áp.

Để đảm bảo tính khả thi và khả năng kinh tế của việc truyền tải điện đường dài, dòng điện đầu tiên vào một trạm biến áp tăng áp, nơi các máy biến áp nâng điện áp lên các mức điện áp siêu cao hoặc cực cao.

Hệ thống mức điện áp truyền tải:

Tại mức điện áp cực cao (UHV), tổn thất truyền tải có thể được kiểm soát trong khoảng từ 3% đến 5% trên 1.000 km—thấp hơn nhiều so với mức tổn thất vượt quá 30% tìm thấy ở các mức điện áp phân phối.

Thiết bị Nòng cốt: Máy biến áp điện

Các máy biến áp tăng áp lớn ở giai đoạn này thường có công suất từ 100 MVA đến trên 1.000 MVA. Những máy biến áp này chứa đầy dầu khoáng, phục vụ hai mục đích: cung cấp cách điện điện (với độ bền điện môi vượt quá 60 kV/mm) và hỗ trợ tản nhiệt và làm mát (với độ dẫn nhiệt khoảng 0,12–0,15 W/m·K). Thiết kế này cho phép các máy biến áp điện hoạt động đáng tin cậy trong hơn 30 năm dưới điều kiện tải cao liên tục.

Sau khi điện áp đã được tăng lên, năng lượng điện sẽ đi vào một mạng lưới rộng lớn các đường dây truyền tải điện áp cao—băng qua núi, sông, và đồng bằng—để hoàn thành việc truyền tải đường dài từ các trung tâm năng lượng đến các trung tâm tải.

Sau khi máy biến áp tăng điện áp, năng lượng điện cần một bộ thiết bị chuyển mạch điện áp cao hoàn chỉnh để quản lý chuyển mạch mạch, bảo vệ sự cố, và vận hành cũng như bảo trì an toàn. Hình ảnh bên dưới cho thấy thiết bị chuyển mạch điện áp cao (HV) tiêu chuẩn; với thiết kế gọn gàng, mô-đun tích hợp các cầu dao, máy biến áp đo lường, và mạch điều khiển, thiết bị này là một thành phần nòng cốt thiết yếu của các trạm biến áp tăng áp, tương thích với các hệ thống truyền tải từ 35 kV đến 1100 kV.

III. Giai đoạn Phân phối Năng lượng: Biến đổi giảm điện áp tại các mức liên tiếp, mở rộng sâu vào các thành phố và đến tay người tiêu dùng.

Điện áp cao không thể được cấp trực tiếp vào các hộ gia đình hoặc nhà máy. Nó phải đi qua một loạt các trạm biến áp giảm áp để giảm điện áp xuống các mức an toàn, có thể sử dụng.

Đường đi giảm điện áp từng bước:

500 kV / 220 kV (điện áp truyền tải)
→ Trạm biến áp giảm áp khu vực
→ 110 kV / 35 kV (phân phối khu vực)
→ Trạm biến áp giảm áp đô thị
→ 10 kV (mạng lưới phân phối đô thị)
→ Máy biến áp phân phối (gắn trên cột hoặc gắn ngay trên mặt đất)
→ 380 V / 220 V (điện áp đầu cuối)

Thiết bị Nòng cốt: Máy biến áp phân phối và Trạm biến áp kết hợp

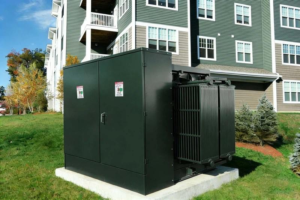

Tại giai đoạn cuối của việc giảm điện áp, máy biến áp phân phối—thường được tích hợp vào một trạm biến áp đóng gói (thường được gọi là “trạm biến áp kiểu hộp” hoặc “máy biến áp gắn trên cột”)—giảm điện áp từ 10 kV xuống 380 V/220 V cho việc sử dụng trực tiếp bởi người tiêu dùng.

Trạm biến áp đơn vị mô-đun so với Trạm biến áp truyền thống:

Lấy ví dụ, trạm biến áp đóng gói 1.000 kVA điển hình; nó có thể đáp ứng nhu cầu điện cho 200–500 hộ gia đình hoặc một tòa nhà thương mại có quy mô vừa. Trong khi đó, các biến áp cách ly - được sử dụng rộng rãi trong các mạng phân phối đô thị - đạt được cách điện giữa các bên sơ cấp và thứ cấp thông qua sự cảm ứng điện từ; chúng có hiệu quả подавляют sóng hài, gia tăng, và nhiễu vòng đất, từ đó đảm bảo nguồn cung cấp điện an toàn cho các tải nhạy cảm như thiết bị y tế và máy chủ trung tâm dữ liệu.

Biến áp phân phối cỡ vừa, ngâm trong dầu được hiển thị trong bức ảnh nhà máy dưới đây là thiết bị cốt lõi chịu trách nhiệm cho giai đoạn cuối của việc biến đổi lưới điện đô thị - hạ thấp điện áp từ 10kV xuống 380V/220V. Được trang bị nhiều cánh tản nhiệt hiệu suất cao và bộ cách điện sứ cao áp chắc chắn, đơn vị này phù hợp để sử dụng trong các trạm biến áp kiểu hộp và lắp đặt trên cột ngoài trời. Dải công suất của nó phù hợp với toàn bộ nhu cầu dân dụng, công nghiệp và thương mại. Với một vỏ bọc có xếp hạng IP cao và hệ thống cách điện và làm mát dựa trên dầu khoáng, nó hỗ trợ đáng tin cậy việc phân phối điện hạ áp qua các khu đô thị và khu công nghiệp, đóng vai trò là đơn vị biến áp cốt lõi trong các trạm biến áp mô-đun.

IV. Tiêu thụ điện: Nhu cầu sử dụng cuối và xu hướng lưu trữ năng lượng mới nổi

Tại điểm tiêu thụ, năng lượng điện chảy qua các đường dây dịch vụ và công tơ vào vô số hộ gia đình, văn phòng và cơ sở công nghiệp. Tại giai đoạn này, năng lượng điện được chuyển đổi thành nhiều dạng năng lượng khác nhau phù hợp với các ứng dụng cuối cùng:

Động cơ điện → Năng lượng cơ học (các động cơ công nghiệp, máy bơm nước, máy nén khí)

Hệ thống chiếu sáng → Năng lượng ánh sáng và nhiệt (đèn LED, bóng đèn huỳnh quang, chiếu sáng công nghiệp)
Hệ thống sạc → Năng lượng hóa học lưu trữ trong pin (xe điện, bộ lưu điện, thiết bị di động)
Phần tử sưởi điện → Năng lượng nhiệt (bếp điện, lò nung, bình nước nóng)

Tỷ lệ tiêu thụ điện toàn cầu:

Xu hướng mới: Hệ thống lưu trữ năng lượng phía tiêu thụ

Với việc áp dụng rộng rãi xe điện và phát triển các nguồn năng lượng phân phối, tầm quan trọng của hệ thống lưu trữ năng lượng phía cầu ngày càng trở nên nổi bật. Hệ thống lưu trữ năng lượng pin quy mô lưới (BESS) cần có máy biến áp lưu trữ năng lượng chuyên dụng để phù hợp với mức điện áp và cung cấp cách điện giữa các bộ pin và lưới điện, đảm bảo luồng năng lượng hai chiều an toàn và hiệu quả. Dự báo ngành công nghiệp cho thấy đến năm 2030, các trạm sạc sẽ chiếm 15%–20% sự tăng trưởng trong nhu cầu điện.

Việc phân phối điện và bảo vệ bật/tắt cho các tải cuối công nghiệp, thương mại và dân cư đều dựa vào thiết bị đóng cắt điện áp thấp để đạt được nguồn cung ổn định. Hình ảnh bên dưới cho thấy thiết bị đóng cắt điện áp thấp GGD chuẩn hóa của công ty chúng tôi. Tủ tích hợp thiết bị ngắt mạch, công cụ đo đạc và các dây dẫn đồng chuẩn hóa. Thiết kế mô-đun phù hợp với nhiều ứng dụng khác nhau - từ phân phối điện chính của nhà máy và lối vào dịch vụ văn phòng đến phân phối đầu cuối dân cư - cho phép kiểm soát chính xác các mạch đầu cuối 380V/220V và cung cấp giải pháp phân phối điện an toàn, đáng tin cậy cho các tải đa dạng như động cơ, chiếu sáng và thiết bị sạc.

Tóm tắt: Một chuỗi truyền tải điện hoàn chỉnh.

Từ việc đốt than đến sự phát sáng của dây tóc, từ dòng nước chảy đến sự rung động của điện thoại di động—dòng điện hoàn thành hành trình phức tạp này với tốc độ gần bằng ánh sáng. Điều này không chỉ là một chiến thắng của vật lý mà còn là sự tích lũy của trí thông minh và đổi mới liên tục của nhiều thế hệ kỹ sư trong các lĩnh vực hệ thống điện, thiết kế biến áp và hạ tầng lưới điện.

Câu hỏi thường gặp (FAQ)

H: Tại sao phải sử dụng điện áp cực cao cho việc truyền tải điện dài hạn?
Theo định luật Joule (P=I²R), tổn thất đường dây tỷ lệ với bình phương của dòng điện. Đối với một công suất truyền tải nhất định, việc tăng điện áp cho phép giảm dòng điện tỷ lệ thuận, từ đó cắt giảm tổn thất từ trên 30% xuống còn 3%–5%.

H: Dầu khoáng có vai trò gì trong máy biến áp?
Dầu khoáng có hai chức năng chính: cách điện (với độ bền điện môi lên tới 60 kV/mm) và làm mát/giải nhiệt (với độ dẫn nhiệt từ 0,12–0,15 W/m·K), từ đó đảm bảo hoạt động lâu dài của máy biến áp dưới tải cao.

H: Trong những tình huống nào trạm biến áp đơn vị mô-đun là phù hợp?
Chúng phù hợp cho các ứng dụng yêu cầu triển khai nhanh và diện tích nhỏ gọn, như mạng lưới phân phối đô thị, khu dân cư, khu thương mại, khu công nghiệp và các địa điểm cung cấp điện tạm thời. Tính chất lắp ráp sẵn, cắm và chạy của chúng cho phép thời gian xây dựng ngắn hơn đáng kể.
H: Biến áp lưu trữ năng lượng khác với biến áp tiêu chuẩn như thế nào?
Biến áp lưu trữ năng lượng được thiết kế đặc biệt cho các hệ thống lưu trữ năng lượng pin. Chúng phải hỗ trợ dòng điện hai chiều và có mức độ cách điện cao hơn cũng như dải điều chỉnh điện áp rộng hơn để thích ứng với sự biến động điện áp trong quá trình sạc và xả của hệ thống lưu trữ năng lượng.
