Une analyse complète de la transmission et de la distribution d'énergie : un guide d'ingénierie des systèmes de la génération et de la transmission à élévation à la distribution à réduction

Une analyse complète de la transmission et de la distribution d'énergie : un guide d'ingénierie des systèmes de la génération et de la transmission à élévation à la distribution à réduction

Les systèmes de puissance modernes figurent parmi les infrastructures d'ingénierie les plus complexes jamais construites par l'humanité. Chaque fois qu'un interrupteur est actionné, l'électricité a déjà parcouru des centaines, voire des milliers de kilomètres, traversant successivement des générateurs, des transformateurs élévateurs, des lignes de transmission haute tension, des postes de transformation abaissés et des transformateurs de distribution, avant d'atteindre finalement l'utilisateur final. Pour les professionnels impliqués dans la conception de systèmes de puissance, l'approvisionnement en équipements ou la planification d'infrastructures de réseau, comprendre ce processus complet de bout en bout est crucial.

Cet article décompose l'ensemble du processus de livraison d'énergie en quatre étapes clés :génération, transmission, distribution et consommation— et analyse l'équipement de base et les éléments techniques essentiels de chaque étape.

I. Production d'énergie : Conversion de l'énergie primaire en énergie électrique
Tout commence dans la centrale électrique. Ici, les sources d'énergie primaire — telles que le charbon, le gaz naturel, l'énergie nucléaire, l'hydroélectricité, l'énergie éolienne ou l'énergie solaire — sont converties en énergie électrique. La pièce maîtresse de cet équipement est le générateur, qui convertit l'énergie mécanique en courant alternatif (CA) par le principe de l'induction électromagnétique.

Données clés :
Une centrale électrique au charbon typique de 1 000 MW génère environ 8,76 millions de mégawattheures (MWh) d'électricité par an, suffisamment pour répondre aux besoins annuels en électricité d'environ un million de ménages.

La production mondiale annuelle d'électricité a dépassé 30 000 térawattheures (TWh), les énergies renouvelables représentant près de 30% et croissant à un taux annuel de 8%–10%.

Cependant, la tension fournie par les centrales électriques n'est généralement que de 10 kV à 20 kV, ce qui n'est pas adapté à une transmission efficace à longue distance. À ce niveau de tension, les pertes de transmission sur une distance de 100 kilomètres peuvent dépasser 30%. C'est précisément pourquoi l'élévation de la tension est la prochaine étape critique.

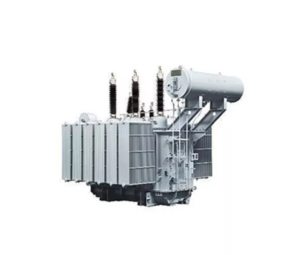

Pour relever le défi des pertes de puissance significatives lors de la transmission à longue distance à basse tension, de grands transformateurs élévateurs immergés dans l'huile en extérieur servir d'équipement central pour les centrales électriques transmettant de l'électricité au réseau. Le 10–20 kV basse tension CA généré par la centrale électrique est alimenté dans le transformateur élévateur, où la conversion électromagnétique via des enroulements en cuivre pur augmente la tension au niveau de 110 kV ou 220 kV extra-haute tension ; cela réduit considérablement les pertes dans les lignes de transmission, permettant le transport économique et à longue distance de l'énergie électrique.

II. Étape de transmission d'énergie : transmission à longue distance après élévation de la tension
Principe fondamental : la loi de Joule

Selon la loi de Joule, la perte de puissance dans une ligne de transmission est proportionnelle au carré du courant (P = I²R). Sous la condition que la puissance de transmission reste inchangée (P = UI), augmenter la tension peut réduire le courant proportionnellement – et la perte dans la ligne diminue significativement avec le carré du niveau de tension.

Pour garantir la viabilité économique et la faisabilité de la transmission d'énergie à longue distance, le courant entre d'abord dans une sous-station élévatrice, où les transformateurs de puissance augmentent la tension à des niveaux de tension extra-haute ou ultra-haute.

Système de niveau de tension de transmission :

Au niveau de la très haute tension (THT), les pertes de transmission peuvent être contrôlées dans la plage de 3%–5% pour 1 000 kilomètres, bien en dessous des niveaux de perte dépassant 30% observés aux niveaux de tension de distribution.

Équipement principal : Transformateur de puissance

Les grands transformateurs élévateurs à ce stade ont généralement des capacités variant de 100 MVA à plus de 1 000 MVA. Ces transformateurs sont remplis d'huile minérale, qui a un double rôle : fournir une isolation électrique (avec une résistance diélectrique dépassant 60 kV/mm) et faciliter la dissipation de chaleur et le refroidissement (avec une conductivité thermique d'environ 0,12–0,15 W/m·K). Ce design permet aux transformateurs de puissance de fonctionner de manière fiable pendant plus de 30 ans dans des conditions de charge élevée soutenue.

Une fois la tension augmentée, l'énergie électrique alimente un vaste réseau de lignes de transmission haute tension – traversant montagnes, rivières et plaines – pour compléter la transmission à longue distance des centres d'énergie vers les centres de consommation.

Après que le transformateur ait augmenté la tension, l'énergie électrique nécessite un ensemble complet d'appareillage de commutation haute tension pour gérer la commutation de circuits, la protection contre les défauts, et l'exploitation et l'entretien sûrs. L'image ci-dessous montre un appareillage de commutation haute tension (HV) standardisé ; présentant un design modulaire soigné intégrant des disjoncteurs, des transformateurs d'instrumentation et des circuits de contrôle, cet équipement est un composant de base essentiel des postes de transformation élévateurs, compatible avec des systèmes de transmission allant de 35 kV à 1100 kV.

III. Phase de distribution d'énergie : Transformation abaissante à des niveaux successifs, s'étendant profondément dans les villes et atteignant les utilisateurs finaux.

L'électricité haute tension ne peut pas être directement alimentée dans les maisons ou les usines. Elle doit passer par une série de postes de transformation abaissants pour réduire la tension par étapes à des niveaux sûrs et utilisables.

Chemin de réduction de tension étape par étape :

500 kV / 220 kV (tension de transmission)
→ Poste de transformation régional
→ 110 kV / 35 kV (distribution régionale)
→ Poste de transformation urbain
→ 10 kV (réseau de distribution urbain)
→ Transformateur de distribution (monté sur poteau ou monté sur socle)
→ 380 V / 220 V (tension de l'utilisateur final)

Équipement principal : Transformateurs de distribution et postes de transformation combinés

À la dernière étape de réduction de tension, le transformateur de distribution – généralement intégré dans un poste de transformation en boîte (communément appelé “ poste de transformation de type boîte ” ou “ transformateur monté sur poteau ”) – abaisse la tension de 10 kV à 380 V/220 V pour un usage direct par les utilisateurs finaux.

Postes de transformation modulaires vs. postes de transformation traditionnels :

Prenons, par exemple, une sous-station emballée typique de 1 000 kVA ; elle peut répondre aux besoins en électricité de 200 à 500 ménages ou d'un bâtiment commercial de taille moyenne. Pendant ce temps, les transformateurs d'isolement - largement utilisés dans les réseaux de distribution urbains - réalisent une isolation électrique entre les côtés primaire et secondaire grâce à l'induction électromagnétique ; ils suppressent efficacement les harmoniques, les surtensions et les interférences de boucle de terre, garantissant ainsi une alimentation électrique sécurisée pour des charges sensibles telles que des équipements médicaux et des serveurs de centres de données.

Le transformateur de distribution de taille moyenne, immergé dans l'huile, montré sur la photo d'usine ci-dessous est l'équipement central responsable de la dernière étape de transformation du réseau électrique urbain - abaissement de la tension de 10 kV à 380 V/220 V. Équipé de plusieurs ailettes de refroidissement à haute efficacité et de robustes douilles en porcelaine haute tension, l'appareil est adapté à une utilisation dans des sous-stations de type boîte et des installations montées sur poteaux extérieurs. Sa plage de capacité couvre l'ensemble des besoins résidentiels, industriels et commerciaux. Avec un boîtier à indice de protection élevé et un système d'isolation et de refroidissement à base d'huile minérale, il soutient de manière fiable la distribution d'énergie à abaissement dans les zones urbaines et les parcs industriels, agissant comme l'unité transformateur centrale au sein des sous-stations modulaires.

IV. Consommation d'électricité : Demande en fin d'utilisation et tendances émergentes en stockage d'énergie

Au point de consommation, l'énergie électrique circule à travers des lignes de service et des compteurs dans d'innombrables foyers, bureaux et installations industrielles. À ce stade, l'énergie électrique est convertie en diverses formes d'énergie adaptées aux applications finales :

Moteur électrique → Énergie mécanique (entrainements industriels, pompes à eau, compresseurs)

Systèmes d'éclairage → Énergie lumineuse et thermique (lampes LED, lampes fluorescentes, éclairage industriel)
Systèmes de recharge → Énergie chimique stockée dans des batteries (véhicules électriques, onduleurs, appareils portables)
Éléments de chauffage électriques → Énergie thermique (cuisinières électriques, fours, chauffe-eaux)

Mix de consommation électrique mondial :

Tendance émergente : Systèmes de stockage d'énergie côté consommation

Avec l'adoption généralisée des véhicules électriques et le développement de ressources énergétiques distribuées, l'importance des systèmes de stockage d'énergie côté demande devient de plus en plus évidente. Les systèmes de stockage d'énergie de batterie à l'échelle du réseau (BESS) nécessitent des transformateurs de stockage d'énergie dédiés pour correspondre aux niveaux de tension et assurer l'isolation électrique entre les paquets de batteries et le réseau, garantissant ainsi un flux d'énergie bidirectionnel sûr et efficace. Les prévisions de l'industrie indiquent qu'en 2030, les stations de recharge représenteront 15%–20% de la croissance de la demande d'électricité.

La distribution d'électricité et la protection marche/arrêt de diverses charges finales industrielles, commerciales et résidentielles reposent toutes sur des appareillages basse tension pour garantir une alimentation électrique stable. L'image ci-dessous montre l'appareillage basse tension GGD standardisé de notre entreprise. L'armoire intègre des disjoncteurs, des instruments de mesure et des faisceaux de barres omnibus en cuivre standardisés. Le design modulaire est adapté à une large gamme d'applications - de la distribution d'alimentation principale dans l'usine aux entrées de service des bâtiments de bureaux en passant par la distribution terminale résidentielle - permettant un contrôle précis des circuits terminaux 380V/220V et fournissant des solutions de distribution d'énergie sûres et fiables pour des charges variées telles que des moteurs, de l'éclairage et des équipements de recharge.

Résumé : Une chaîne de transmission d'énergie complète.

De la combustion du charbon à l'illumination d'un filament, de l'eau bouillante à la vibration d'un téléphone mobile, le courant électrique complète ce parcours complexe à près de la vitesse de la lumière. Cela représente non seulement un triomphe de la physique, mais aussi l'aboutissement de l'ingéniosité et de l'innovation continue de générations d'ingénieurs dans les domaines des systèmes électriques, de la conception des transformateurs et des infrastructures de réseau.

Questions Fréquemment Posées (FAQ)

Q : Pourquoi doit-on utiliser une très haute tension pour la transmission d'électricité sur de longues distances ?
Selon la loi de Joule (P=I²R), les pertes de ligne sont proportionnelles au carré du courant. Pour une puissance de transmission donnée, élever la tension permet de réduire proportionnellement le courant, réduisant ainsi les pertes de plus de 30% à 3%–5%.

Q : Quel rôle l'huile minérale joue-t-elle dans les transformateurs ?
L'huile minérale remplit deux fonctions principales : l'isolation électrique (avec une résistance dielectrique allant jusqu'à 60 kV/mm) et le refroidissement/dispersion de la chaleur (avec une conductivité thermique de 0,12–0,15 W/m·K), garantissant ainsi le fonctionnement à long terme du transformateur sous de fortes charges.

Q : Dans quels scénarios les sous-stations modulaire unitaires sont-elles adaptées ?
Elles sont adaptées aux applications nécessitant un déploiement rapide et un encombrement compact, telles que les réseaux de distribution urbains, les complexes résidentiels, les complexes commerciaux, les parcs industriels et les sites d'alimentation électrique temporaires. Leur nature préfabriquée en usine, plug-and-play, permet des délais de construction considérablement plus courts.
Q : En quoi les transformateurs de stockage d'énergie diffèrent-ils des transformateurs standard ?
Les transformateurs de stockage d'énergie sont spécifiquement conçus pour les systèmes de stockage d'énergie par batterie. Ils doivent supporter un flux de puissance bidirectionnel et présenter des niveaux d'isolation électrique plus élevés ainsi qu'une plage de régulation de tension plus large pour accommoder les fluctuations de tension lors des processus de charge et de décharge du système de stockage d'énergie.
