От принципов до эксплуатации и технического обслуживания: 16 основных фактов о трансформаторах

От принципов до эксплуатации и технического обслуживания: 16 основных фактов о трансформаторах

В современных энергетических системах трансформаторы играют жизненно важную роль в преобразовании напряжения, передаче энергии и распределении нагрузки. От повышения напряжения для передачи на стадии генерации до понижения его для поставки в промышленные зоны и оборудование конечных пользователей, трансформаторы незаменимы во всех приложениях электрической энергии.
Для electrical engineers, технического персонала по эксплуатации и обслуживанию оборудования, а также специалистов по закупкам энергетического оборудования, понимание принципов работы, конструкции, параметров производительности и характеристик применения трансформаторов является основополагающим для обеспечения безопасной и стабильной работы систем электроснабжения.
Ближний Восток, в частности, предъявляет более высокие требования к трансформаторным продуктам из-за таких условий, как высокая температура, высокая влажность и высокая соленость (соляной спрей), наряду с непрерывным ростом крупных промышленных проектов. Например, промышленный город Джубайл в Восточной провинции Саудовской Аравии — крупный мировой центр для нефтехимии и промышленного производства — принимает множество промышленных предприятий, работающих при температуре около 50 °C, что требует строгих стандартов надежности трансформаторов, тепловых распределительных способностей и рейтингов защиты.
Опираясь на примеры реального применения из промышленных проектов на Ближнем Востоке и сосредотачиваясь на 16 часто задаваемых вопросах, эта статья систематически вводит в основы трансформаторов. Она также анализирует конкретные продукты — такие как S13 масляные трансформаторы, SCB13 сухие трансформаторы и сборные блочные подстанции— чтобы помочь читателям создать комплексную базу знаний, которая соединяет теорию и практику.

I. Понимание трансформаторов: Принципы работы и основная структура

1.Что такое трансформатор?
Трансформатор — это статическое электрическое устройство, которое преобразует переменный ток (AC) напряжения на основе принципа электромагнитной индукции.
Он может преобразовать входное напряжение в выходное напряжение другого уровня, при этом поддерживая постоянную частоту, тем самым удовлетворяя потребности в передаче энергии, промышленном производстве и потреблении электроэнергии в жилых домах.
Например:
Электростанции обычно повышают выходное напряжение до сотен киловольт, чтобы минимизировать потери на линиях передачи во время транспортировки на высоком напряжении; по достижении промышленных зон напряжение понижается с помощью распределительных трансформаторов до уровней, таких как 10 кВ или 0,4 кВ для обеспечения стабильного электроснабжения для производственного оборудования.

Таким образом, трансформаторы в основном выполняют две основные функции:
· Улучшение эффективности передачи электроэнергии на большие расстояния;
· Обеспечение безопасного преобразования между различными уровнями напряжения.
В крупных нефтехимических проектах в промышленном городе Джубайль, Саудовская Аравия, электрическая энергия обычно проходит через следующее:

Пьезоэлектрическая сеть → подстанция 35kV/13.8kV → распределение энергии 10kV → низковольтное оборудование 0.4kV

Это составляет полную цепочку электроснабжения, где трансформаторы на различных уровнях напряжения служат ключевыми узлами.

2. Как трансформаторы достигают преобразования напряжения?
Работа трансформатора основана на принципе электромагнитной индукции.
Его основная структура состоит из сердечника и обмоток. Сердечник обычно состоит из стянутых листов кремниевой стали, образующих путь магнитного потока, в то время как обмотки сделаны из проводящего материала и служат для облегчения преобразования электрической энергии.

Трансформатор состоит из:
· Первичная обмотка: подключена к источнику питания;
· Вторичная обмотка: подключена к нагрузочному оборудованию.
Когда переменный ток проходит через первичную обмотку, он генерирует переменный магнитный поток в железном сердечнике. Этот поток воздействует на вторичную обмотку, индуцируя в ней напряжение.
Соотношение напряжений:
U₁/U₂ = N₁/N₂
Где:
U₁: Напряжение на первичной стороне;
U₂: Напряжение на вторичной стороне;
N₁: Количество витков в первичной обмотке;
N₂: Количество витков во вторичной обмотке.
Следовательно:
Меньше витков во вторичной обмотке, чем в первичной обмотке → Понижающий трансформатор;
Больше витков во вторичной обмотке, чем в первичной обмотке → Повышающий трансформатор.

Практическое применение: Система распределения электроэнергии для индустриального парка в Саудовской Аравии
В качестве примера рассмотрим промышленное предприятие в индустриальном городе Джубайл, Саудовская Аравия:
Проект использует:

Включая:

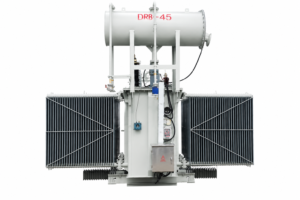

Маслянные трансформаторы серии S13
Основное назначение:
· Основное электроснабжение промышленных парков;
· Вспомогательные системы для нефтехимических заводов;
· Электроснабжение для крупногабаритного энергетического оборудования.
Типичные параметры:

Сухой трансформатор SCB13
В связи с жесткими требованиями противопожарной безопасности для промышленных объектов на Ближнем Востоке, сухие трансформаторы становятся все более широко используемыми.
Типичные параметры:

В сравнении с масляными трансформаторами, трансформаторы сухого типа предлагают следующие преимущества:
· Нет изоляционного масла;
· Превосходная огнестойкость;
· Низкие требования к обслуживанию;
· Подходит для густонаселенных районов.

3. Какие типы трансформаторов существуют?
Трансформаторы можно классифицировать различными способами:

Масляные трансформаторы и трансформаторы сухого типа являются наиболее широко используемыми типами в энергетических системах.
В частности:
Масляные трансформаторы предлагают широкий диапазон мощностей и отличное рассеивание тепла, что делает их распространёнными в энергетических сетях и распределении электроэнергии на промышленных объектах;
Трансформаторы сухого типа характеризуются высокой огнестойкостью и простотой в обслуживании, и часто используются внутри зданий и в специальных условиях.

4. Каковы основные компоненты трансформатора?
Трансформатор состоит в основном из следующих компонентов:
Ядро
Сердечник является важной частью магнитной цепи трансформатора и служит для передачи переменного магнитного потока.
Обмотки
Обмотки — это основные компоненты, ответственные за преобразование электрической энергии; они классифицируются на высоковольтные и низковольтные обмотки в зависимости от уровней напряжения.
Резервуар
В масляных трансформаторах бак хранит изоляционное масло и обеспечивает механическую защиту.
Изолирующие втулки
Они обеспечивают изолированное соединение между выводами обмотки и баком трансформатора.
Переключатель отводов
Это используется для регулировки количества витков обмотки, поддерживая выходное напряжение в соответствующем диапазоне.
Масляный консерватор
Некоторые трансформаторы с погруженным в масло обеспечивают масляный консерватор для компенсации изменений объема трансформаторного масла, вызванных колебаниями температуры.

5. Какова функция трансформаторного масла?
Изолирующее масло в трансформаторах с погруженным в масло выполняет три основные функции:
(1) Изоляция
Оно улучшает изоляционные характеристики между обмотками, а также между обмотками и заземленными элементами.
(2) Отвод тепла
Оно переносит теплоту, вырабатываемую обмотками и железным сердечником, в бак трансформатора и систему охлаждения, тем самым снижая рабочую температуру.
(3) Тушение дуги
В оборудовании с механизмами переключения отводов изолирующее масло помогает охлаждать и тушить электрические дуги, возникающие в процессе переключения.
Следовательно, качество трансформаторного масла непосредственно влияет на изоляционные характеристики оборудования и срок его службы.

II. Специальная структура и ключевые параметры производительности

6. Что такое автotransformator?
Автрансформатор имеет одну непрерывную обмотку, при этом различные уровни напряжения получаются через отводы.
По сравнению с обычными трансформаторами с двумя обмотками, автотрансформатор передает часть своей энергии через прямое электрическое соединение, что приводит к:
· Меньшему размеру
· Уменьшению потребления меди
· Более высокой эффективности
Они часто используются для регулирования напряжения, запуска оборудования и в системах, где уровни напряжения схожи.

7. Как регулируется напряжение с помощью регуляторов напряжения?
Регуляторы напряжения в первую очередь регулируют выходное напряжение, изменяя эффективное количество витков обмотки.
Распространенные методы включают:
Переключение отводов без нагрузки (или обесточенное)
Регулирование напряжения путем изменения положения отвода после отключения оборудования.
Переключение отводов под нагрузкой
Регулирование выходного напряжения с использованием переключателя отводов под нагрузкой, пока оборудование находится в работе.
Большие трансформаторы в реальных электроэнергетических системах, как правило, используют переключение отводов под нагрузкой для повышения стабильности электроснабжения.
Например:
В крупных промышленных проектах в Саудовской Аравии главные трансформаторы 35кВ обычно оснащены переключателями отводов под нагрузкой, чтобы обеспечить стабильную работу производственного оборудования.
Типичные параметры:

8. Какова связь между первичными и вторичными токами трансформатора?
В идеальном трансформаторе напряжение и ток удовлетворяют соотношению силы мощности.
Соотношение токов:
I₁/I₂ = N₂/N₁
Другими словами:
· Сторона с большим количеством витков имеет меньший ток;
· Сторона с меньшим количеством витков имеет больший ток.
Это одна из ключевых причин, почему трансформаторы обеспечивают передачу электроэнергии на высоком напряжении и низковольтное питание с высоким током.

9. Что такое регулирование напряжения трансформатора?
Когда трансформатор работает под нагрузкой, выходное напряжение падает по мере увеличения нагрузки из-за наличия сопротивления обмотки и реактивного утечки.
Степень этого изменения известна как регулирование напряжения.
Формула расчета:
Регулирование напряжения = [(Напряжение без нагрузки – Напряжение под нагрузкой) / Номинальное напряжение] × 100%
Для стандартных силовых трансформаторов, работающих на номинальной нагрузке, регулирование напряжения обычно составляет около 4% до 6%.
10. Как поддерживается стабильность выходного напряжения трансформатора?
Чтобы обеспечить соответствие напряжения на стороне пользователя требованиям, трансформаторы обычно используют регулирование напряжения с изменением отводов.
Изменяя положение отводов обмотки и регулируя эффективное количество витков, выходное напряжение поддерживается в допустимых пределах.
Обратите внимание на следующее:
· Стандартные трансформаторы с изменением отводов без нагрузки требуют отключения питания для регулировки;
· Трансформаторы с изменением отводов под нагрузкой можно регулировать во время работы.

III. Потери, выбор и оперативное управление

11. Какие виды потерь возникают в трансформаторах?
Существуют два основных типа потерь во время работы трансформатора:

· Управа источника питания;
· Источник питания для электронного оборудования;
· Системы безопасного освещения;
· Источник питания для небольшого электрического оборудования.
Эти приложения характеризуются низкой мощностью, простой структурой и строгими требованиями к безопасности.

12. Где в основном используются небольшие трансформаторы?
Трансформаторы малой мощности обычно используются для:

Потеря железа в значительной степени связана с напряжением и частотой и сохраняется даже тогда, когда трансформатор работает без нагрузки.
Потеря меди, с другой стороны, связана с током нагрузки; чем больше нагрузка, тем значительнее потеря меди.
Методы снижения потерь включают:
· Выбор соответствующей мощности трансформатора
· Избежание продолжительной эксплуатации при легких нагрузках или в условиях перегрузки
· Выбор малопотерьных продуктов

13. Какие ключевые параметры указаны на табличке трансформатора?
Табличка трансформатора служит важной справочной информацией для эксплуатации и выбора оборудования.
Ключевые параметры включают:

Например:
Единица, обычно используемая в промышленных проектах Саудовской Аравии:
S13-M-2000/10
Технические характеристики на табличке:

14. Как выбрать трансформатор с подходящей мощностью?
Выбор мощности трансформатора должен основываться на действительных условиях нагрузки.
Говоря в общем:
· Долговременная рабочая нагрузка не должна быть слишком низкой;
· Необходимо зарезервировать определенный резерв для будущего роста;
· Учитывать всплесковые нагрузки, такие как нагрузки от запуска двигателя.
Обычно рекомендуется поддерживать коэффициент нагрузки в пределах разумного диапазона для обеспечения экономической эффективности и эксплуатационной надежности.
Другие факторы, которые следует учитывать при выборе, включают:
· Уровень напряжения
· Условия установки
· Температурные условия
· Характер нагрузки

IV. Ключевые вопросы в эксплуатации и обслуживании

15. почему эксплуатация при длительном перегрузке не допускается?
Перегрузка означает работу трансформатора за пределами его номинальной мощности.
Длительная перегрузка приводит к:
· Повышению температуры обмоток
· Ускоренному старению изоляционных материалов
· Сокращению срока службы оборудования
В случае краткосренной чрезвычайной ситуации некоторым трансформаторам может быть разрешено работать с определенной степенью перегрузки, при условии, что это делается в соответствии с производственными стандартами и эксплуатационными процедурами.

16. Какие проверки необходимы во время эксплуатации трансформатора?
Общие пункты проверки включают:

Регулярные испытания позволяют рано выявлять аномалии в работе оборудования, тем самым снижая риск его отказа.
Резюме: овладение трансформаторами требует понимания не только спецификаций.
Хотя трансформаторы могут казаться простыми по конструкции, их работа включает в себя различные аспекты, такие как электромагнитное преобразование, защита изоляции, контроль рассеивания тепла и управление нагрузкой.
Для профессионалов в энергетической отрасли овладение знаниями о трансформаторах требует понимания не только моделей и технических параметров, но и логики работы оборудования:
Почему необходимы трансформации напряжения вверх и вниз
Как потери влияют на экономическую эффективность
Как выбор мощности определяет операционную эффективность
Как техническое обслуживание и управление влияют на срок службы оборудования
Только понимая трансформаторы с различных сторон — включая принципы, структуру, выбор и эксплуатацию и обслуживание — можно достичь правильного выбора, безопасной эксплуатации и эффективного управления.
