Цены на электроэнергию в Африке снова выросли. Вы подсчитали, сколько денег ежегодно теряется, если эффективность трансформатора снижается на 1%?

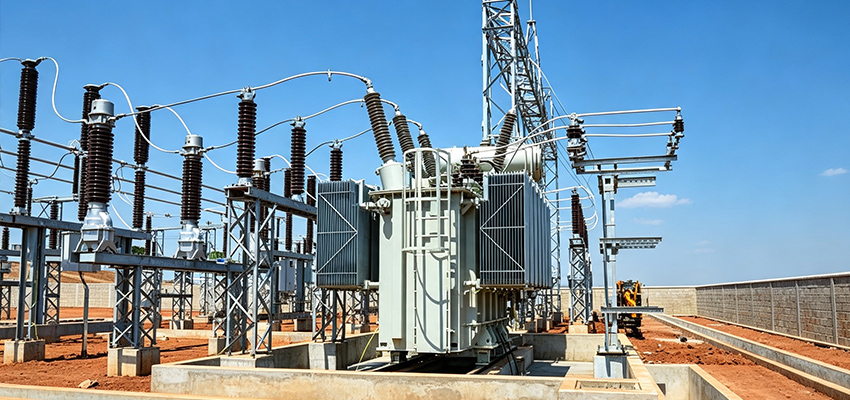

Компания Zisheng Electric участвует в трансформаторных проектах в Африке уже несколько лет и обладает обширным опытом в системах распределения электроэнергии. За эти годы посещения объектов я заметил довольно распространенное явление.

На многих заводах объемы производства не изменились, но счета за электроэнергию продолжают расти месяц за месяцем. Первая реакция владельцев — обычно винить тарифы на электроэнергию. Однако, когда мы привозим наше оборудование на объект для тестирования, мы обнаруживаем, что проблема не полностью вызвана электросетью. Потери внутри самой системы распределения электроэнергии незаметно сокращают прибыль.

Проще всего упустить из виду трансформатор.

Позвольте мне провести с вами быстрый расчет: трансформатор работает тысячи часов в течение года. Снижение эффективности на один или два процентных пункта может показаться незначительным, но в долгосрочной перспективе это означает ежегодную переплату значительных сумм. Особенно с учетом текущего роста промышленные расходы на электроэнергию в Африке, со временем эти скрытые издержки будут только расти.

Ранее мы проводили оценку промышленного проекта в Лагосе, Нигерия связанного с предприятием пищевой промышленности. Трансформатор мощностью 4000 кВА находился в эксплуатации более шести лет. Владелец также сообщал о постоянном росте счетов за электроэнергию, относительно высокой температуре в электрощитовой и периодических срабатываниях системы защиты в часы пиковой нагрузки во второй половине дня.

Я привез команду для проведения 72-часового тестирования качества электроэнергии. После выгрузки и анализа данных мы обнаружили, что фактический КПД трансформатора значительно упал ниже паспортных значений, а потери стали намного выше, чем у нового оборудования.

1. Анализ основных причин снижения КПД трансформатора

1.1 Высокая температура окружающей среды приводит к увеличению потерь в меди

Потери нагрузки трансформатора — это, проще говоря, тепло, выделяемое сопротивлением обмоток. При повышении температуры сопротивление увеличивается. Потери в меди трансформатора также растут при повышении температуры.

Согласно высокотемпературные условия в Африке, длительная эксплуатация трансформаторов приводит к повышению температуры обмоток, что увеличивает эксплуатационные потери.

В те дни в Лагосе температура окружающей среды составляла от 38℃ до 42℃. Трансформатор работал непрерывно в таких условиях, и температура обмоток была значительно выше заводских показателей. Естественно, потери в меди возросли. Это то, что невозможно выявить при лабораторных испытаниях.

Согласно нашим измерениям, результаты теста показали, что потери нагрузки этого трансформатора значительно увеличились по сравнению с начальным состоянием — примерно на 10%. Что это значит? Для трансформатора мощностью 4000 кВА дополнительный объем электроэнергии, расходуемый впустую за год, достаточен для обеспечения электроэнергией десятков домохозяйств в течение целого года.

Что касается материалов обмоток, то и медь, и алюминий имеют свои сценарии применения. Однако для промышленных проектов в Африке с высокими температурами, непрерывной эксплуатацией и ограниченными условиями технического обслуживания, я лично отдаю предпочтение медным обмоткам. Они обладают лучшей проводимостью и более высокой термической стабильностью, что делает их более надежным выбором в долгосрочной перспективе.

1.2 Ослабленные соединения вызывают локальный перегрев

После шести-семи лет эксплуатации трансформатора на контактные соединения воздействуют циклы нагрева и охлаждения, из-за чего болты могут постепенно ослабевать. Как только переходное сопротивление увеличивается, происходит локальный перегрев.

Мы просканировали весь агрегат с помощью инфракрасного тепловизора и обнаружили, что температура клеммы фазы B на стороне высокого напряжения была значительно выше — почти на 30℃ по сравнению с соседними фазами. После разборки мы выяснили, что момент затяжки болта был недостаточным, а на контактной поверхности присутствовало легкое окисление.

После зачистки и подтяжки соединения температура в этой точке значительно снизилась. Я сталкивался с этим более десяти раз во время технического обслуживания трансформаторов на промышленных объектах в Африке — регулярная подтяжка клемм и сканирование тепловизором позволяют предотвратить многие проблемы до того, как они станут критическими.

1.3 Низкий коэффициент мощности вызывает ненужное увеличение тока

На этом пищевом заводе было много электродвигателей, компрессоров холодильных установок, воздушных компрессоров и водяных насосов, что создавало значительную потребность в реактивной мощности.

Однако половина конденсаторных батарей в шкафу компенсации уже вышла из строя, и коэффициент мощности долгое время оставался на уровне 0,75.

Выходная мощность оборудования осталась прежней, однако сила тока в кабелях и трансформаторе значительно возросла. При увеличении силы тока потери растут пропорционально квадрату этого значения.

Мы представили владельцу два набора сравнительных данных: после повышения коэффициента мощности с 0,75 до 0,95 сила тока на стороне низкого напряжения трансформатора снизилась почти на 20%. Это не высокотехнологичное решение, но оно оказывает реальное влияние на расходы на электроэнергию.

2. Большая часть эксплуатационных расходов определяется на этапе выбора трансформатора

В процессе промышленные проекты в Африке В своей практике я видел, как многие отделы закупок тратят массу времени на сравнение цен, уделяя недостаточно внимания долгосрочным эксплуатационным расходам.

На самом деле, еще на этапе проектирования выбор трансформатора, большая часть будущих эксплуатационных расходов уже предопределена — материалы сердечника, конструкция обмоток, номинальная мощность и способы охлаждения выбираются до ввода оборудования в эксплуатацию. Внесение изменений в дальнейшем обходится очень дорого.

Ниже приведены несколько моментов, которые, на мой взгляд, заслуживают большего внимания.

2.1 Выбор сердечника должен соответствовать характеру нагрузки

Трансформатор потребляет электроэнергию даже при работе без нагрузки. Это называется потерями холостого хода.

Я работал над проектом солнечной микросети в Кении , где была установлена система мощностью 1,5 МВт. Система не работала на полную мощность в течение длительного времени каждый день и большую часть времени находилась в режиме малой нагрузки или ожидания.

В подобных условиях применения трансформаторы с сердечником из аморфного сплава имеют преимущество благодаря более низким потерям холостого хода. Экономия электроэнергии в периоды длительного простоя позволяет компенсировать разницу в первоначальной стоимости.

Однако горнодобывающие проекты отличаются.

На проекте медного рудника в Демократической Республике Конго пусковые токи дробилок и шаровых мельниц достигали шести-семикратных значений от номинальных, а кратковременные перегрузки были обычным явлением.

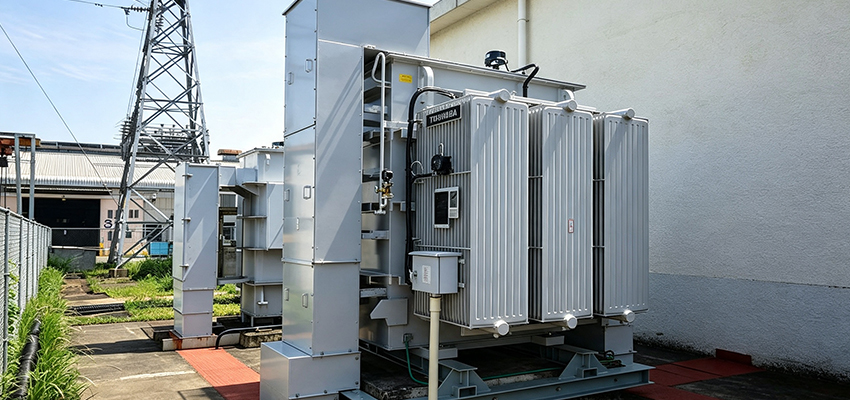

Для таких задач требуются масляные трансформаторы с сердечниками из текстурированной электротехнической стали, которые обладают более высокой механической прочностью, лучшей перегрузочной способностью и обеспечивают приоритетную надежность.

2.2 Материал обмотки: долгосрочная надежность важнее разницы в первоначальной цене

In выбор трансформатора для промышленных проектов в Африке, я лично предпочитаю медные обмотки в качестве первого выбора.

Это не потому, что медь считается более совершенным материалом. Скорее, для проектов с высоким коэффициентом нагрузки, непрерывным циклом работы и ограниченными условиями технического обслуживания, медные обмотки, как правило, обеспечивают лучшую проводимость и запас термической стабильности, что делает их широко востребованными в системах с повышенными требованиями к надежности.

Медные обмотки имеют меньшие потери на сопротивление, лучшую термическую стабильность и более высокую способность выдерживать колебания нагрузки.

Более высокие первоначальные затраты позволяют избежать множества проблем в будущем.

2.3 Большая мощность не всегда лучше

Если номинальная мощность слишком велика, потери холостого хода трансформатора сохраняются, первоначальные инвестиции выше, а оборудование долгое время работает в неэффективном диапазоне.

Если мощность слишком мала, длительная работа с перегрузкой приводит к повышению температуры и сокращению срока службы изоляции.

Мы столкнулись с такой ситуацией на проекте горно-обогатительного комбината в Замбии — мощность трансформатора была выбрана слишком низкой. В сочетании с высокой местной температурой окружающей среды, когда во второй половине дня летом нагрузка немного возрастала, температура верхних слоев масла приближалась к пределу срабатывания сигнализации.

В конечном итоге единственным решением стало снижение производительности со стороны нагрузки.

При проектировании мощности необходимо учитывать текущую нагрузку, планы по расширению в будущем, способы запуска двигателей и поправочные коэффициенты температуры окружающей среды.

Особенно при выборе трансформаторов для высокотемпературных условий Африкинеобходимо учитывать эффекты снижения номинальных характеристик.

Это не просто вопрос покупки оборудования на один типоразмер больше в расчете на то, что проблема решена.

3. Приоритеты выбора трансформаторов значительно различаются в разных регионах Африки

Африка характеризуется огромными региональными различиями.

Прибрежные районы, внутренние высокотемпературные регионы и горнодобывающие районы создают совершенно разные проблемы для одного и того же трансформатора.

3.1 Регионы с высокой температурой: отвод тепла — главный приоритет

Во внутренних регионах, таких как Мали, север Нигера и Судан, температура выше 40℃ является обычным явлением в течение всего года.

Когда температура окружающей среды повышается, эффективность теплоотвода трансформатора снижается, температура обмоток растет, старение изоляции ускоряется, а нагрузочная способность падает.

На этапе проектирования необходимо предусмотреть достаточные запасы по охлаждению — площадь радиаторов, способы циркуляции масла и конструкция бака требуют оптимизации.

Если требуется более высокий класс теплоизоляции, его следует выбрать сразу, а не работать на минимальном стандартном пределе.

3.2 Прибрежный соляной туман: коррозия происходит постепенно с течением времени

Мы осмотрели несколько трансформаторов наружной установки на объекте промышленного парка в порту Ломе, Того. Примерно через пять лет эксплуатации лакокрасочное покрытие в нижней части баков вздулось и облупилось, крепежные детали имели признаки явной коррозии, а некоторые заводские таблички стали нечитаемыми.

Воздействие соляного тумана на трансформаторы наружной установки развивается постепенно. Поначалу это часто незаметно, и к тому времени, когда проблемы обнаруживаются, обычно бывает уже слишком поздно.

Надежная антикоррозийная конструкция трансформатора необходима. Нельзя пренебрегать обработкой поверхности, а для крепежа следует использовать коррозионностойкие материалы.

Эти различия не видны в момент поставки, но через три года разница становится очевидной.

3.3 Пыль в горнодобывающих районах: необходимо соблюдать баланс между герметичностью и отводом тепла

Африканские горнодобывающие проекты характеризуются высокой концентрацией пыли на площадках, значительными перепадами дневных и ночных температур, а также ограниченными условиями для технического обслуживания.

При засорении радиаторов пылью эффективность теплоотвода существенно снижается, что ведет к росту температуры и падению КПД.

Для таких условий эксплуатации мы обычно рекомендуем полностью герметичный масляный трансформатор в сочетании с оптимальной конструкцией системы охлаждения, чтобы свести к минимуму потребность во внешнем техническом обслуживании.

4. Различные сферы применения требуют различных приоритетов

В следующей таблице представлены наши рекомендации по выбору трансформаторов. Это не является нормативным стандартом, а приводится исключительно для справки:

Фактический выбор по-прежнему зависит от уровень напряжения, мощность короткого замыкания, профиль нагрузки, условия окружающей среды, а также возможности местного технического обслуживания и эксплуатации. Требуется комплексная оценка; универсальной формулы не существует.

5. Не ограничивайтесь только трансформатором — рассматривайте всю систему распределения электроэнергии

Когда многие владельцы обсуждают цены, они уделяют основное внимание цене трансформатора.

Однако фактическая эксплуатационная эффективность зависит не только от трансформатора.

Полный промышленная система распределения электроэнергии также включает высоковольтные и низковольтные распределительные устройства, устройства защиты, компенсацию реактивной мощности, подавление гармоник и системы мониторинга.

Мы сталкивались со многими случаями, когда:

С самим трансформатором проблем не было, но из-за дефектов в проектировании системы общую эффективность повысить не удавалось.

Кроме того, в последние годы фотоэлектрические системы, частотно-регулируемые приводы и оборудование для накопления энергии стали все более распространенными, и проблемы с гармониками начинают проявляться.

Гармоники могут вызывать дополнительные потери в трансформаторе и аномальный локальный перегрев.

Для новых проектов особенно важно учитывать вопросы качества электроэнергии на этапе проектирования. Это значительно дешевле, чем добавлять фильтры после возникновения проблем.

6. От покупки оборудования к выбору решений

Ранее многие проекты следовали такой логике:

Нужен трансформатор → запросить коммерческие предложения у нескольких поставщиков → выбрать самый дешевый вариант.

Для проектов с требованиями к долгосрочной эксплуатации такой подход имеет недостатки.

Более разумный подход заключается в оценке проекта с точки зрения всей системы распределения электроэнергии:

Анализ нагрузки, расчет мощности, оценка качества электроэнергии, проектирование схемы защиты и планирование технического обслуживания.

Если подрядчики EPC выполняют эти задачи должным образом на ранней стадии, можно избежать многих ненужных затрат в будущем — потребуется меньше модификаций оборудования, пусконаладочные работы пройдут быстрее, а эксплуатационные расходы будут ниже.

После работы над многими Электротехнические проекты в Африке С годами компания Zisheng Electric всё больше убеждается в правильности этого подхода.

Мы предлагаем не просто отдельное оборудование, а наиболее подходящее решение по распределению электроэнергии основанное на условиях проекта, характеристиках нагрузки и режимах эксплуатации.

7. Что делать, если старый трансформатор теряет эффективность?

Не для каждого проекта требуется замена трансформатора на новый.

Многие существующие трансформаторы могут продолжать работу, однако из-за длительной эксплуатации, неполной конфигурации системы и недостаточного технического обслуживания их потери постепенно возрастают.

Обычно я рекомендую сначала провести анализ эксплуатационных данных, а затем принимать решение о дальнейших действиях.

Следующие методы часто обеспечивают хорошую окупаемость инвестиций.

7.1 Улучшение компенсации реактивной мощности

In На африканских заводах значительную долю составляют двигательные нагрузки, поэтому низкий коэффициент мощности встречается крайне часто..

Улучшение системы компенсации реактивной мощности позволяет снизить реактивный ток, уменьшить потери в меди и высвободить распределительную мощность.

Примечание:

Дело не просто в добавлении нескольких конденсаторных установок. Проект должен учитывать колебания нагрузки, методы пуска двигателей и уровни гармоник.

7.2 Регулировка трехфазного баланса

Для малых и средних перерабатывающих предприятий и коммерческих распределительных проектов перекос фаз встречается очень часто — из-за избытка однофазных нагрузок, хаотичного расширения в будущем и недостаточной корректировки распределения.

Когда ток в одной из фаз становится слишком высоким, возникает локальный перегрев и увеличиваются дополнительные потери.

Регулярное измерение трехфазного тока и напряжения с последующим перераспределением однофазных нагрузок может значительно улучшить ситуацию.

7.3 Решение проблем с гармониками при необходимости

В последние годы Проекты в области возобновляемой энергетики в Африке развиваются стремительно, при этом все больше и больше фотоэлектрических систем, систем накопления энергии и оборудования с регулируемой частотой вводится в эксплуатацию.

Воздействие гармоник на трансформаторы включает в себя:

· Увеличение дополнительных потерь;

· Повышение локального роста температуры;

· Ускоренное старение изоляции.

Для новых проектов эти вопросы следует учитывать на этапе проектирования. Выбирайте трансформаторы, совместимые с возобновляемыми источниками энергии, и оценивайте влияние гармоник.

Для существующих проектов фильтры или оборудование для активной фильтрации гармоник могут быть установлены.

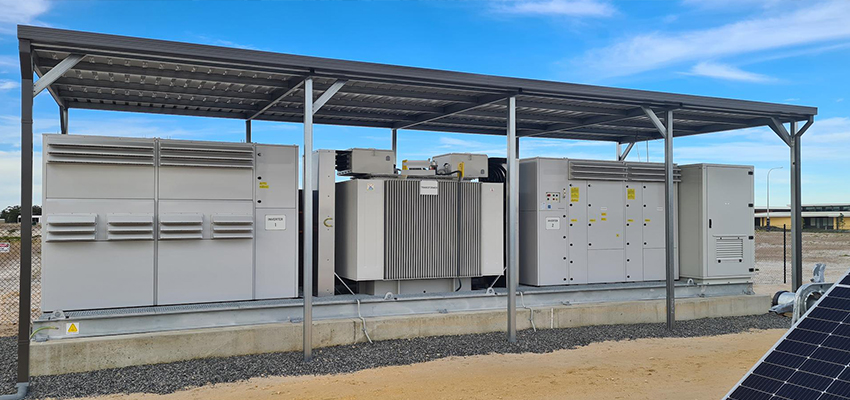

8. Фотоэлектрические и гибридные солнечно-дизельные микросети предъявляют новые требования к трансформаторам

В прошлом большинство промышленных проектов полагались на единственный источник питания.

Сегодня многие компании в Африке начали строить системы «фотоэлектричество + сеть», «фотоэлектричество + дизель-генератор» и «фотоэлектричество + накопитель энергии»..

Цель состоит в том, чтобы сократить потребление топлива и повысить надежность электроснабжения. Это верное направление.

Однако для условий эксплуатации трансформаторовобстановка изменилась.

Традиционные конструкции трансформаторов основаны на однонаправленном потоке мощности, стабильных нагрузках и относительно низких уровнях гармоник..

Системы возобновляемой энергии, однако, привносят:

· Изменения направления потока мощности

· Быстрые колебания нагрузки

· Колебания напряжения

· Повышенный уровень гармоник

Поэтому при выборе трансформаторов для проектов возобновляемой энергетикикачество электроэнергии является ключевым фактором.

8.1 Необходимо учитывать двунаправленный поток мощности

Днем энергия может передаваться в сеть, а ночью — потребляться из сети. Трансформатор должен быть способен адаптироваться к этому двунаправленному режиму работы..

8.2 Влияние гармоник необходимо оценивать заранее

Качество выходного сигнала инвертора напрямую определяет уровень гармоник, воздействующих на трансформатор.

В процессе выбора показатели гармонических характеристик инвертора должны быть тщательно изучены.

8.3 Колебания нагрузки требуют учета динамических условий эксплуатации

Выходная мощность фотоэлектрических систем меняется в зависимости от погодных условий, поэтому при проектировании трансформатора необходимо учитывать динамические условия эксплуатации.

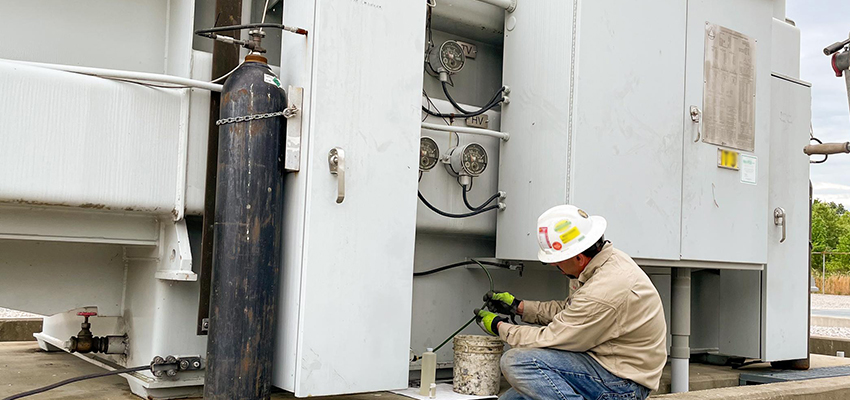

9. Техническое обслуживание определяет срок службы трансформатора

Многие компании заблуждаются в следующем:

Они полагают, что после установки трансформатора за ним не нужно следить, пока он не выйдет из строя.

На самом деле это одна из главных причин ежегодного снижения эффективности оборудования.

Незначительные проблемы постепенно накапливаются и в конечном итоге приводят к серьезным поломкам.

В прошлом году на горнодобывающем объекте в Зимбабвевладелец сообщил, что температура трансформаторного масла значительно выше, чем в предыдущие годы.

После осмотра объекта мы обнаружили, что поверхность радиаторов покрыта толстым слоем минеральной пыли, из-за чего эффективность теплоотвода снизилась практически вдвое.

После очистки струей воды под высоким давлением температура масла упала на 12℃.

Это была простая проблема, но ее не решали в течение нескольких лет.

Также существует анализ трансформаторного изоляционного масла. Регулярный анализ масла помогает заранее выявить многие проблемы —

содержание влаги, диэлектрическую прочность и изменение качества масла. Эти показатели не ухудшаются внезапно; они деградируют постепенно с течением времени.

То же самое касается клеммных соединений. Термические циклы, вибрация и изменения окружающей среды могут привести к постепенному ослаблению болтов.

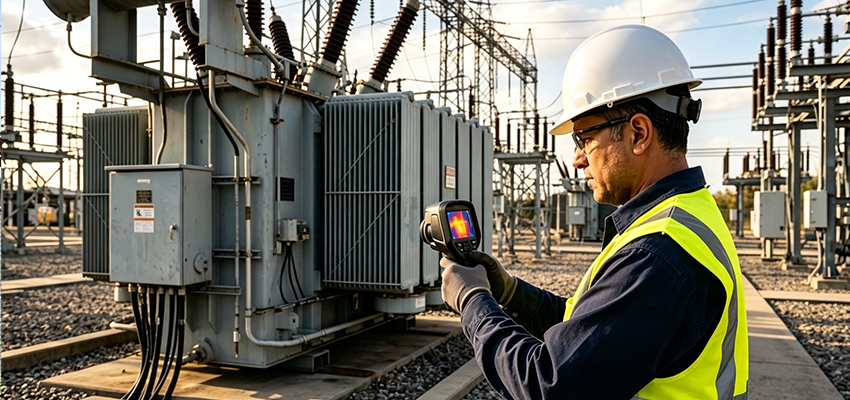

Регулярное инфракрасное тепловизионное обследование и подтяжка соединений позволяют контролировать риски, вызванные увеличением переходного сопротивления.

Эти задачи не являются сложными. Главное — выработать привычку и включить их в план технического обслуживания трансформатора.

10. Резюме в одном предложении

При выборе трансформатора для промышленные проекты в Африкелогика не должна быть такой:

«Купить у того, кто предложит самую низкую цену».

Правильный подход заключается в расчете совокупной стоимости —

первоначальных инвестиций, эксплуатационных потерь, затрат на обслуживание и рисков простоя.

Оборудование, которое на несколько тысяч долларов дешевле при покупке, может обойтись гораздо дороже в будущем, если производство пострадает из-за высоких потерь и частых поломок.

Выбор трансформатор требует всестороннего учета:

· Проектная среда

· Режим работы

· Характеристики нагрузки

· Условия будущего технического обслуживания

Именно поэтому все больше промышленных заказчиков переходят от «покупки оборудования» к «выбору решений».

11. Часто задаваемые вопросы (FAQ)

11.1 В: Почему в африканских промышленных проектах уделяется особое внимание эффективности трансформаторов?

Промышленные трансформаторы работают непрерывно в течение всего года. Разница в КПД даже в один-два процентных пункта может привести к значительным расходам на электроэнергию.

Потери в сердечнике, потери в обмотках, температура окружающей среды, коэффициент нагрузки, гармоники и условия технического обслуживания влияют на эффективность.

Для проекты с непрерывным циклом работы, такие как шахты и перерабатывающие заводы, снижение потерь означает прямое сокращение эксплуатационных расходов.

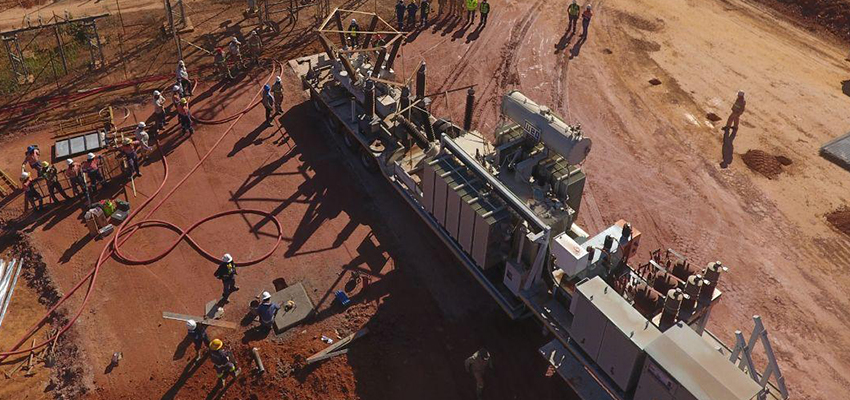

11.2 В: Какой тип трансформатора следует выбирать для горнодобывающих проектов?

Горнодобывающие проекты обычно связаны с использованием мощного оборудования, высокими пусковыми нагрузками, большим количеством пыли и требованиями к непрерывной работе.

Как правило, масляные трансформаторы рекомендуются устройства с эффективной системой охлаждения, надежной конструкцией обмоток и высокой устойчивостью к воздействиям окружающей среды.

Конкретное решение по-прежнему зависит от профиля нагрузки и фактических условий на объекте.

11.3 В: Почему для фотоэлектрических проектов требуются специализированные трансформаторы?

Фотоэлектрические системы характеризуются двунаправленным потоком мощности, гармониками и колебаниями выходных параметров.

Если эти факторы не учесть на этапе проектирования, в долгосрочной перспективе это приведет к увеличению эксплуатационных потерь и перегреву.

11.4 В: Как следует выбирать трансформаторы для работы в условиях высокой температуры, соляного тумана и запыленности?

Регионы с высокой температурой:

Требуется высокая эффективность охлаждения и достаточный запас по превышению температуры.

Прибрежные районы:

Необходимо предусмотреть надлежащую антикоррозийную защиту и обеспечить длительный срок службы внешних конструкций.

Горнодобывающие предприятия:

Требуется высокая герметичность для предотвращения попадания пыли, препятствующей теплоотводу.

11.5 В: Как можно снизить эксплуатационные расходы старого трансформатора?

Проверьте в следующем порядке:

· Проверьте коэффициента мощности и оптимизируйте компенсацию реактивной мощности;

· Проверьте балансировка трехфазной нагрузки;

· Измерьте уровень гармоник;

· Выполните необходимое техническое обслуживание;

· Рассматривайте модернизацию оборудования только при необходимости.

12. Заключение

Промышленность, энергетическая инфраструктура и проекты в области возобновляемых источников энергии в Африке развиваются стремительными темпами.

Как ключевой элемент оборудования в системе распределения электроэнергии, надежность и эффективность которого трансформаторы напрямую определяют долгосрочную окупаемость проекта.

Хорошее трансформаторное решение — это не то, у которого самая низкая цена, а то, которое способно стабильно работать на протяжении всего жизненного цикла.

Адаптация к условиям окружающей среды, проектирование мощности, контроль потерь и техническое обслуживание системы — каждый этап влияет на итоговую стоимость.

Компания Zisheng Electric активно работает на африканском рынке, специализируясь на масляные трансформаторы, трансформаторы подстанций, поверхностные трансформаторы (pad-mounted), столбовые трансформаторы, сухие трансформаторы, а также другом электрораспределительном оборудовании. Мы также предоставляем системные решения, охватывающие весь процесс от выбора оборудования до его эксплуатации и технического обслуживания.

Мы не просто поставляем оборудование. Мы стремимся помочь клиентам сформировать четкое понимание их системах распределения электроэнергии, обеспечить стабильную работу, снизить эксплуатационные риски и повысить долгосрочную надежность.

У нас есть конкретные данные по проектам; пожалуйста, свяжитесь с нами в любое время. Мы предоставим предварительное техническое решение в течение 24 часов.

О компании ZISHENG ELECTRICAL

Жишэнг является профессиональным производителем с более чем 19-летним опытом масляных трансформаторов, Компактная подстанция, Трансформаторы в пневматических установках, полевые трансформаторы и Сухие трансформаторы. У нас есть сертификаты ISO/CE/IEC 60076 и TUV Rheinland.
Трансформаторы проходят строгие испытания FAT и аттестацию типа, поддерживают настройку напряжения/емкости. Добро пожаловать на консультацию по Каталог и Продукт. вы можете связаться с нами по электронной почте [email protected].
