Hướng dẫn lựa chọn máy biến áp cho các dự án công nghiệp tại Trung Đông: Kinh nghiệm thực tiễn trong môi trường nhiệt độ cao, sương muối và nhiều bụi

Nếu bạn chịu trách nhiệm cho một dự án EPC tại Trung Đông, hoặc xử lý việc mua sắm thiết bị cho các dự án hóa dầu và năng lượng trong khu vực, lựa chọn máy biến áp có lẽ đã gây ra cho bạn không ít đau đầu.

Vấn đề không phải là các tiêu chuẩn không đầy đủ — mà là các điều kiện giả định bởi tiêu chuẩn thường không khớp với điều kiện thực tế tại công trường.

Tại khu công nghiệp ven biển Jubail ở miền đông Ả Rập Xê Út, nhiệt độ ngoài trời có thể dễ dàng vượt quá 45°C vào mùa hè, trong khi nhiệt độ bề mặt có thể tăng trên 60°C. Tiêu chuẩn IEC 60076 xác định giới hạn tăng nhiệt độ dựa trên nhiệt độ môi trường tối đa là 40°C. Áp dụng trực tiếp tiêu chuẩn này mà không điều chỉnh cuối cùng sẽ dẫn đến nhiệt độ tăng quá mức ở cuộn dây.

Tại các địa điểm ven biển ở UAE, hàm lượng muối trong không khí cực kỳ cao. Vỏ máy bằng thép mạ kẽm tiêu chuẩn có thể bắt đầu xuất hiện các vết ăn mòn trong vòng hai hoặc ba năm, và bộ tản nhiệt có thể bị thủng trong vòng năm năm. Đây không phải là suy đoán — đây là những vấn đề mà Zisheng Electric đã trực tiếp quan sát thấy trong quá trình kiểm tra hậu mãi các dự án tại Trung Đông.

Các mỏ dầu ở miền nam Iraq còn đặt ra nhiều thách thức lớn hơn nữa. Sự biến động điện áp lưới đôi khi có thể đạt ±10% hoặc cao hơn. Nếu phạm vi điều áp không đủ, thiết bị có thể gặp khó khăn trong việc duy trì nguồn điện ổn định sau khi đưa vào vận hành.

Dưới đây, chúng tôi sẽ chia sẻ kinh nghiệm tích lũy được từ nhiều năm thực hiện các dự án máy biến áp tại Trung Đông. Nếu bạn hiện đang chuẩn bị giải pháp kỹ thuật cho một dự án cụ thể, bạn cũng có thể bỏ qua và đi thẳng đến phần cuối để liên hệ với chúng tôi — gửi cho chúng tôi các thông số của bạn, và chúng tôi sẽ cung cấp giải pháp kỹ thuật cùng báo giá.

I. Điều kiện nhiệt độ cao: Đừng vội tăng công suất — Hãy xác minh độ tăng nhiệt trước

Nên xử lý nhiệt độ cao như thế nào? Một cách tiếp cận phổ biến của nhiều viện thiết kế là chỉ cần tăng công suất máy biến áp lên một cấp — ví dụ, chọn máy biến áp 2500kVA khi yêu cầu tính toán là 2000kVA.

Cách tiếp cận này không hẳn là sai và có thể đáp ứng hầu hết các tình huống, nhưng nó không kinh tế cũng không chính xác.

Đối với các dự án của Saudi Aramco, phương pháp của Zisheng Electric là tính toán lại giới hạn độ tăng nhiệt dựa trên điều kiện môi trường thực tế của dự án, sau đó mới xác định công suất cần thiết. Điều này đảm bảo tuân thủ các yêu cầu kỹ thuật, đồng thời tránh việc tăng công suất quá mức không cần thiết và kiểm soát tốt chi phí dự án.

Tiêu chuẩn IEC 60076-2 quy định rõ ràng rằng giới hạn độ tăng nhiệt của máy biến áp dựa trên nhiệt độ môi trường 40°C.

Với mỗi 1°C nhiệt độ môi trường tăng thêm, giới hạn độ tăng nhiệt cho phép sẽ giảm đi 1°C.

Điểm mấu chốt là: nhiệt độ môi trường 50°C không thể chỉ đơn giản được coi là “thiết kế cho 50°C”. Phần vượt quá điều kiện tiêu chuẩn phải được khấu trừ vào biên độ tăng nhiệt khả dụng.

Được tính toán như thế nào?

Lấy một dự án hóa dầu tại Ả Rập Xê Út mà chúng tôi đã hoàn thành làm ví dụ.

Nhiệt độ môi trường thiết kế: 50°C.

Giới hạn độ tăng nhiệt trung bình của cuộn dây tiêu chuẩn là 65K (phương pháp điện trở). Trong điều kiện môi trường 50°C, biên độ tăng nhiệt khả dụng thực tế trở thành:

65 – (50 – 40) = 55K

Một máy biến áp 2000kVA thiết kế tiêu chuẩn sẽ bị giảm khả năng chịu tải thực tế trong những điều kiện này.

Dựa trên kinh nghiệm kỹ thuật, để đáp ứng yêu cầu tải 2000kVA, công suất được chọn nên là:

2000 / 0.85 ≈ 2350kVA

Do đó, việc chọn trực tiếp máy biến áp 2500kVA trong dự án thực tế là một giải pháp hợp lý.

Nếu dự án yêu cầu nhiệt độ môi trường thiết kế 55°C, biên độ tăng nhiệt sẽ bị giảm thêm:

65 – (55 – 40) = 50K

The hệ số tăng công suất có thể cần bắt đầu từ 25%-30%.

Các yếu tố thường bị bỏ qua

Một số công ty dầu khí lớn quy định trong yêu cầu kỹ thuật của họ rằng độ tăng nhiệt không được vượt quá 55K. Điều này tạo thêm một hạn chế bên cạnh các điều kiện nhiệt độ môi trường cao.

Chúng tôi đã gặp những dự án mà các giải pháp tiêu chuẩn không vượt qua được phê duyệt kỹ thuật. Giải pháp là tối ưu hóa cấu trúc làm mát — tăng diện tích bề mặt bộ tản nhiệt và thể tích dầu để giảm độ tăng nhiệt xuống trong giới hạn quy định.

Đối với các dự án như vậy, công suất máy biến áp có thể cần phải tăng hơn 40% so với yêu cầu tải tính toán.

Những gì Zisheng Electric có thể cung cấp:

Đội ngũ kỹ thuật của chúng tôi có thể chuẩn bị chi tiết các tính toán xác minh độ tăng nhiệt và các giải pháp hiệu chỉnh công suất dựa trên nhiệt độ môi trường thực tế, hồ sơ tải và phương pháp làm mát.

Hồ sơ dự thầu kỹ thuật có thể bao gồm:

• Logic tính toán giảm tải;
• Các đường cong hiệu chỉnh nhiệt độ;
• Các bảng tính độ tăng nhiệt.

Đây cũng là những tài liệu mà các đơn vị tư vấn tại Trung Đông xem xét kỹ lưỡng trong quá trình đánh giá kỹ thuật.

II. Ăn mòn do phun muối: Bảo vệ C5-M không đơn thuần chỉ là sơn thêm hai lớp

Các khu công nghiệp chính tại Trung Đông — Jubail và Yanbu ở Ả Rập Xê Út, Abu Dhabi và Dubai ở UAE, Shuaiba ở Kuwait, Mesaieed ở Qatar và Khor Al-Zubair ở Iraq — hầu hết đều nằm dọc theo bờ biển. Nồng độ muối cao trong không khí tạo ra rủi ro ăn mòn liên tục đối với vỏ máy biến áp, bộ tản nhiệt, đầu cực và các chi tiết cố định.

Cấp độ bảo vệ chống ăn mòn nên được xác định như thế nào?

Tiêu chuẩn ISO 12944-2 phân loại các môi trường ăn mòn khí quyển từ C1 đến CX. C5-M được thiết kế đặc biệt cho các môi trường biển khắc nghiệt với mức độ tiếp xúc với phun muối cao.

Đối với dự án ven biển của chúng tôi tại Khor Al-Zubair, Iraq, chủ đầu tư đã yêu cầu trực tiếp bảo vệ chống ăn mòn C5-M. Các thông số kỹ thuật của MEW Kuwait cũng quy định rõ ràng rằng các dự án ven biển yêu cầu thiết kế phù hợp với môi trường phun muối cao.

Dựa trên kinh nghiệm thực hiện các dự án tại Trung Đông của Zisheng Electric, bảo vệ chống ăn mòn C5-M đòi hỏi sự kiểm soát quy trình nghiêm ngặt hơn nhiều so với suy nghĩ của nhiều người.

Việc lựa chọn hệ thống sơn phù hợp chỉ là bước đầu tiên. Nếu công tác chuẩn bị bề mặt và kiểm soát thi công không được quản lý đúng cách, tuổi thọ dự kiến vẫn sẽ bị giảm đáng kể.

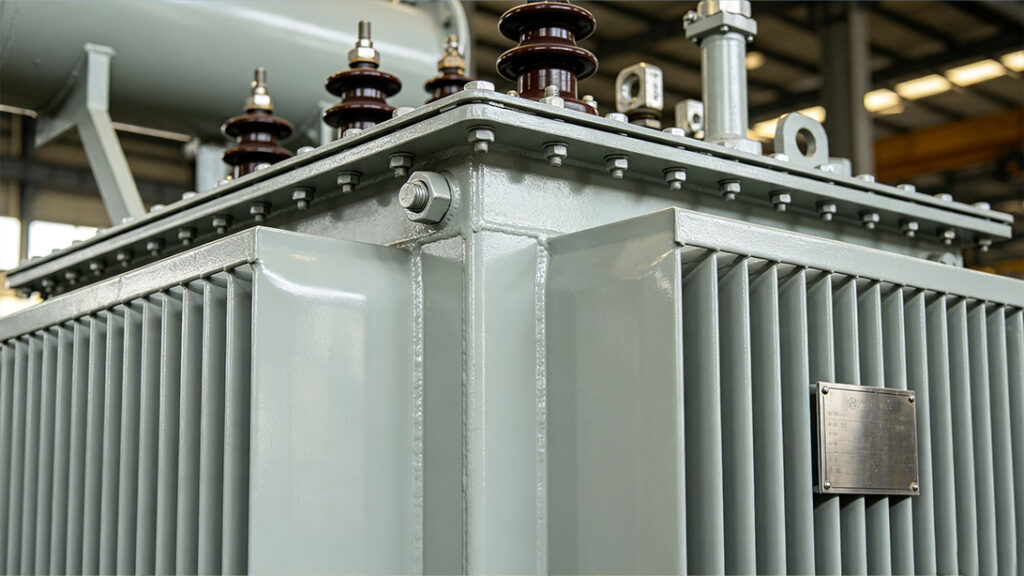

Quy trình bảo vệ chống ăn mòn của chúng tôi

Bước 1: Mạ kẽm nhúng nóng làm lớp bảo vệ nền

Độ dày lớp mạ kẽm không dưới 85μm, theo tiêu chuẩn ISO 1461.

Hiệu suất chống ăn mòn và tuổi thọ của mạ kẽm nhúng nóng và mạ kẽm điện phân không thể so sánh được — điều này đã được kiểm chứng qua kinh nghiệm của chúng tôi trong các dự án ven biển.

Bước 2: Hệ thống sơn ba lớp

• Sơn lót epoxy giàu kẽm, độ dày màng khô không dưới 80μm
• Sơn trung gian epoxy oxit sắt micaceous, độ dày màng khô không dưới 80μm
• Sơn phủ polyurethane, độ dày màng khô không dưới 80μm

Tổng độ dày màng khô của ba lớp là không dưới 240μm.

Các khu vực dễ bị yếu lớp phủ, chẳng hạn như các cạnh, đường hàn và lỗ bu lông, sẽ được gia cố thêm.

Bước 3: Kiểm soát quy trình

Cùng một loại vật liệu phủ có thể có tuổi thọ hoàn toàn khác nhau tùy thuộc vào quá trình chuẩn bị bề mặt và chất lượng thi công.

Nhà máy của chúng tôi duy trì các tiêu chuẩn quy trình nghiêm ngặt đối với:

• Cấp độ làm sạch bằng phun cát;
• Kiểm soát khoảng thời gian phủ;
• Điều kiện đóng rắn.

Đừng bỏ qua các phụ kiện và linh kiện làm kín

Bộ tản nhiệt:
Chúng tôi sử dụng vật liệu thép chống ăn mòn và vát các cạnh cắt để ngăn ngừa nứt lớp phủ tại các cạnh sắc.

Đầu cực:
Các đầu cực bằng đồng được mạ bạc hoặc mạ thiếc, với các bộ phận cố định sử dụng thép không gỉ cấp A4-80.

Nhãn thiết bị:
Sử dụng nhãn bằng thép không gỉ khắc laser. Các loại nhãn nhôm tiêu chuẩn có thể trở nên không đọc được chỉ sau vài năm trong môi trường như vậy.

Các thành phần làm kín:
Thiết bị tiêu chuẩn sử dụng cao su fluororubber (FKM) hoặc cao su EPDM. Cao su nitrile thông thường bị lão hóa nhanh hơn nhiều trong điều kiện phun muối nhiệt độ cao.

Những gì chúng tôi có thể cung cấp:

Trước khi xuất xưởng, mỗi dự án có thể được cung cấp:

• Báo cáo kiểm tra độ bám dính của lớp phủ
• Báo cáo kiểm tra phun muối

Thời gian thử nghiệm không dưới 720 giờ theo tiêu chuẩn ISO 9227, với các báo cáo được cấp bởi các phòng thí nghiệm bên thứ ba.

Các tài liệu này thường được yêu cầu trong quá trình bàn giao và nghiệm thu dự án tại Trung Đông.

III. Môi trường bụi và cát: Gây hại hơn nhiều so với suy nghĩ của nhiều người

Những người chưa từng trải qua bão cát ở Trung Đông thường đánh giá thấp tác động phá hủy của cát mịn đối với thiết bị điện.

Gió mạnh cuốn các hạt cát mịn vào các khe hở của bộ tản nhiệt, làm tắc nghẽn các kênh tản nhiệt;

Các hạt mài mòn gây hư hại bề mặt cách điện bên ngoài của sứ xuyên,, làm giảm dần hiệu quả của khoảng cách dòng rò;

Các bộ phận làm kín bị mài mòn nhanh hơn.

Những loại hư hỏng này không phải lúc nào cũng có thể nhìn thấy ngay bằng mắt thường.

Cấp độ bảo vệ nên được lựa chọn như thế nào?

Đối với máy biến áp lắp đặt ngoài trời, cấp bảo vệ phải đạt ít nhất IP54, và đối với môi trường nhiều bụi bẩn, chúng tôi khuyến nghị mức IP55 trở lên.

IP54 cung cấp khả năng bảo vệ chống bụi và nước bắn.

Tuy nhiên, trong quá trình lựa chọn thực tế, không nên chỉ xem xét cấp bảo vệ IP. Các yếu tố sau đây cũng cần được đánh giá:

• Nồng độ bụi tại địa phương;
• Tần suất bảo trì;
• Yêu cầu làm mát của thiết bị.

Cấp bảo vệ quá cao có thể ảnh hưởng đến khả năng tản nhiệt, điều này cần được cân bằng trong giai đoạn thiết kế.

Chúng tôi thường khuyến nghị sự cân bằng phù hợp nhất dựa trên tần suất và mức độ nghiêm trọng của việc tiếp xúc với cát và bụi tại địa điểm dự án.

Giải pháp máy biến áp ngâm dầu

Thiết kế thùng dầu dạng sóng kín hoàn toàn được sử dụng rộng rãi trong các dự án sa mạc của chúng tôi tại Trung Đông.

Loại này không có bình dầu phụ và không có bộ hút ẩm, ngăn chặn không khí và bụi bên ngoài xâm nhập qua hệ thống thở và làm nhiễm bẩn dầu cách điện.

Các vách thùng dạng sóng cũng đóng vai trò là bề mặt làm mát bổ sung, giúp giảm yêu cầu bảo trì.

Hạn chế là không thể quan sát trực tiếp mức dầu qua chỉ báo mức dầu của bình dầu phụ. Thay vào đó, điều kiện vận hành phải được đánh giá thông qua các thiết bị như van xả áp và chỉ báo nhiệt độ dầu.

Trong quá trình đào tạo vận hành thử, chúng tôi giải thích cụ thể sự thay đổi này cho nhân viên vận hành và bảo trì tại hiện trường.

Giải pháp máy biến áp khô

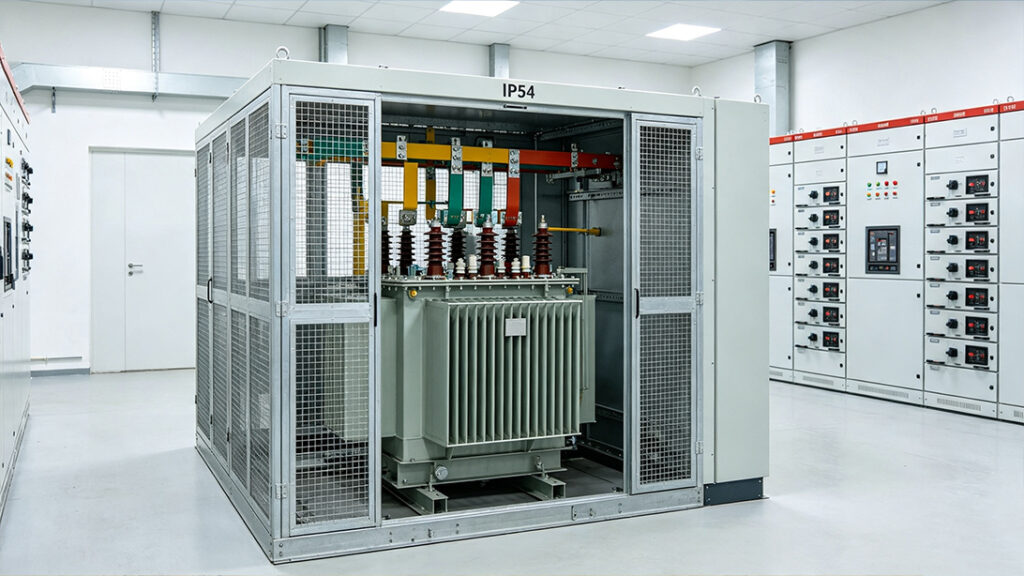

Đối với lắp đặt ngoài trời, cấp bảo vệ của vỏ tủ phải đạt ít nhất IP54.

Phải lắp đặt bộ lọc bụi có thể tháo rời tại các cửa hút gió, và phải thiết lập lịch vệ sinh định kỳ — chỉ lắp đặt thôi là chưa đủ.

Chúng tôi quy định các khoảng thời gian vệ sinh bộ lọc trong sổ tay vận hành và bảo trì, đồng thời nhấn mạnh nhiều lần yêu cầu này trong quá trình đào tạo vận hành thử.

IV. Biến động điện áp lưới: Đảm bảo dải điều chỉnh điện áp đủ trước khi vận hành thử

Điều kiện lưới điện tại một số khu công nghiệp ở Iraq tương đối phức tạp.

Độ lệch điện áp đôi khi có thể đạt ±10% hoặc thậm chí rộng hơn, và biến động tần số cũng thường xuyên xảy ra.

Trong những điều kiện này, nếu phạm vi điều chỉnh bộ chuyển nấc nếu được chọn quá nhỏ, máy biến áp có thể không điều chỉnh điện áp đúng cách sau khi đưa vào vận hành, gây ra các vấn đề vận hành nghiêm trọng.

Bộ điều chỉnh điện áp không tải (DETC) nên được lựa chọn như thế nào?

Cấu hình tiêu chuẩn là:

±2 × 2,5%, 4 vị trí, với tổng phạm vi điều chỉnh là ±5%.

Cấu hình này là đủ cho các khu vực có lưới điện tương đối ổn định ở Trung Đông, chẳng hạn như hầu hết các khu vực của Ả Rập Xê Út và UAE.

Đối với các dự án tại Iraq, khuyến nghị tiêu chuẩn của Zisheng Electric là ít nhất ±4 × 2,5%, 8 vị trí, với tổng phạm vi điều chỉnh là ±10%.

Dự án của chúng tôi tại mỏ dầu Rumaila đã áp dụng cấu hình này và các vấn đề về biến động điện áp phần lớn đã được giải quyết sau khi đưa vào vận hành.

Nếu chủ đầu tư hoặc công ty điện lực có thể cung cấp dữ liệu giám sát chất lượng điện năng từ điểm đấu nối, chúng tôi có thể khớp chính xác phạm vi nấc theo điều kiện vận hành thực tế.

Khi nào cần bộ điều chỉnh điện áp có tải (OLTC)?

Nên cân nhắc sử dụng OLTC khi:

• Nhà máy có các thiết bị điều khiển chính xác với yêu cầu nghiêm ngặt về độ ổn định điện áp;
• Biến động lưới điện quá lớn so với khả năng điều chỉnh của DETC.

OLTC cho phép điều chỉnh điện áp khi đang mang tải, với phạm vi điều chỉnh có thể đạt tới ±4 × 2,5% hoặc rộng hơn.

Các yếu tố đánh đổi là:

• Chi phí thiết bị cao hơn;
• Yêu cầu bảo trì phức tạp hơn;
• Yêu cầu làm kín cao hơn đối với khoang bộ chuyển nấc trong môi trường nhiều bụi bẩn tại Trung Đông.

Chúng tôi đánh giá từng dự án riêng biệt với khách hàng — nếu cần OLTC, chúng tôi sẽ khuyến nghị; nếu không cần thiết, chúng tôi không ép buộc giải pháp. Sự chênh lệch chi phí có thể rất đáng kể.

Trong quá trình thảo luận kỹ thuật, chúng tôi xác nhận:

• Mức điện áp tại điểm đấu nối;
• Công suất ngắn mạch của lưới điện;
• Dữ liệu lịch sử về biến động điện áp.

Ba thông số này ảnh hưởng trực tiếp đến việc lựa chọn bộ chuyển nấc và định mức dòng điện. Các chi tiết này càng có sớm thì càng tốt.

V. Các quốc gia khác nhau có yêu cầu khác nhau — Chúng tôi khớp các giải pháp cho từng thị trường

Các quốc gia Trung Đông thường sử dụng IEC 60076 làm nền tảng kỹ thuật.

Tuy nhiên, mỗi quốc gia đều có các yêu cầu bổ sung. Zisheng Electric đã tích lũy kinh nghiệm phát triển các giải pháp tương ứng cho các thị trường khác nhau.

Ả Rập Saudi

Các thông số kỹ thuật của SEC phải tuân thủ SEC DS-02-012, bao gồm các yêu cầu như hiệu suất, mức độ tiếng ồn và độ tăng nhiệt.

Chứng nhận bắt buộc SASO cũng là yêu cầu bắt buộc. Các tiêu chuẩn hiệu suất hiện tại tối thiểu là IE2, trong khi ngày càng nhiều dự án mới yêu cầu mức IE3.

Các máy biến áp do Zisheng Electric xuất khẩu sang Ả Rập Xê Út đã được bàn giao theo nhiều đợt dựa trên tiêu chuẩn hiệu suất IE3.

Các dự án của Saudi Aramco phải tuân thủ thêm các tiêu chuẩn SAES-P-100 và SAES-P-114, vốn chi tiết và nghiêm ngặt hơn so với các yêu cầu của SEC.

Aramco cũng yêu cầu:

• Tài liệu nội địa hóa IKTVA;
• Dữ liệu nhãn mác theo định dạng của Aramco.

Chúng tôi chuẩn bị các tài liệu này ngay từ giai đoạn đấu thầu thay vì đợi đến khi ký hợp đồng mới thực hiện dưới áp lực thời gian.

Các Tiểu Vương quốc Ả Rập Thống nhất

DEWA và ADWEC đều duy trì danh sách nhà cung cấp được phê duyệt.

Nếu nhà cung cấp chưa có tên trong danh sách, chúng tôi có thể hỗ trợ quy trình đánh giá năng lực, tuy nhiên chu kỳ phê duyệt khá dài và cần phải lập kế hoạch từ trước.

Kuwait

MEW có các yêu cầu kỹ thuật chuyên biệt cho môi trường hơi muối ven biển.

Giải pháp chống ăn mòn C5-M của chúng tôi có thể đáp ứng từng yêu cầu này.

Qatar

Kahramaa yêu cầu thiết kế nhiệt đới hóa ở mức 50°C.

Các giải pháp giảm tải nhiệt độ cao của chúng tôi đã được bàn giao thành công cho các dự án tại Qatar.

Iraq

Các tiêu chuẩn kỹ thuật tuân thủ theo IEC 60076.

Công tác mua sắm yêu cầu phải được Ủy ban Đấu thầu Chung Iraq phê duyệt và nhà cung cấp cần có đại lý địa phương đã đăng ký.

Chúng tôi có các kênh hợp tác tại địa phương và có thể hỗ trợ quy trình đấu thầu.

Do điện áp lưới điện biến động lớn, chúng tôi khuyến nghị sử dụng cấu hình dải điều áp rộng nhất có thể để đảm bảo sự linh hoạt trong vận hành.

Trước khi bắt đầu lựa chọn máy biến áp, chúng tôi khuyến nghị quý khách cung cấp thông tin về quốc gia dự án và chủ đầu tư. Sau đó, chúng tôi có thể đối chiếu các tiêu chuẩn và yêu cầu chứng nhận áp dụng để chuẩn bị danh mục kiểm tra tuân thủ kỹ thuật hoàn chỉnh.

Dịch vụ này được cung cấp miễn phí. Mục tiêu là giúp khách hàng tránh các vấn đề kỹ thuật trong giai đoạn đấu thầu.

VI. Máy biến áp dầu hay máy biến áp khô? Lựa chọn phụ thuộc vào vị trí lắp đặt và ứng dụng

Không có câu trả lời tiêu chuẩn cho câu hỏi này. Lựa chọn phù hợp phụ thuộc vào vị trí lắp đặt, yêu cầu công suất và ưu tiên của chủ đầu tư.

Chúng tôi sản xuất cả máy biến áp dầu và máy biến áp khô, đồng thời có thể đánh giá khách quan giải pháp nào phù hợp hơn cho dự án của quý khách.

Máy biến áp ngâm dầu

Máy biến áp dầu vẫn là lựa chọn hàng đầu cho các dự án công nghiệp tại Trung Đông, đặc biệt là các hệ thống phân phối điện ngoài trời.

Chúng mang lại:

• Khả năng đáp ứng công suất lớn;
• Hiệu suất tản nhiệt tuyệt vời;
• Khả năng chịu quá tải mạnh mẽ;
• Chi phí tổng thể cạnh tranh.

Chúng được sử dụng rộng rãi trong:

• Các mỏ dầu;
• Các nhà máy khí đốt;
• Các khu công nghiệp lớn;
• Các trạm biến áp khu vực.

Dòng máy biến áp thùng sóng kín hoàn toàn của chúng tôi đã được cung cấp rộng rãi tại các vùng sa mạc ở Trung Đông.

Thiết kế này loại bỏ nhu cầu sử dụng bình dầu phụ và bộ hút ẩm, mang lại khả năng bảo vệ chống ẩm và bụi tốt hơn, đồng thời giảm thiểu yêu cầu vận hành và bảo trì.

Máy biến áp khô

Máy biến áp khô phù hợp cho các trạm biến áp trong nhà và những khu vực có yêu cầu nghiêm ngặt về phòng cháy chữa cháy.

Do không sử dụng dầu cách điện, chúng loại bỏ các rủi ro liên quan đến rò rỉ dầu và hỏa hoạn. Chúng cũng đòi hỏi ít bảo trì hơn.

Nếu phòng đặt máy biến áp có điều hòa không khí hoặc thông gió đầy đủ, tác động của nhiệt độ môi trường cao có thể được giảm thiểu đáng kể.

Chúng tôi khuyến nghị sử dụng cấp cách điện H (180°C) vì nó mang lại khả năng chịu nhiệt tốt hơn so với cấp cách điện F (155°C).

Cấp bảo vệ vỏ máy từ IP54 trở lên có thể xử lý hiệu quả các môi trường bụi bẩn thông thường.

Tham khảo lựa chọn công suất

Đối với các ứng dụng dưới 2000kVA, cả máy biến áp loại khô và máy biến áp ngâm dầu đều có thể phù hợp. Lựa chọn cuối cùng phụ thuộc vào điều kiện lắp đặt và yêu cầu của chủ đầu tư.

Đối với các hệ thống phân phối điện công nghiệp quy mô lớn, máy biến áp ngâm dầu thường có ưu thế về hiệu suất làm mát và hiệu quả kinh tế.

Nếu quý khách chưa chắc chắn về lựa chọn, vui lòng cung cấp thông tin về điều kiện lắp đặt và tải trọng, chúng tôi sẽ chuẩn bị một giải pháp so sánh.

VII. Một số dự án chúng tôi đã hoàn thành

Trường hợp 1: Dự án phân phối điện cho nhà máy hóa dầu ven biển tại Ả Rập Xê Út

Chủ đầu tư là Saudi Aramco và nhà máy nằm trong khu công nghiệp ven biển.

Các yêu cầu bao gồm:

• Nhiệt độ môi trường thiết kế 50°C
• Môi trường ăn mòn phun muối C5-M
• Vận hành liên tục 24 giờ
• Yêu cầu độ tin cậy cung cấp điện cực cao

Cấu hình máy biến áp chính (do Zisheng Electric cung cấp):

Máy biến áp ngâm dầu 33kV/13.8kV, 5000kVA

Chế độ làm mát kép ONAN/ONAF

(Làm mát tự nhiên trong điều kiện vận hành bình thường, tự động chuyển sang làm mát bằng không khí cưỡng bức trong điều kiện nhiệt độ cao)

Bộ điều chỉnh điện áp không tải: ±2 × 2.5%

Vỏ máy mạ kẽm nhúng nóng với lớp bảo vệ chống ăn mòn hạng nặng epoxy-polyurethane

Tổng độ dày màng khô: ≥280μm

Độ tăng nhiệt thiết kế ở mức 55K

(Thấp hơn 10K so với giới hạn tiêu chuẩn IEC)

Công suất tăng khoảng 28% so với yêu cầu tải tính toán

Máy biến áp phụ:

Máy biến áp loại khô 11kV/0.415kV, 2000kVA

Cách điện cấp H, vỏ bảo vệ IP54

Lắp đặt bên trong phòng điện.

Các thông số kỹ thuật SAES của Aramco bao gồm các yêu cầu chuyên biệt về biên độ tăng nhiệt, cấp độ bảo vệ chống ăn mòn và định dạng bảng tên.

Chúng tôi đã xác nhận nhiều lần các yêu cầu này với đội ngũ kỹ thuật điện của chủ đầu tư trong giai đoạn thiết kế trước khi hoàn thiện giải pháp.

Đối với các dự án có yêu cầu tương đương tiêu chuẩn Aramco, chúng tôi khuyến nghị bắt đầu phối hợp kỹ thuật ít nhất hai tháng trước khi đấu thầu.

Trường hợp 2: Dự án mỏ dầu Rumaila tại miền Nam Iraq

Địa điểm cách Basra khoảng 80 km.

Dự án đối mặt với các vấn đề:

• Điện áp lưới dao động lớn
• Điều kiện bảo trì hạn chế
• Thường xuyên tiếp xúc với cát và bụi

Giải pháp được chọn (do Zisheng Electric cung cấp):

Máy biến áp ngâm dầu 33kV/11kV, 2500kVA

Thiết kế thùng tôn kín hoàn toàn

Bộ điều chỉnh điện áp không tải: ±4 × 2.5%

Phạm vi điều chỉnh tổng: ±10%

Cấp bảo vệ IP55

Lớp phủ chống ăn mòn C4

(Địa điểm cách xa bờ biển nên không bắt buộc dùng C5-M, nhưng chủ đầu tư yêu cầu tăng độ dày lớp phủ.)

Được trang bị máy biến áp nối đất, với điểm trung tính được nối đất thông qua hệ thống nối đất điện trở thấp.

Phạm vi điều chỉnh điện áp mở rộng, gấp đôi so với cấu hình thông thường, đã giải quyết hiệu quả các vấn đề dao động điện áp sau khi đưa vào vận hành.

Thùng kín hoàn toàn đã vận hành được ba năm và các xét nghiệm chất lượng dầu cho thấy không có vấn đề gì.

Cấu hình bộ điều chỉnh này sau đó đã trở thành khuyến nghị tiêu chuẩn của chúng tôi cho các dự án tương tự tại Iraq.

Trường hợp 3: Dự án cơ sở hạ tầng lớn gần bờ biển Biển Đỏ tại Ả Rập Xê Út

Dự án nằm gần biển với môi trường hơi muối.

Tuy nhiên, do nằm trong khu vực đô thị nên các yêu cầu về độ ồn và thẩm mỹ được đặt ra rất nghiêm ngặt.

Cấu hình theo khu vực ứng dụng (do Zisheng Electric cung cấp):

Trạm biến áp khu vực:

Máy biến áp ngâm dầu 132kV/33kV, thiết kế có tấm chắn

Hệ thống phân phối trong công viên:

Máy biến áp khô 33kV/13.8kV, lắp đặt trong nhà

Phân phối đầu cuối:

Máy biến áp khô 13.8kV/0.415kV, cách điện cấp H

Các khu vực đô thị có yêu cầu kiểm soát tiếng ồn nghiêm ngặt, và máy biến áp khô mang lại hiệu suất tiếng ồn tốt hơn.

Chủ đầu tư cũng có các yêu cầu rõ ràng về hiệu suất.

Tất cả các máy biến áp đều áp dụng mức hiệu suất IE3, với tổn hao không tải và tổn hao có tải giảm từ 10%-15% so với các sản phẩm thông thường.

VIII. Tiêu chuẩn và Chứng nhận: Làm rõ các yêu cầu trước khi đấu thầu

Yêu cầu về chứng nhận khác nhau giữa các quốc gia Trung Đông, nhưng có một điểm chung:

Báo cáo thử nghiệm điển hình theo tiêu chuẩn IEC 60076 là yêu cầu cơ bản.

Thử nghiệm khả năng chịu ngắn mạch (IEC 60076-5) là bắt buộc, và báo cáo thử nghiệm phải được cấp bởi một phòng thí nghiệm bên thứ ba đủ năng lực.

Hỗ trợ chúng tôi có thể cung cấp:

Hoàn thành tại nhà máy của chúng tôi:

• Thử nghiệm điển hình;
• Thử nghiệm hiệu suất;
• Thử nghiệm độ tăng nhiệt.

Các thử nghiệm này có thể được sắp xếp trước theo tiến độ sản xuất.

Yêu cầu nộp đơn cho các cơ quan chức năng địa phương:

• Chứng nhận SASO;
• Hỗ trợ phê duyệt nhà cung cấp DEWA.

Cần dành đủ thời gian cho các quy trình này.

Yêu cầu phối hợp với chủ đầu tư dự án:

• Thông số điểm đấu nối;
• Dữ liệu lưới điện;
• Các yêu cầu kỹ thuật đặc biệt.

Những hạng mục này cần được làm rõ trong giai đoạn phối hợp kỹ thuật.

Chúng tôi khuyến nghị chuẩn bị danh mục kiểm tra chứng nhận trước khi đấu thầubao gồm:

• Những chứng nhận nào là bắt buộc;
• Ai chịu trách nhiệm cho từng hạng mục;
• Cần bao nhiêu thời gian.

Việc làm rõ mọi thứ ngay từ đầu giúp tránh những chậm trễ về sau.

IX. Cần làm gì tiếp theo?

Dựa trên kinh nghiệm thực tế từ các dự án của chúng tôi, hầu hết các vấn đề không xuất phát từ khâu sản xuất thiết bị.

Chúng thường đến từ dữ liệu đầu vào kỹ thuật không đầy đủ trong giai đoạn đầu của dự án.

Việc lựa chọn máy biến áp trước khi xác nhận các thông số cơ bản thường dẫn đến những sửa đổi tốn kém sau này.

Nếu quý khách có dự án, vui lòng cung cấp cho chúng tôi các thông tin sau:

• Công suất tải (kW hoặc kVA);
• Điện áp đầu vào và điện áp đầu ra;
• Nhiệt độ môi trường thiết kế tại địa điểm dự án;
• Vị trí lắp đặt (trong nhà hoặc ngoài trời);
• Địa điểm có bị ảnh hưởng bởi hơi muối ven biển hay không;
• Tình trạng biến động điện áp lưới điện địa phương (ưu tiên số liệu cụ thể);
• Chủ đầu tư có yêu cầu đặc biệt nào về biên độ tăng nhiệt hay không;
• Thị trường mục tiêu (Ả Rập Xê Út, UAE, Iraq, v.v.).

Sau khi nhận được các thông tin chi tiết này, đội ngũ kỹ thuật của chúng tôi có thể cung cấp giải pháp kỹ thuật sơ bộ và phạm vi báo giá trong vòng 3 ngày làm việc.

Chúng tôi cung cấp nhiều hơn là chỉ thiết bị

Dựa trên xu hướng dự án gần đây, các chủ đầu tư tại Trung Đông đang dần chuyển trọng tâm từ chi phí mua sắm ban đầu sang độ tin cậy trong suốt vòng đời sản phẩm.

Các yếu tố như:

• Biên độ vận hành ở nhiệt độ cao;
• Khả năng chống ăn mòn;
• Chu kỳ bảo trì;
• Hiệu suất năng lượng;

đã trở thành những điểm đánh giá then chốt đối với các nhà thầu EPC và người dùng cuối.

Vai trò của Zisheng Electric tại thị trường Trung Đông không chỉ đơn thuần là cung cấp thiết bị, mà còn giúp khách hàng tránh các rủi ro trong toàn bộ quá trình — từ khâu lựa chọn, chứng nhận, vận chuyển cho đến vận hành và bảo trì.

Đầu tư nhiều thời gian hơn vào kỹ thuật chi tiết ngay từ đầu đồng nghĩa với việc giảm thiểu các vấn đề phát sinh trong quá trình vận hành.

Cách tiếp cận này mang lại giá trị tốt hơn trong suốt vòng đời của thiết bị.

Zisheng Electric cung cấp:

• Máy biến áp ngâm dầu
  (Thiết kế thùng dầu kín hoàn toàn / thùng dầu có bình dầu phụ truyền thống)
• biến áp loại khô
  (Thiết kế nhựa đúc / không bọc kín)
• máy biến áp hợp kim vô định hình
  (Lựa chọn ưu tiên cho các dự án hiệu suất cao)
• Máy biến áp nối đất và tủ điện trở nối đất trung tính
• Trạm biến áp trọn bộ
  (Tích hợp với thiết bị đóng cắt trung và hạ thế)

Năng lực kỹ thuật bao gồm:

Các cấp điện áp:

• 11kV;
• 13.8kV;
• 33kV;
• Các mức điện áp khác có sẵn tùy theo yêu cầu của dự án.

Thiết kế chịu nhiệt độ cao:

• Xác minh nhiệt độ môi trường 50°C / 55°C

Các cấp độ bảo vệ chống ăn mòn:

• C4 đến C5-M theo tiêu chuẩn ISO 12944

Cấp bảo vệ:

• IP54;
• IP55;
• IP65.

Các cấp hiệu suất:

• IE2;
• IE3.

Tiêu chuẩn sản xuất:

• Dòng tiêu chuẩn IEC 60076

👉 Hãy gửi các thông số dự án của bạn tới Zisheng Electric thông qua kênh chính thức của chúng tôi để nhận giải pháp kỹ thuật và báo giá tùy chỉnh.

👉 Bạn cũng có thể để lại các câu hỏi kỹ thuật trực tiếp. Đội ngũ kỹ sư của chúng tôi sẽ xem xét và phản hồi từng yêu cầu.

Giới thiệu về ZISHENG ELECTRICAL

Zisheng là nhà sản xuất chuyên nghiệp với 19 năm kinh nghiệm Máy biến áp ngâm dầu, Trạm biến áp gọn, Biến Áp Gắn Trên Tấm, Máy biến áp gắn cột và Biến Áp Kiểu Khô. Chúng tôi sở hữu các chứng chỉ ISO/CE/IEC 60076 và TUV Rheinland.
Máy biến áp trải qua kiểm tra FAT và kiểm tra loại nghiêm ngặt, hỗ trợ tùy chỉnh điện áp/công suất. Chào mừng bạn đến tư vấn về Danh mục và Sản phẩm. bạn có thể liên hệ với chúng tôi qua email [email protected].
