Понимание типов трансформаторов и их применения в современных энергетических системах
Трансформаторы являются основой современной электроинфраструктуры. Каждая электростанция, сеть передачи, промышленное предприятие, коммерческое здание и жилое сообщество полагаются на трансформаторы для безопасной и эффективной передачи электрической энергии. Изменяя уровни напряжения через электромагнитную индукцию, трансформаторы минимизируют потери при передаче, улучшают эффективность использования энергии и обеспечивают надежную подачу электроэнергии на каждом этапе энергосистемы.
Согласно Международному энергетическому агентству (IEA), глобальный спрос на электроэнергию продолжает расти более чем на 3% в год, увеличивая необходимость в высокоэффективных силовых и распределительных трансформаторах, которые соответствуют международным стандартам, таким как IEC 60076, IEEE C57 и требованиям ANSI.

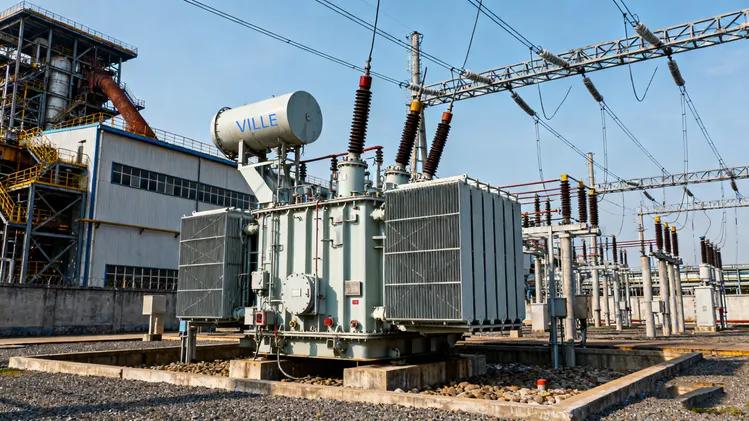

Силовые трансформаторы – разработаны для высоковольтной передачи
Силовые трансформаторы в основном устанавливаются на электростанциях и подстанциях, где они передают большие объемы электрической энергии между различными уровнями напряжения.
Типичные технические характеристики включают:
| Параметр | Типичный диапазон |
|---|---|
| Номинальная мощность | 5 МВА – 500 МВА+ |
| Первичное напряжение | 35кВ, 66кВ, 110кВ, 132кВ, 220кВ, 330кВ, 500кВ |
| Вторичное напряжение | 10кВ – 132кВ |
| Частота | 50Гц / 60Гц |
| Метод охлаждения | ONAN / ONAF / OFAF |
| Эффективность | До 99.5% |
220кВ трансформатор передачи может передавать сотни мегаватт электроэнергии, одновременно сохраняя чрезвычайно низкие потери энергии, что делает его незаменимым компонентом национальных энергосетей и коммунальной инфраструктуры.
Типичные применения
- Электрические подстанции
- Электрогенерационные станции
- Ветроэлектрические установки
- Солнечных электростанциях
- Сети высоковольтной передачи

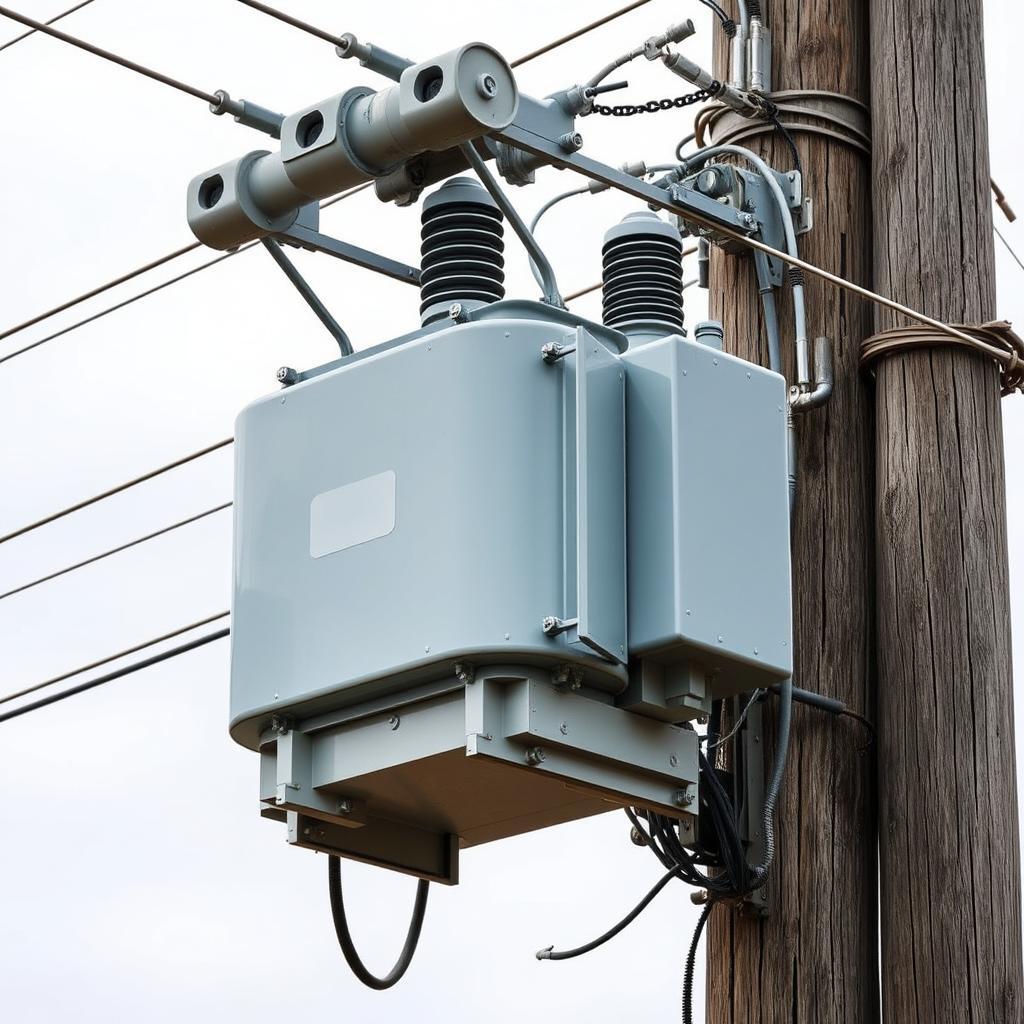

Распределительные трансформаторы – доставка электроэнергии конечным пользователям
Распределительные трансформаторы снижают среднее напряжение до низкого для residential, коммерческих и промышленных приложений. Они работают непрерывно, что делает эффективность и надежность критически важными факторами.
Типичные технические характеристики включают:
| Параметр | Типичный диапазон |
|---|---|
| Мощность | 25 кВА – 5000 кВА |
| Первичное напряжение | 6,6 кВ, 10 кВ, 11 кВ, 13,8 кВ, 20 кВ, 33 кВ |
| Вторичное напряжение | 400 В, 415 В, 433 В, 480 В |
| Частота | 50Гц / 60Гц |
| Векторная группа | Dyn11, Yyn0 |
| Импеданс | 4%–8% |
Трансформаторы распределения высокой эффективности могут сократить ежегодные потери энергии на тысячи киловатт-часов по сравнению со старыми моделями, помогая коммунальным предприятиям и промышленным пользователям снизить эксплуатационные расходы в течение 25–35 лет службы оборудования.
Типичные места установки включают жилые районы, промышленные парки, торговые центры, больницы, школы и общественную инфраструктуру.

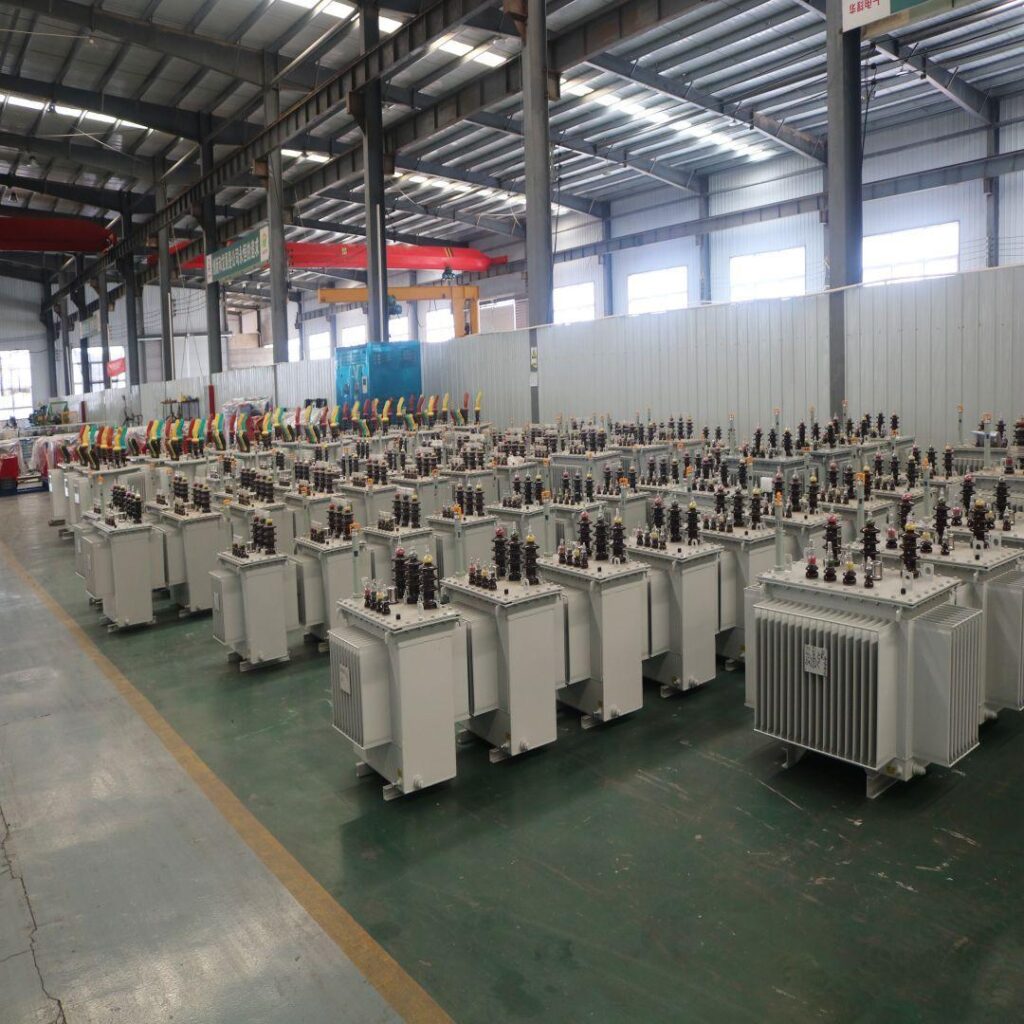

Масляные трансформаторы – высокая мощность и превосходное охлаждение
Масляные трансформаторы используют минеральное изоляционное масло для обеспечения как электрической изоляции, так и теплоотводы. Поскольку масло обладает отличной теплопроводностью, эти трансформаторы могут безопасно работать под непрерывными тяжелыми нагрузками.
Типичные технические характеристики:
- Мощность: 30 кВА–500 МВА+
- Номинальное напряжение: до 500 кВ
- Охлаждение: ONAN, ONAF, OFAF
- Класс изоляции: IEC 60076
- Повышение температуры: 55K / 65K
- Ожидаемый срок службы: 30–40 лет
По сравнению с трансформаторами сухого типа аналогичных номиналов, масляные трансформаторы обычно предлагают более высокую способность к перегрузкам и лучшую тепловую эффективность, что делает их предпочтительным решением для уличных подстанций, горных операций, производственных предприятий и проектов возобновляемой энергии.

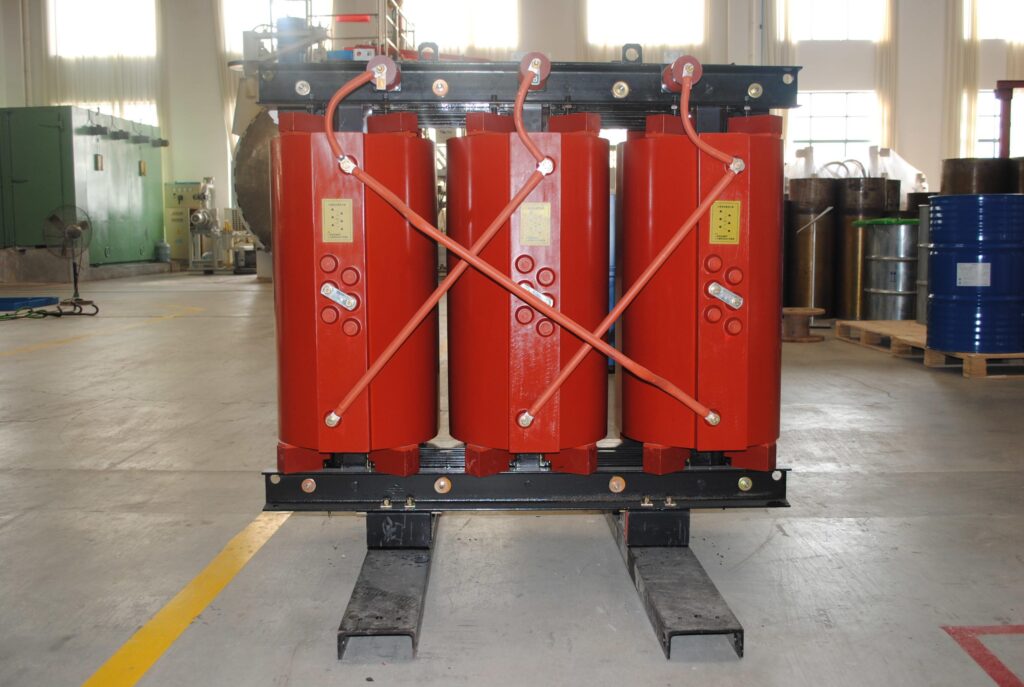

Трансформаторы сухого типа – безопасные и надежные для внутренних установок
Сухие трансформаторы исключают изоляционное масло и используют воздушное охлаждение, существенно снижая риск пожара и потребности в обслуживании.
Трансформаторы сухого типа – безопасные и надежные для внутренних установок
Сухие трансформаторы исключают изоляционное масло и используют воздушное охлаждение, существенно снижая риск пожара и потребности в обслуживании.
Типичные технические характеристики включают:
- Мощность: 30 кВА–25 МВА
- Номинальное напряжение: до 35 кВ
- Класс изоляции: Класс F (155°C) или Класс H (180°C)
- Метод охлаждения: AN / AF
- Рейтинг защиты: IP20–IP54 (по желанию)
Благодаря низкому влиянию на окружающую среду и отличной огнестойкости, трансформаторы сухого типа широко используются в:
- Аэропорты
- Больницы
- Метро
- Высотные здания
- Торговые центры
- Центры обработки данных
- Фабрики полупроводников
Выбор правильного трансформатора
Выбор правильного трансформатора требует оценки нескольких инженерных параметров, помимо только мощности.
Основные факторы выбора включают:
- Номинальная мощность (кВА/МВА)
- Первичное и вторичное напряжение
- Нагрузка
- Температура окружающей среды
- Высота над уровнем моря
- Частота (50Гц или 60Гц)
- Метод охлаждения
- Векторная группа
- Импеданс короткого замыкания
- Уровень энергетической эффективности
- Соответствие стандартам IEC 60076 или IEEE C57
Например, трансформатор с масляным охлаждением мощностью 1000 кВА 11/0,4 кВ широко используется на промышленных производствах, в то время как трансформатор сухого типа мощностью 2500 кВА часто выбирают для коммерческих зданий, где приоритетом является пожарная безопасность.
Инженерные решения для глобальных энергетических проектов
Современные трансформаторы должны обеспечивать высокую эффективность, низкие потери и долгосрочную эксплуатационную надежность.
В компании Zisheng Transformer мы производим полный спектр трансформаторных решений, включая:
- Маслонаполненные распределительные трансформаторы (25 кВА–5000 кВА)
- Сухие трансформаторы (30 кВА–25 МВА)
- Силовые трансформаторы (до 500 МВА)
- Трансформаторы в пневматических установках
- Компактные подстанции
- Трансформаторы для возобновляемых источников энергии
- Индивидуальные решения для распределения электроэнергии
Каждый трансформатор проходит комплексное рутинное тестирование перед отправкой, включая:
- Испытание коэффициента трансформации (TTR)
- Измерение сопротивления обмотки
- Тест на холостом ходу и нагрузочный тест
- Испытание на сопротивление изоляции
- Испытание на наведенное напряжение
- Испытание на прикладываемое напряжение
- Тест частичных разрядов (сухие типы)
- Тест диэлектрической прочности масла (маслонаполненные)
Разработанные в соответствии с IEC 60076, IEC 60296, IEEE C57 и специфическими требованиями заказчика, наши трансформаторные решения экспортируются в энергетические компании, EPC-подрядчикам, разработчикам возобновляемой энергии и промышленным клиентам по всему миру, обеспечивая безопасное, эффективное и надежное распределение электроэнергии для проектов любого масштаба.
