Transformer Replacement Outage Planning for African Industrial Plants
Компания «Zisheng Electric» предлагает планирование отключений для замены трансформатора как решение о закупке, так и как строительная задача. Завод мог заказать нужный трансформатор, но при этом быть еще не готовым к остановке производства. Замена может задерживаться из-за отсутствия соединительного элемента, маршрут доставки может быть занят, либо работа важных систем может зависеть от временного источника питания, который никогда не проверялся на соответствие реальной нагрузке.
Для африканских владельцев промышленных объектов и подрядчиков, работающих по схеме «проектирование-закупка-строительство» (EPC), важный вопрос заключается не просто в том, сколько часов должна занять установка. Речь идет о том, какие условия должны быть выполнены, чтобы отключение стало приемлемым, какие виды работ занимают отведенное время и что произойдет, если условие разрешения на отключение не будет выполнено. В данной статье подробно рассматривается этот процесс принятия решений, при этом не предписывается конкретная последовательность переключений и не утверждается, что одна и та же продолжительность отключения подходит для всех объектов.
Прежде чем выбрать дату отключения, определите границы зоны обслуживания
Определите, что на предприятии понимается под «остановкой». Отключение основного источника электропитания для производства может также привести к прекращению работы систем вентиляции, насосного оборудования, охлаждения, управления технологическими процессами, связи или систем безопасности. Некоторые потребители могут быть отключены немедленно; другим требуется контролируемое отключение или продолжение работы после завершения производства. Прежде чем подрядчик по электромонтажным работам определит временные рамки выполнения работ, необходимо получить классификацию от операционной группы.
Не следует смешивать отключение электроснабжения с полной остановкой производства. Перед отключением может потребоваться подготовка технологического процесса, а после возобновления электроснабжения — проведение проверок. Если эти мероприятия будут пропущены, график может выглядеть выполненным с точки зрения электроснабжения, но при этом не будет соблюдено обязательство владельца по возобновлению работы. Представитель производственного подразделения должен нести ответственность за технологические допущения, а специалисты по электротехнике должны подтвердить, как будет обеспечено выполнение каждой необходимой операции.
Опишите последствия в понятных терминах
Для каждой критической нагрузки необходимо указать, какой объект она обслуживает, допустимое время прерывания питания, согласованное с её владельцем, ограничения по перезапуску, а также предлагаемый источник питания на время проведения работ. Не следует заменять этот анализ общим процентным показателем критических нагрузок. Даже относительно небольшой насос или источник питания системы управления может определять, готов ли к перезапуску гораздо более крупный технологический процесс.
Региональные марки не предоставляют этих данных. У шахты, расположенной в глубине страны, городского завода и прибрежного предприятия пищевой промышленности могут быть совершенно разные условия доступа, погодные условия, а также механизмы резервного обеспечения и технического обслуживания. Зафиксируйте фактические условия, включая сезонные ограничения доступа, уровень влажности или запыленности, а также наличие специализированной поддержки. Их влияние следует учитывать при подготовке и составлении плана действий в чрезвычайных ситуациях, а не опираться на необоснованные предположения, распространяющиеся на всю страну.
Разработайте план отключения для замены трансформатора с учетом взаимозависимостей
Организуйте работу в виде последовательности взаимосвязанных решений, а не списка оптимистичных сроков. Заменяемый объект должен быть технически принят, физически доступен, прошел проверку при приемке и готов к установке. Необходимые подготовительные работы, инструменты, материалы, персонал и утвержденные процедуры должны быть готовы до того, как заказчик даст согласие на приостановку работ.
Определите виды работ, которые можно выполнить при том, что существующий объект остается в нормальном утвержденном рабочем состоянии. К таким работам могут относиться, например, анализ документации, подготовка за пределами объекта, закупка материалов для монтажа и проведение обследований в рамках системы контроля доступа, установленной владельцем. Любые работы вблизи действующего оборудования требуют отдельного разрешения и инженерной оценки; сокращение времени простоя не оправдывает неформальный доступ или внесение изменений в работающее оборудование.
Для каждой зависимости укажите лицо, предоставляющее подтверждающие документы, и лицо, принимающее их. Информация об отгрузке от экспедитора не является тем же самым, что и акт о получении оборудования. Обязательство подрядчика по мобилизации не является подтверждением того, что необходимое испытательное оборудование и персонал находятся на объекте. В графике эти различия должны быть четко отражены.
Таблица практических обязательств
| Точка принятия решения | Требуются доказательства | Типичные последствия в случае отсутствия | Ответственный прием |
|---|---|---|---|
| Забронировать предварительное время | Операционные ограничения и предварительный объем работ | Предлагаемая дата вступает в противоречие с работой важнейших систем предприятия | Управление собственными операциями и управление проектами |
| Подтвердить готовность оборудования | Подтвержденные заводские документы, проверка при приемке и полный комплект принадлежностей | После остановки оборудования монтажная бригада обнаруживает повреждения или отсутствующие интерфейсы | Оборудование и показатели качества |
| Подтвердить временные услуги | Утвержденная нагрузочная основа, расчетная схема соединений и ответственность за эксплуатацию | Невозможно обеспечить поддержку важнейших нагрузок в соответствии с ожиданиями | Органы, ответственные за проектирование и эксплуатацию электрооборудования |
| Окно «Авторизация работ» | Готовая площадка, квалифицированные бригады, утвержденный комплекс работ и необходимое соглашение об обеспечении коммунальными услугами | Прерывание наступает ещё до того, как работа успевает продвинуться | Уполномоченный координатор по отключениям от имени владельца |
| Принять возникающую задержку | Обновленный критический путь и технически обоснованные варианты восстановления | Позднее решение лишает возможности использовать запасной вариант | Ответственные лица, принимающие решения в технической и коммерческой сферах |
| Восстановление версии | Подтверждающие документы о прохождении монтажа и ввода в эксплуатацию, а также разрешение на эксплуатацию | Производственное давление превалирует над нерешенными вопросами приемки | Органы, ответственные за ввод в эксплуатацию и эксплуатацию |

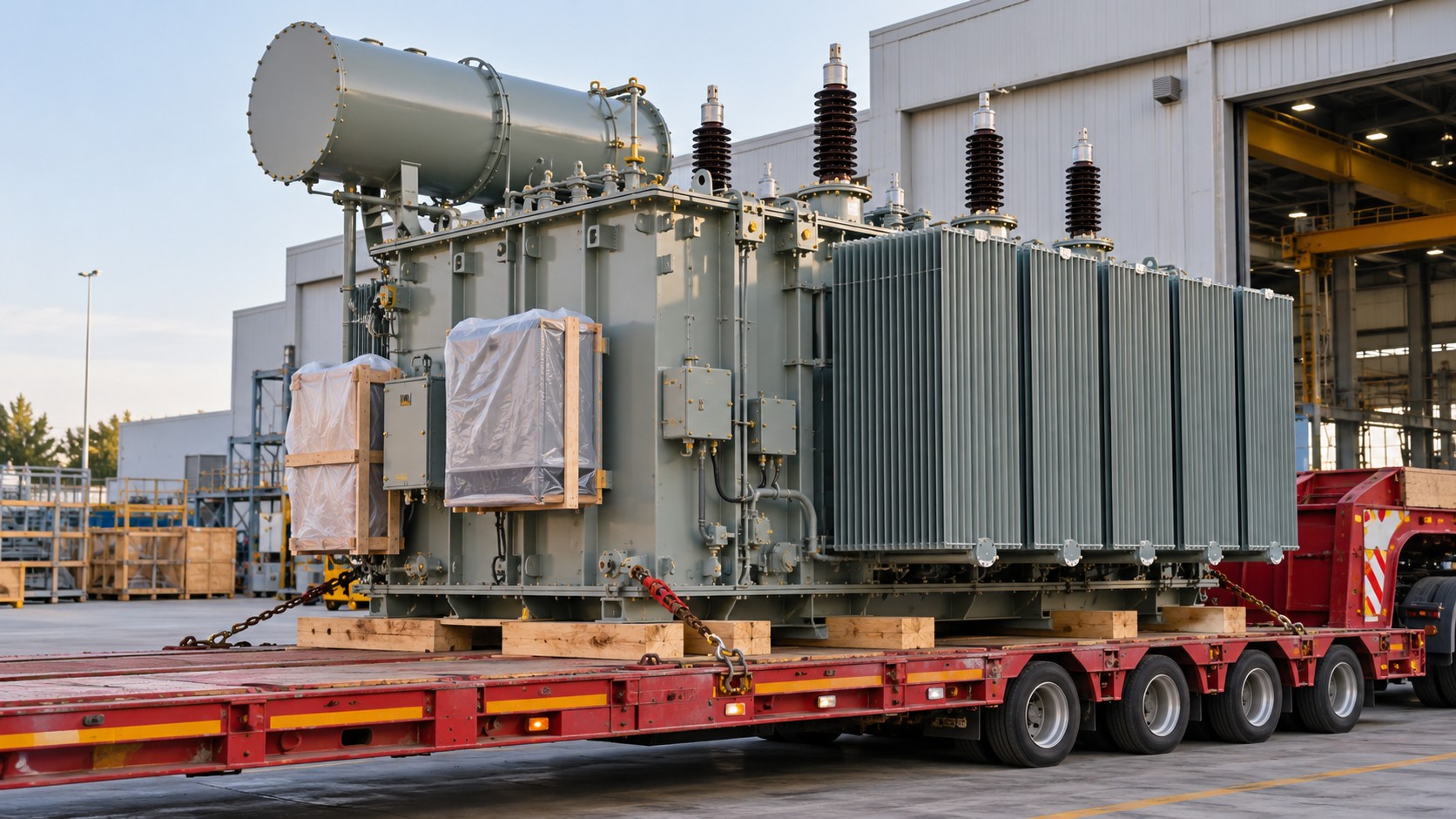

Сделайте подтверждение доставки более весомым, чем предполагаемая дата прибытия
В случае импортной замены следует различать следующие этапы: прибытие в порт, оформление для внутренней перевозки, доставка на объект и приемка на склад. Это разные этапы процесса. Уточняйте фактические административные и логистические требования у ответственных местных сторон; ни региональные нормы, ни срок завершения производства, указанный поставщиком, не гарантируют, что оборудование будет доступно в месте установки.
В комплектации поставки должны быть указаны конфигурация поставки и отдельно упакованные компоненты. Трансформатор, поставляемый без компонентов, может потребовать ресурсов для сборки, расходных материалов и дополнительной проверки, прежде чем он будет готов к эксплуатации. Наше руководство по закупка запасных частей для действующих установок охватывает электрическое и физическое согласование. В данном случае график должен преобразовать утвержденную конфигурацию в объем работ, который реально можно выполнить в установленные сроки.
Приемка поставки должна проводиться достаточно заблаговременно, чтобы несоответствия могли быть устранены до наступления срока остановки. Необходимо сверить идентификационные данные, состояние и упаковочный лист поставленного оборудования с принятыми документами на поставку. Следует зафиксировать все ограничения, установленные производителем или органом по контролю качества. Статус “Поставлено” не должен автоматически приводить к переходу вехи «Готовность оборудования» в зеленый цвет.
Согласуйте, кто будет хранить трансформатор до момента монтажа. Если промежуток времени между доставкой и остановкой оборудования изменится, пересмотрите требования к хранению и состояние проверки. Необходимо также контролировать материалы и комплектующие: наличие полного основного агрегата не компенсирует отсутствие комплекта прокладок, несовместимый разъем или отсутствующий комплект для подключения.
Проверить концепцию временного обслуживания на реальных нагрузках
Временный источник питания следует выбирать с учетом согласованной нагрузки и графика работы. Важную роль играют постоянная потребность в энергии, характеристики запуска, качество электроэнергии, средства защиты и допустимая конфигурация работы. Ответственный инженер должен определить, способна ли предлагаемая схема обеспечить требуемые услуги и при этом оставаться совместимой с проектом заземления и защиты объекта.
Не следует полагать, что все нагрузки можно переключить или перезапустить одновременно. В холодильном складе приоритет может отдаваться системам управления охлаждением и отдельным компрессорам; на другом предприятии приоритет может отдаваться системам водоснабжения или вентиляции. Это примеры вопросов, которые следует задать, а не рекомендации для конкретного объекта. Владелец должен определить, какие системы можно отключить и какой режим сниженной производительности является приемлемым.
Подтвердить ответственность по всем контрактам на поставку
Аренда оборудования, прокладка временных кабелей, настройка средств защиты, управление расходом топлива, надзор за эксплуатацией и демонтаж могут входить в сферу ответственности разных подрядчиков. Обязательно зафиксируйте эти границы в письменной форме. Один только договор аренды генератора не обеспечивает создание полноценной временной электроустановки, а запасной трансформатор, имеющийся у дистрибьютора, не всегда подходит для предполагаемого подключения.
Если в концепцию восстановления входит использование запасных частей из парка техники, следует провести согласованную проверку на совместимость. В материалах компании Zisheng Electric обсуждается совместное планирование резервных трансформаторов затрагивает вопросы взаимозаменяемости и права собственности. В плане действий на случай сбоя следует указать, когда данный запасной элемент реально можно будет предоставить, доставить, подключить и принять в эксплуатацию, а не рассматривать его наличие как мгновенную резервированность.
Своевременно определите интерфейсы для обслуживающего персонала и эксплуатации объекта
Определите, затрагивают ли работы оборудование, принадлежащее коммунальным предприятиям, системы учета, условия подключения или согласованное отключение электроснабжения. Уточните актуальные требования, относящиеся конкретно к данному проекту, непосредственно у владельца сети и ответственных местных специалистов. В Африке не существует единой процедуры для коммунальных предприятий, единой схемы напряжения или единого порядка согласования. Оставляйте неподтвержденные взаимодействия открытыми до тех пор, пока соответствующая сторона не предоставит необходимую информацию.
Ответственное за электробезопасность лицо на предприятии должно контролировать процедуры отключения и возобновления питания. Настоящая статья представляет собой руководство по координации действий, а не инструкцию по эксплуатации распределительных устройств. Согласно требованиям Управления по охране труда и технике безопасности Великобритании (HSE) рекомендации по работе с электрооборудованием подчеркивает важность планирования, надежной изоляции источников энергии и профессиональной компетентности. Данный документ приводится в качестве руководства по технической безопасности; фактическая реализация проекта регулируется местным законодательством, правилами коммунальных служб и процедурами на объекте.
Следует включить источники, которые могут оставаться доступными в случае перебоев в подаче обычного питания. Их определение и обработка должны быть предусмотрены в утвержденном процессе проектирования и управления работами. Сотрудники отдела закупок должны выяснить, была ли данная схема проверена, а не пытаться разработать схему переключения на основе документации поставщика.
Примите решение о восстановлении до того, как работа станет необратимой
В случае сбоя необходимо предусмотреть механизм эскалации, который запускается до тех пор, пока еще имеются эффективные варианты действий. Определите, кому направляются отчеты о ходе работы, какую информацию они должны содержать и кто вправе принять решение об отсрочке работ, продлении перерыва или использовании утвержденного альтернативного варианта. Критерий запуска должен учитывать зависимости и последствия проекта; он не должен представлять собой произвольный процент от прошедшего времени.
Предлагаемый запасной вариант должен быть обоснован с технической и физической точек зрения. Переустановка старого агрегата может оказаться нецелесообразной после его демонтажа, разборки или внесения изменений в установку. Наличие его поблизости не означает, что он по-прежнему пригоден к эксплуатации. Аналогичным образом, для временного оборудования могут потребоваться разрешения и работы по подключению, которые невозможно выполнить в оставшееся время.
Перед остановкой производства проанализируйте возможные задержки: неудачная приемочная проверка, повреждение кабеля на объекте, отсутствие специалиста, неподходящие погодные условия для запланированных работ или неполная поставка. Для каждого из этих случаев определите, какие доказательства послужат основанием для принятия решения и кто уполномочен принять соответствующее решение. Избегайте планов, единственным решением в которых является ускорение темпов работы.
Обеспечение качества решений в условиях жестких сроков
Следует разграничить процедуры технического приёма и порядок эскалации коммерческих вопросов. Руководство может утвердить выделение дополнительных ресурсов или пересмотренный производственный план, однако нерешённые вопросы, касающиеся электробезопасности или приёма оборудования, по-прежнему требуют принятия соответствующего технического решения. Необходимо точно документировать условный приём, включая условия и уполномоченное лицо, а не полагаться на устную договоренность во время напряжённой смены.
Запланировать перезапуск в виде контролируемой передачи
Реставрационные работы должны проводиться в соответствии с утвержденной документацией по монтажу и вводу в эксплуатацию, а не ограничиваться лишь завершением механической установки. В документации по вводу в эксплуатацию должно быть указано, что именно было протестировано, какова установленная конфигурация, какие ограничения остаются в силе, а также должно содержаться разрешение органа, ответственного за эксплуатацию. Заводские результаты подтверждают соответствие поставленного трансформатора; они не подтверждают правильность выполнения монтажных работ на месте или готовности системы на объекте.
Производственная команда должна предоставить согласованную последовательность возобновления работы и перечень услуг, необходимых на каждом этапе. Затем специалисты по электротехнике оценивают эти требования с учетом утвержденных условий установки и источников питания. Необходимо проводить различие между начальным состоянием без нагрузки или состоянием ввода в эксплуатацию и условиями нагрузки, при которых возобновляется производство. Не следует обещать немедленного полного возобновления работы без проведения такой проверки.
Определите обязанности по наблюдению и отчетности в ходе первого технического обслуживания до того, как подрядчики завершат работы. Операторам необходимы актуальные чертежи, порядок обращения по техническим вопросам и четкий порядок фиксации аномальных показаний. В рамках проекта следует сохранить состояние оборудования на момент завершения работ и принятые базовые показатели, чтобы впоследствии можно было провести расследование возникшей проблемы без необходимости воссоздавать ход работ по памяти.
Укажите результаты работ по устранению аварии в запросе на трансформатор
Закупки могут способствовать планирование отключений для замены трансформатора повысить надежность, подходя к приобретению информации, необходимой для монтажа, так же тщательно, как и к покупке самого оборудования. Требуйте подтверждения совместимости интерфейсов, указания конфигурации поставки, предоставления необходимых заводских сертификатов, сведений об упаковке и четкого определения объема технической поддержки. Попросите участников тендера указать допущения, которые могут привести к дополнительным работам в рамках окна отключения.
Компания «Zisheng Electric» готова обсудить Масляный распределительный трансформатор мощностью 315 кВА или а Силовой трансформатор 10 МВА, 33/11 кВ в качестве примеров различных назначений оборудования. Это не взаимозаменяемые варианты и не стандартные рекомендации; выбор зависит от существующей установки и подтвержденных требований проекта.
Предоставьте чертежи, технические паспорта, перечни грузов, технические характеристики, однолинейные схемы, параметры энергосистемы, условия окружающей среды и условия на месте установки. Добавьте документацию по имеющемуся оборудованию, график обеспечения жизненно важных услуг, схему доступа к измерительным приборам и предполагаемые ограничения, связанные с отключением. Наша инженерная команда рассмотрит требования и ответит на запросы по проекту в течение 24 часов.
