Сравнение сухих и масляных трансформаторов: анализ технических характеристик и сценариев применения

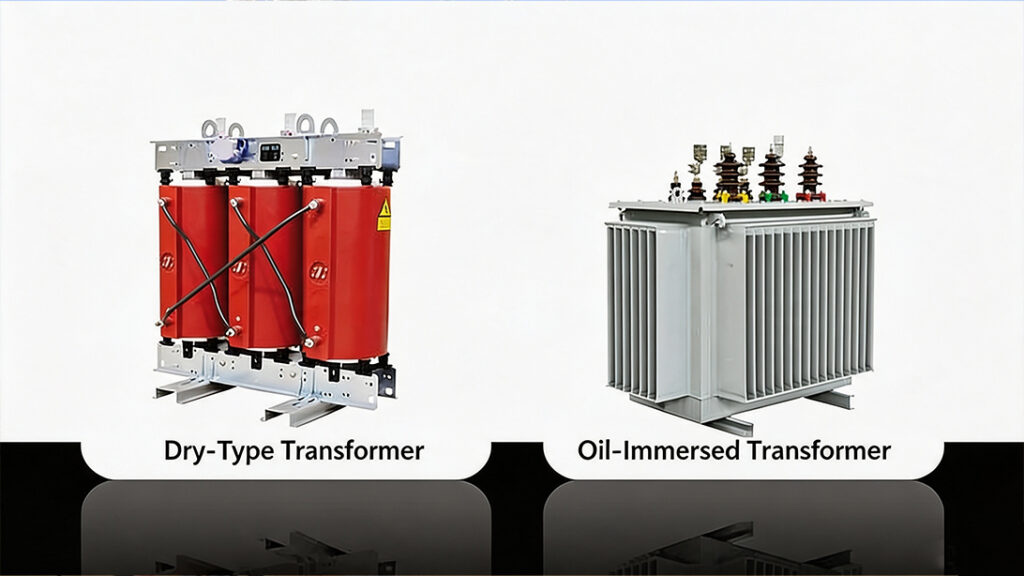

1. Основные определения и классификация Сухие трансформаторы и маслонаполненные трансформаторы
In промышленные предприятия, коммерческие здания и зарубежные энергетические проекты, выбор трансформатора часто является критически важным этапом проектирования. При выборе между сухие трансформаторы и масляными трансформаторами, владельцам проектов необходимо учитывать не только стоимость оборудования, но и условия установки, требования пожарной безопасности, эксплуатационную эффективность и долгосрочные затраты на техническое обслуживание.
Сухие трансформаторы используют воздух в качестве основного изоляционного и охлаждающего агента. Обмотки обычно залиты или инкапсулированы твердыми изоляционными материалами, такими как эпоксидная смола, и внутри трансформатора нет жидкости. Благодаря отсутствию конструкции масляного бака, сердечник и обмотки, как правило, доступны для прямого осмотра. Основным методом охлаждения является естественное воздушное охлаждение (AN), которое может быть дополнено принудительным воздушным охлаждением (AF).
Сухие трансформаторы обычно подходят для систем с уровнем напряжения 35 кВ и ниже, при этом мощность единичного блока обычно не превышает 2000 кВА. Они широко используются в внутренних подстанциях, коммерческих зданиях и других местах, где важны пространство для установки и требования пожарной безопасности.
Масляные трансформаторы полностью погружают сердечник и обмотки в герметичный металлический бак, заполненный изоляционным маслом, таким как минеральное масло или натуральный эфир. Изоляционное масло выполняет функции как изоляции, так и отвода тепла. Тепло, выделяемое трансформатором, передается через циркуляцию масла к стенкам бака или радиаторам, а затем рассеивается в окружающий воздух.
Методы охлаждения масляных трансформаторов включают естественную циркуляцию масла с радиаторами и принудительную циркуляцию масла. Масляные трансформаторы могут охватывать широкий диапазон уровней напряжения, включая системы сверхвысокого напряжения до 1000 кВ. Как правило, верхнего предела мощности для единичного блока не существует, и они обычно устанавливаются на открытых подстанциях или на опорах линий электропередачи.
Оба вышеуказанных типа трансформаторов включены в ассортимент продукции Цзишенг Электрик. Как профессиональный поставщик, специализирующийся на НИОКР и производстве энергетического оборудования, Zisheng Electric предлагает оба типа сухие трансформаторы и масляными трансформаторами. Продукция может быть адаптирована и изготовлена в соответствии с международными стандартами, такими как IEC 60076 и GOST, и подходит для различных областей применения, включая промышленное распределение электроэнергии, коммерческие здания, подключение возобновляемых источников энергии к сети и инфраструктурные проекты.

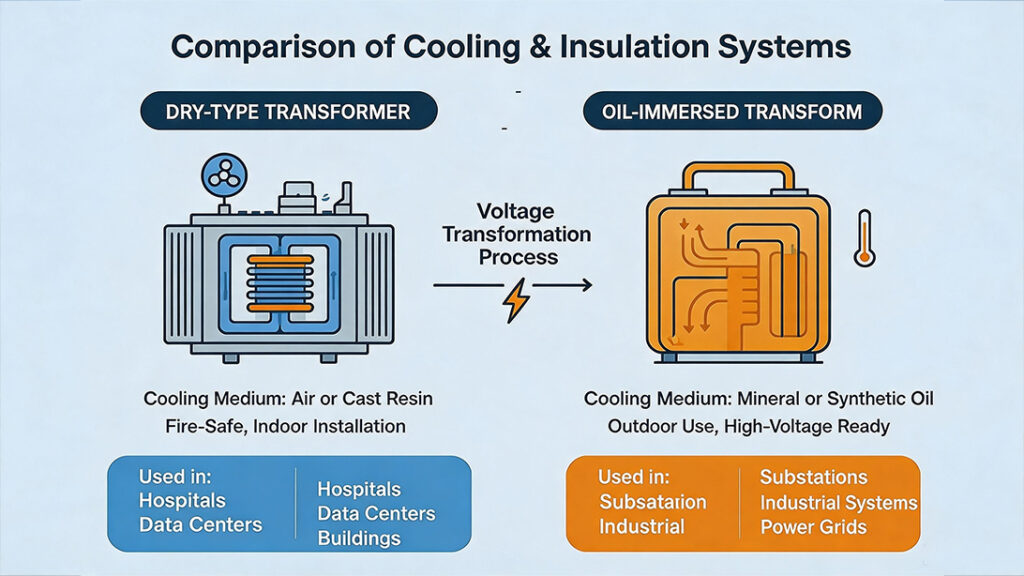

2. Основные различия между сухими и масляными трансформаторами
| Аспект сравнения | Сухой трансформатор | Масляный трансформатор |
|---|---|---|
| Изоляционный и охлаждающий агент | Воздух / Эпоксидная смола | Минеральное масло или эфирное масло |
| Безопасность | Отсутствие горючей жидкости, более низкий риск возгорания | Минеральное масло горюче и требует мер пожарной безопасности |
| Экологические показатели | Безмасляные, нет риска утечки масла | Утечка масла может загрязнить почву и источники воды |
| Эксплуатационная эффективность | Относительно более высокие потери | Более низкие потери и более высокая энергоэффективность |
| Способность к перегрузке | Ограниченная, не рекомендуется для длительной работы с перегрузкой | Могут выдерживать кратковременные перегрузки до 150% |
| Диапазон напряжения и мощности | ≤35кВ, ≤2000кВА | Охватывает все уровни напряжения и диапазоны мощности |
| Типовое место установки | В помещении (подстанции, здания) | На открытом воздухе (подстанции, мачтовые установки) |
| Требования к техническому обслуживанию | Низкие, в основном регулярная очистка и осмотр | Более высокие, требующие регулярной проверки качества масла, фильтрации или замены |
| Первоначальная стоимость приобретения | Более высокий | Ниже |
| Расчетный срок службы | 20–30 лет | Более 30 лет (при надлежащем обслуживании) |
3. Анализ сценариев применения
В реальных проектах не существует простого взаимозаменяемого отношения между сухими и масляными трансформаторами; инженеры обычно делают выбор, основываясь на таких факторах, как условия установки, уровень напряжения, требования к мощности, а также условия эксплуатации и технического обслуживания.
3.1 Сценарии, в которых предпочтительны сухие трансформаторы
Сухие трансформаторы являются предпочтительным выбором в следующих ситуациях:
Сухие трансформаторы являются предпочтительным выбором в следующих ситуациях:
- Чрезвычайно высокие требования к пожарной безопасности: Установка в помещениях с высокой плотностью населения, таких как больницы, школы, торговые центры, высотные здания и центры обработки данных;
- Строгие нормы охраны окружающей среды: Проекты, расположенные в зонах охраны водных ресурсов, подземных пространствах или зонах с нулевой терпимостью к загрязнению маслом;
- Ограниченные возможности технического обслуживания на объекте: Объекты, где отсутствуют специалисты по обслуживанию масляного оборудования и требуется сокращение объема плановых работ;
- Стандартные распределительные задачи: Уровни напряжения 35 кВ и ниже и требования к мощности в пределах 2000 кВА.
3.2 Сценарии, в которых предпочтительны масляные трансформаторы
Масляные трансформаторы являются предпочтительным выбором в следующих ситуациях:
- Требования к большой мощности или высокому напряжению: Например, крупные промышленные предприятия, узловые подстанции энергосистем и системы передачи электроэнергии;
- Открытые площадки для установки на улице: Места с достаточным пространством для установки противопожарных барьеров, маслосборников и других средств безопасности;
- Проекты с приоритетом стоимости: Применения, где первоначальные инвестиционные затраты являются основным фактором;
- Большие колебания нагрузки: Применения, требующие отличной способности к кратковременным перегрузкам для работы с ударными нагрузками.
4. Вопросы стоимости: первоначальные инвестиции и ценность жизненного цикла
Хотя цена закупки масляными трансформаторами обычно ниже, совокупная стоимость владения (TCO) требует более комплексной оценки.
Сухие трансформаторы:
Первоначальная стоимость покупки относительно выше, но последующие затраты на обслуживание минимальны. Они не требуют сложных систем пожаротушения или средств предотвращения утечки масла, что делает общие расходы контролируемыми. Для установки внутри помещений сухие трансформаторы также позволяют исключить необходимость в дорогостоящих автоматических системах пожаротушения и маслосборниках. Эта экономия часто компенсирует более высокую стоимость приобретения оборудования.
Масляные трансформаторы:
Первоначальная стоимость покупки ниже, но требуется регулярная проверка качества масла, фильтрация, долив или замена. Кроме того, может потребоваться установка таких сооружений, как маслосборные ямы и противопожарные барьеры. Не следует упускать из виду долгосрочные расходы на эксплуатацию и техническое обслуживание.
В некоторых промышленных проектах внутри помещений, хотя стоимость покупки сухих трансформаторов обычно выше, чем масляных, их совокупная стоимость жизненного цикла может быть более выгодной благодаря снижению требований к обслуживанию масла, меньшим инвестициям в противопожарную защиту и снижению риска утечки масла.
Конкретные экономические выгоды следует оценивать с учетом местных затрат на рабочую силу, цен на электроэнергию и циклов эксплуатации.

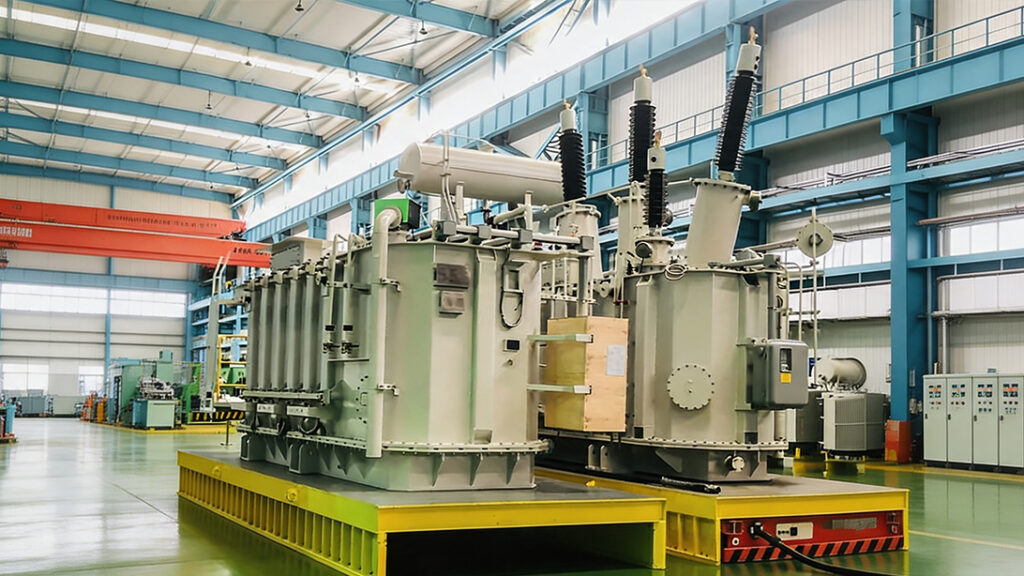

5. Ассортимент продукции Zisheng Electric и поддержка при выборе трансформаторов
Компания Zisheng Electric уже много лет занимается исследованиями, разработкой и производством энергетического оборудования. В ее портфель продукции входят сухие трансформаторы, масляные трансформаторы, трансформаторы из аморфного сплава и распределительные устройства., с возможностью индивидуального производства в соответствии с международными стандартами, такими как IEC 60076 и GOST.
Для особых условий эксплуатации на целевых рынках, включая Ближний Восток, Южную Америку, Африку и Россию, компания Zisheng Electric разработала соответствующие технические возможности в области защиты от коррозии, устойчивости к высоким температурам и проектирования с учетом колебаний напряжения.
В части поддержки при выборе трансформаторов Zisheng Electric предоставляет следующие услуги:
- На основе уровня напряжения проекта, требований к мощности, условий установки и бюджетных ограничений помогаем клиентам определить пригодность сухих или масляных трансформаторов;
- Для проектов с утвержденным техническим решением проводим дальнейшую оптимизацию ключевых параметров, таких как уровень изоляции, степень защиты и пределы превышения температуры;
- Для проектов по установке внутри помещений с жесткими требованиями к пространству предоставляем компактные решения на базе сухих трансформаторов;
- Для крупногабаритных проектов наружной установки предоставляем решения по комплектации аксессуарами для масляных трансформаторов.
Используя 1000kVA распределительный трансформатор в качестве примера, Zisheng Electric может предоставить клиентам анализ сравнения совокупной стоимости владения (TCO) на этапе выбора. Основываясь на фактических параметрах проекта, таких как тарифы на электроэнергию, коэффициенты нагрузки и ожидаемый срок эксплуатации, компания рассчитывает разницу в стоимости жизненного цикла между сухими и масляными трансформаторами, помогая клиентам принять наиболее экономически выгодное решение.
Перед отгрузкой все оборудование проходит комплексные заводские испытания в соответствии со стандартом IEC 60076, с предоставлением двуязычных протоколов испытаний на китайском и английском языках. Для зарубежных проектов Zisheng Electric предлагает экспортные упаковочные решения и может направить технический персонал на объект для руководства монтажом и пусконаладочными работами в соответствии с требованиями контракта.
| Регион рынка | Рекомендуемый тип трансформатора | Реакция на особые условия эксплуатации |
|---|---|---|
| Ближний Восток | Преимущественно масляные трансформаторы, сухие трансформаторы для внутреннего применения | Конструкция теплоотвода для температур выше 50°C |
| Южная Америка | Как сухие, так и масляные трансформаторы | Защита от высокой влажности и солевого тумана |
| Африка | Преимущественно масляные трансформаторы | Устойчивость к колебаниям в сети и повышенная перегрузочная способность |
| Россия | Преимущественно масляные трансформаторы | Выбор низкотемпературного изоляционного масла для условий до -45°C |
6. Часто задаваемые вопросы
В: Можно ли устанавливать сухие трансформаторы на открытом воздухе?
О: Да, но необходимо установить дополнительные защитные кожухи от дождя и пыли (степень защиты IP), что повлечет дополнительные расходы. Масляные трансформаторы по своей конструкции лучше подходят для наружной установки.
В: Какой тип трансформатора более энергоэффективен?
О: Масляные трансформаторы, как правило, имеют более низкие потери холостого хода и нагрузки, что делает их более энергоэффективными при длительной эксплуатации.
В: Являются ли современные масляные трансформаторы экологически безопасными?
О: Экологически безопасные масляные трансформаторы могут использовать биоразлагаемое эфирное масло. В случае утечки воздействие на окружающую среду значительно ниже, чем при использовании традиционного минерального масла.
В: Каков срок службы каждого типа трансформатора?
О: Расчетный срок службы сухих трансформаторов составляет примерно 20–30 лет. При надлежащем обслуживании масляные трансформаторы могут эксплуатироваться более 30 лет, а некоторые могут достигать 40 лет.
7. Заключение
Не существует абсолютного превосходства или недостатков между сухие трансформаторы и масляными трансформаторами. Окончательный выбор зависит от фактических условий эксплуатации каждого проекта.
Сухие трансформаторы являются предпочтительным выбором для применение внутри помещений, требования пожарной безопасности и экологически чувствительные зоны, особенно в местах с высокой плотностью населения или там, где требуется минимальное техническое обслуживание.
Масляные трансформаторы являются предпочтительным решением для крупногабаритных, высоковольтных и наружных установок, предлагая традиционные преимущества в эффективности и стоимости.
В процессе принятия решения рекомендуется учитывать такие факторы, как уровень напряжения, место установки, требования пожарной и экологической безопасности, возможности технического обслуживания и общая стоимость жизненного цикла.
Для конкретных проектов на целевых рынках, таких как Ближний Восток, Южную Америку, Африку и Россию, компания Zisheng Electric может предоставить профессиональные консультации по выбору трансформаторов и индивидуальные технические решения.
Zisheng Electric — многолетний опыт в НИОКР и производстве энергетического оборудования.
Наша продукция охватывает сухие трансформаторы, масляные трансформаторы, трансформаторы из аморфного сплава и распределительные устройства.. Мы обеспечиваем производство по индивидуальному заказу в соответствии с международными стандартами, такими как IEC 60076 и GOST, обслуживая клиентов в Ближний Восток, Южную Америку, Африку и Россию.
Для получения конкретных решений по выбору трансформаторов, технических параметров и поддержки по расчету стоимости проекта, пожалуйста, направьте детали вашего проекта через официальные каналы Zisheng Electric для получения индивидуального решения по распределению электроэнергии.
