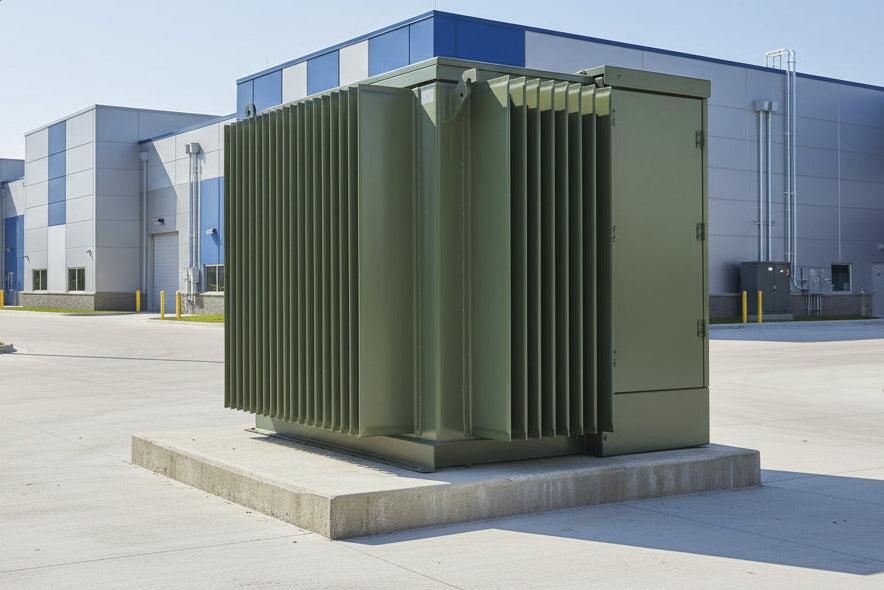

Трансформатор типа Pad Mounted мощностью 150 кВА с трехфазным подключением является компактным, жидкостным распределительным трансформатором, разработанным для надежной подземной распределительной сети в коммерческих, промышленных и коммунальных приложениях. Он поддерживает широкий диапазон первичных и вторичных конфигураций напряжения, обеспечивая безопасное, эффективное и стабильное электричество при минимизации занимаемого пространства и требований к обслуживанию. Идеален для современных сетей распределения электроэнергии, он обеспечивает надежную работу для различных проектов электрической инфраструктуры.
The 150 кВА Трехфазный трансформатор, установленный на платформе разработан для подземных распределительных сетей, где безопасность, надежность и компактная установка являются важными. Он объединяет трансформатор, высоковольтный отсек и низковольтный отсек в стойкий к вмешательству стальной корпус, что делает его идеальным для жилых комплексов, коммерческих зданий, проектов возобновляемой энергии и распределения электроэнергии в промышленности.
Произведено в соответствии с стандартами эффективности ANSI/IEEE, IEC и DOE, этот трансформатор обеспечивает стабильную работу с низкими потерями и минимальными требованиями к обслуживанию на протяжении всего срока службы.
Жишэнг является профессиональным производителем с более чем 19-летним опытом масляных трансформаторов, Компактная подстанция, Трансформаторы в пневматических установках, полевые трансформаторы и Сухие трансформаторы. У нас есть сертификаты ISO/CE/IEC 60076 и TUV Rheinland.
Трансформаторы проходят строгие испытания FAT и аттестацию типа, поддерживают настройку напряжения/емкости. Добро пожаловать на консультацию по Каталог и Продукт. вы можете связаться с нами по электронной почте [email protected].
| Номинальная мощность | 150 кВА |
| Рейтинг первичного напряжения | 4.16-34.5 кВ или по индивидуальному заказу |
| Вторичное напряжение | 480GrdY/277 208GrdY/120 400GrdY/230 Индивидуальный (208Y/120 В до 4,160 В) |
| Частота | 50/60 Гц |
| Векторная группа | Dyn1/Yyn0/Dyn11/Dyn5 |
| Материал обмотки | Алюминий/Медь |
| Эффективность | В соответствии с IEEE, DOE 2016, CAS стандартом или по индивидуальному заказу |
| Импедансное напряжение | Номинальное 3.5% или индивидуальное 1.1-5.75% |
| Высота над уровнем моря | ≤1,000м или индивидуальное |
| Цвет | ANSI 70 Светло-серый/Munsell 7GY3.29/1.5 или индивидуальный и т.д. |
| Материал бака | Углеродная сталь, нержавеющая сталь 304 |
| Вес изолирующего масла | 350L |
| Полный вес | 2400 кг |
| Габаритные размеры (Д×Ш×В) в дюймах. | 1250×1480×1750 （мм） |
| Подъемное ушко | Плавка ELSP |
| Дверь с петлями | Плавка BAY-O-NET |
| Кронштейн для парковки | Переключатель тока |
| Крышка резервуара | Указатель уровня масла |
| Низковольтная изоляционная муфта (4 отверстия) | Клапан сброса давления |
| Переключатель нагрузки на два/четыре положения | Вакуумный манометр |
| Медная шина заземления НВ | Клеммная колодка |
| Индикатор температуры | Ручка двери |
| Скважина высоковольтной изоляционной муфты (15kV) | Заземляющий ремень |
| Медная шина заземления | Заводская табличка |
| Клапан дренажа 1 дюйм с образцовым отбором 3/8 дюйма | ИР окно |
| Фильтр верхнего клапана для заполнения 1 дюйм с подключением пресс-фильтра | Клеммный ящик |
| Декаль без ПХБ | Знаки предупреждения о высоком напряжении |
Идеально подходит для небольших и средних коммерческих зданий, розничных магазинов, офисных комплексов и учреждений, таких как школы или клиники, требующих надежного подземного трехфазного распределения электроэнергии, в сочетании с легкими промышленными мастерскими и муниципальными объектами, придающими приоритет компактному дизайну, элементам безопасности, низкому визуальному воздействию и эффективной обработке освещения, систем отопления и вентиляции, оборудования и общих нагрузок в пригородных или городских условиях.
150kVA трехфазный трансформатор на монтажной плите - это распределительный трансформатор, погруженный в масло, предназначенный для подземных распределительных систем электроэнергии. Он обычно устанавливается в жилых районах, коммерческих зданиях, промышленных объектах и проектах возобновляемой энергии.
Трансформатор можно настроить в соответствии с требованиями вашего проекта.
Типичные варианты включают:
Наши трансформаторы на монтажной плите могут быть произведены в соответствии с:
Да. Мы предлагаем услуги по OEM и индивидуальному производству, включая:
Он широко используется в:
Дополнительные защитные функции включают:
Да. Каждый трансформатор проходит комплексное регулярное тестирование перед доставкой, включая тестирование соотношения, сопротивления обмотки, сопротивления изоляции, испытания без нагрузки и с нагрузкой, испытания индукционного напряжения и проверку утечек. С каждым устройством предоставляется отчет о заводских испытаниях.
При нормальных условиях эксплуатации и надлежащем обслуживании трансформатор обычно обеспечивает срок службы 25–30 лет.
Время производства, как правило, составляет от 20 до 35 дней, в зависимости от технических характеристик, количества заказа и требований к настройке.
Да. Мы экспортируем трансформаторы по всему миру и можем организовать морские грузоперевозки, обеспечить экспортную упаковку и подготовить все необходимые документы для отправки. Наша команда также поддерживает EPC-подрядчиков, коммунальные услуги и дистрибьюторов на протяжении всего процесса закупок.
