Comment choisir un fabricant de transformateurs fiable ? Un guide d'achat complet pour les projets industriels et EPC

Comment choisir un fabricant de transformateurs fiable ? Un guide d'achat complet pour les projets industriels et EPC

1. Les défis décisionnels dans l'approvisionnement en transformateurs

Au fil des années d'implication dans des projets, nous avons constaté que lorsque de nombreux clients achètent des transformateurs 33kV ou 35kV pour la première fois, leur plus grand défi n'est pas de trouver des fournisseurs, mais de savoir comment déterminer si les données fournies par ces derniers sont fiables. Contrairement aux produits électriques ordinaires, les transformateurs doivent généralement fonctionner en continu pendant plus de 20 ans. En cas de problème de qualité, cela entraîne non seulement des coûts de réparation élevés, mais peut également provoquer l'arrêt complet du projet, engendrant des pertes bien supérieures à la valeur de l'équipement lui-même.

Au cours de notre expérience de projet, nous avons constaté que de nombreux acheteurs sont confrontés à des défis similaires : les fournisseurs peuvent fournir des devis complets et des paramètres techniques, mais les équipes d'approvisionnement ont souvent du mal à déterminer si ces paramètres sont précis et fiables, et si la capacité de fabrication correspond au niveau de prix proposé. La distance géographique entre les acheteurs et les fabricants rend les inspections sur site coûteuses ; les différents marchés régionaux présentent des différences significatives en termes de normes, de conditions d'exploitation et d'exigences de réception ; et les fournisseurs varient considérablement en termes de capacité technique et de niveaux de contrôle qualité. Sous l'influence combinée de ces facteurs, la sélection d'un fabricant de transformateurs fiable est plus importante que la simple comparaison des prix.

Lors de l'évaluation des offres de transformateurs, le devis le plus bas ne représente pas toujours le coût total de possession (TCO) le plus bas. Les transformateurs à bas coût utilisent souvent des matériaux de noyau de moindre qualité, des conceptions de bobinage moins efficaces ou des systèmes d'isolation insuffisants, ce qui peut entraîner des pertes électriques nettement plus élevées tout au long de leur durée de vie.

Pour les clients, un fournisseur de transformateurs qualifié doit non seulement disposer de capacités de fabrication, mais aussi respecter les normes internationales, fournir une confirmation des solutions techniques, assurer des systèmes de gestion de la qualité et garantir une capacité de livraison stable.

Zisheng Electric est spécialisé dans la recherche, le développement et la fabrication de des transformateurs immergés dans l'huile, transformateurs de type sec, de transformateurs en alliage amorphe et d'équipements électriques connexes. L'entreprise peut concevoir et fabriquer des produits conformément aux normes internationales telles que IEC 60076 et GOST, fournissant des solutions de transformateurs personnalisées pour les projets EPC, les entreprises industrielles et les projets d'ingénierie électrique.

Fort de ses années d'expérience à l'exportation sur des marchés tels que le Moyen-Orient, l'Amérique du Sud, l'Afrique et la Russie, Zisheng Electric a accumulé des compétences techniques en matière d'adaptation aux normes, de gestion des conditions d'exploitation spéciales et de livraison de projets. Cet article analyse systématiquement les facteurs d'évaluation clés dans l'approvisionnement en transformateurs sous plusieurs angles, notamment la capacité de fabrication, la conformité aux normes, le contrôle qualité, le contrôle des matériaux, l'expérience de projet et l'assurance de livraison.

2. Évaluation de la capacité de production du fabricant

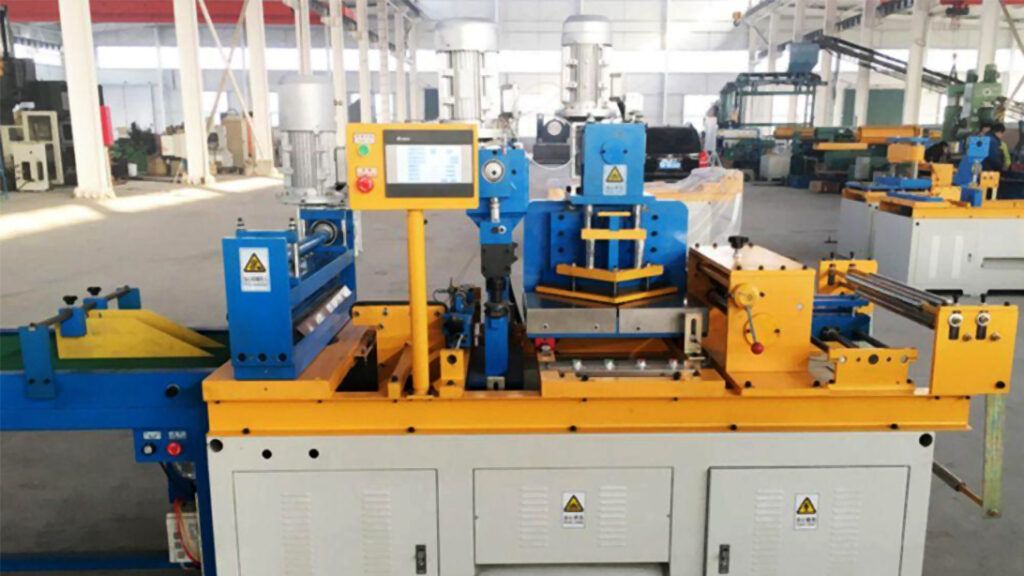

La fabrication de transformateurs implique de multiples processus, notamment le traitement du noyau, la fabrication des bobinages, le traitement de l'isolation, la fabrication de la cuve, le séchage sous vide, l'assemblage du produit et les essais en usine. Un système de fabrication complet est la garantie fondamentale de la qualité du produit.

Il existe sur le marché des fournisseurs qui ne disposent pas de capacités de fabrication complètes et qui effectuent uniquement un assemblage simple en achetant des composants auprès de sources externes. Bien que ces fournisseurs puissent proposer des devis plus bas, ils comportent des risques plus importants en termes de cohérence du produit, calendrier de livraison et service après-vente.

Lors de l'évaluation des fabricants, les acheteurs peuvent effectuer des évaluations selon les aspects suivants :

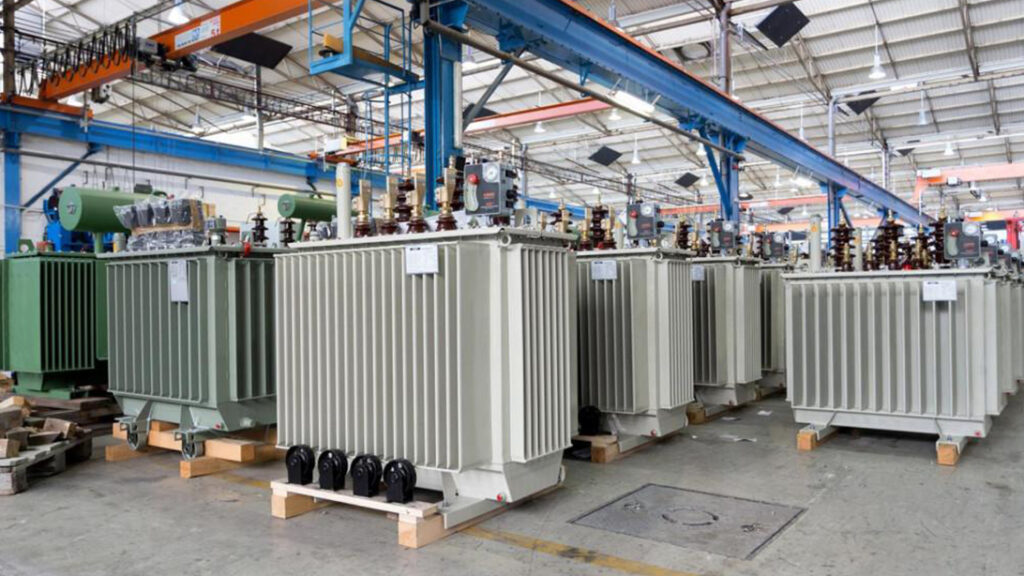

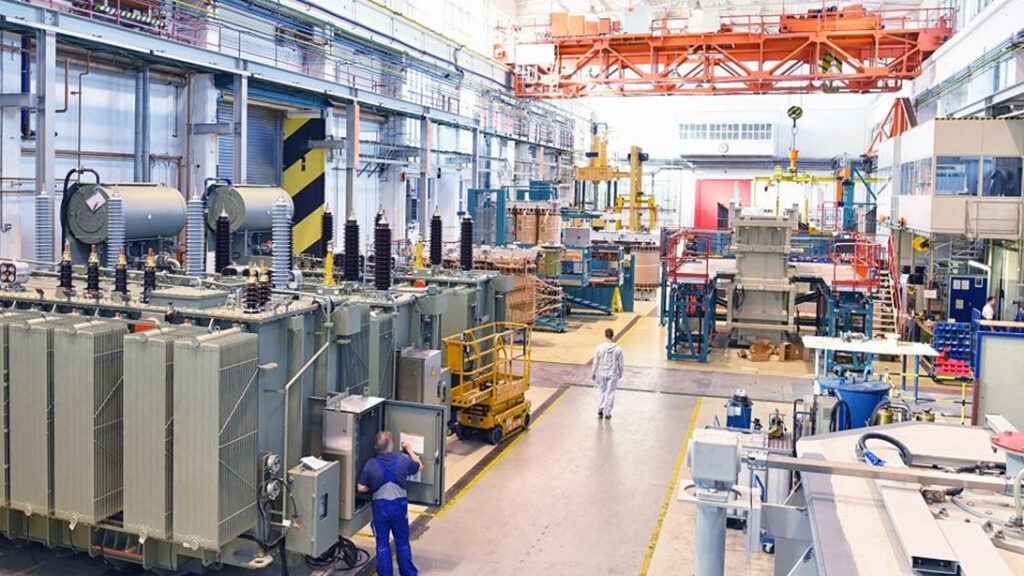

Niveau des installations et des équipements de production. Disposer de sa propre base de production et être équipé d'équipements de fabrication automatisés est un indicateur important pour mesurer la force globale d'un fabricant. Le traitement du noyau nécessite des lignes de refendage et de coupe automatiques ; la fabrication des bobinages nécessite des machines à bobiner les feuilles et des machines à bobiner verticales automatiques ; le séchage de l'isolation nécessite des réservoirs de séchage en phase vapeur ou des équipements de séchage en phase vapeur de kérosène ; et les essais en usine nécessitent un système complet d'essai et d'inspection.

Registres des processus de production. Lors des audits de fournisseurs, il est recommandé aux clients de demander des documents de qualité complets couvrant l'inspection des matières premières entrantes, les registres des processus de production et les rapports d'essais finaux en usine. Les acheteurs peuvent demander les documents de processus de production pour des commandes spécifiques afin de vérifier le fonctionnement réel du système de contrôle qualité du fournisseur.

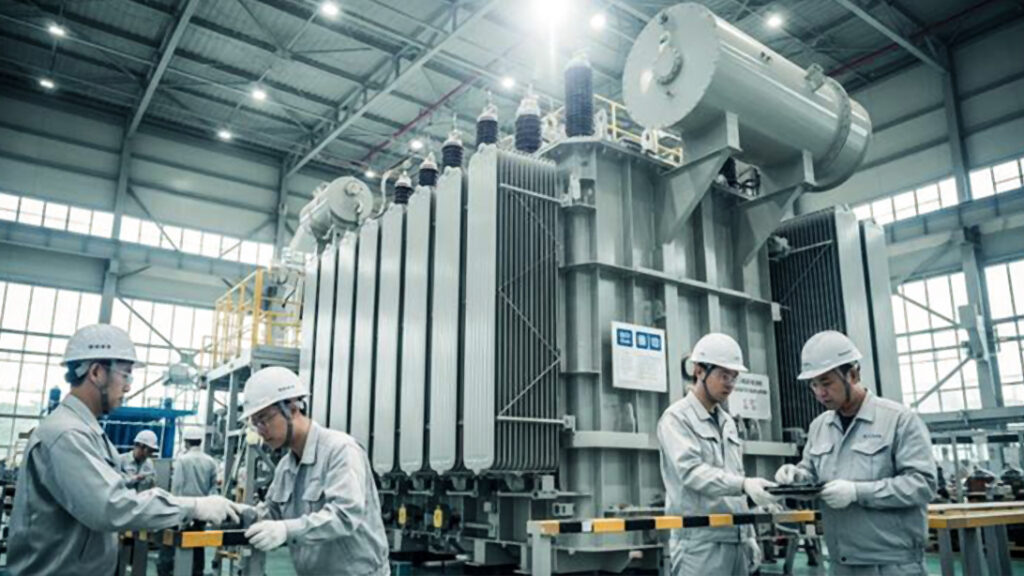

Inspection sur site ou audit d'usine par vidéo. Pour les projets où les inspections sur site ne sont pas possibles, des audits d'usine peuvent être effectués par des méthodes de vérification à distance. Les domaines clés à examiner comprennent les ateliers de production, l'état des travaux en cours, l'équipement d'essai et les entrepôts de produits finis.

Résumé des points d'évaluation :

• Si le fabricant possède sa propre base de production et ses équipements de fabrication de base
• S'il peut fournir des registres complets des processus de production
• S'il accepte les inspections sur site des clients ou les audits d'usine par vidéo

3. Conformité aux normes internationales

Pour l'approvisionnement de projets, la conformité aux normes est une base importante pour la sélection des fournisseurs. Les normes couramment appliquées dans les projets internationaux comprennent la norme pour transformateurs de puissance IEC 60076, la norme pour transformateurs de type sec IEC 60076-11, les normes de la série IEEE C57, et les spécifications techniques des réseaux locaux.

Dans les projets d'exportation réels, les clients n'exigent généralement pas seulement que les transformateurs soient « conformes à la norme IEC 60076 », mais exigent également des rapports d'essais de type correspondants pour la capacité nominale spécifique.

D'après notre expérience en matière de services de projet, le simple fait d'indiquer « conforme aux normes CEI » dans les documents de soumission est généralement insuffisant pour répondre aux exigences d'examen des projets EPC. De nombreux clients exigent en outre que les fournisseurs fournissent des rapports d'essais de type pour les produits présentant les niveaux de capacité et de tension correspondants.

Les acheteurs doivent confirmer les documents spécifiques suivants :

Rapports d'essais de type. Les essais de type réalisés conformément à la norme CEI 60076 doivent être délivrés par des laboratoires qualifiés. Les essais comprennent généralement des essais d'échauffement, des essais de choc de foudre, des essais de tenue au court-circuit et d'autres essais connexes. Le rapport doit correspondre au modèle, à la capacité et au niveau de tension du produit réellement acheté.

Rapports d'essais de routine. Enregistrements des essais de routine effectués sur chaque produit avant expédition, incluant les mesures de résistance des enroulements, les essais de rapport, les essais de pertes à vide, les essais de pertes en charge, les essais d'isolement et les essais de tenue à fréquence industrielle.

Conformité aux clauses normatives. Les documents techniques doivent préciser clairement quelles clauses spécifiques de IEC 60076 sont suivies pour la conception et la fabrication du produit.

Résumé des points d'évaluation :

• Si un rapport d'essai de type correspondant au modèle du produit est fourni
• Si des rapports d'essais de routine pour chaque produit sont fournis
• Si les documents techniques correspondent clairement à des clauses normatives spécifiques

4. Capacité d'essai des transformateurs

Les transformateurs sont des équipements à fonctionnement à long terme, et les capacités d'essai pendant le processus de fabrication affectent directement la fiabilité de l'équipement. Les fabricants disposant d'un système d'essai complet peuvent généralement garantir une qualité de produit plus stable.

Les essais de routine en usine comprennent les mesures de résistance des enroulements, les essais de rapport, les essais de pertes à vide, les essais de pertes en charge, les essais d'impédance, les essais d'isolement et les essais de tenue à fréquence industrielle.

Selon les exigences du projet, les essais de type peuvent inclure des essais d'échauffement, des essais de choc de foudre, des essais de tenue au court-circuit et des essais de décharges partielles.

Les projets d'approvisionnement internationaux exigent généralement que les fabricants fournissent une documentation d'essai complète pour garantir que l'équipement répond aux exigences de conception. Lors de la sélection des fournisseurs, les acheteurs doivent se concentrer sur l'examen de l'état d'étalonnage de l'équipement d'essai en usine, des qualifications du personnel d'essai et des procédures de contrôle qualité. Les fabricants disposant de laboratoires accrédités ISO 17025 bénéficient généralement d'une plus grande crédibilité concernant leurs données d'essai.

Résumé des points d'évaluation :

• Si un équipement d'essai complet en usine est disponible
• Si l'équipement d'essai est régulièrement étalonné et si les enregistrements d'essai sont correctement archivés
• Si des essais de type spéciaux peuvent être réalisés selon les exigences du projet

5. Contrôle qualité des matériaux du noyau

La performance des transformateurs dépend non seulement de la conception, mais aussi de la qualité des matériaux du noyau utilisés pendant le processus de fabrication.

Matériaux du noyau. Le noyau détermine l'efficacité opérationnelle d'un transformateur. Les transformateurs de haute qualité utilisent généralement de l'acier au silicium à grains orientés à haute densité de flux magnétique (acier Hi-B). La structure du noyau adopte des conceptions laminées à faibles pertes ou des conceptions de noyau bobiné tridimensionnel, combinées à une technologie de jointure multi-étapes. Ces conceptions permettent de réduire efficacement les pertes à vide, le bruit de fonctionnement et la consommation d'énergie à long terme.

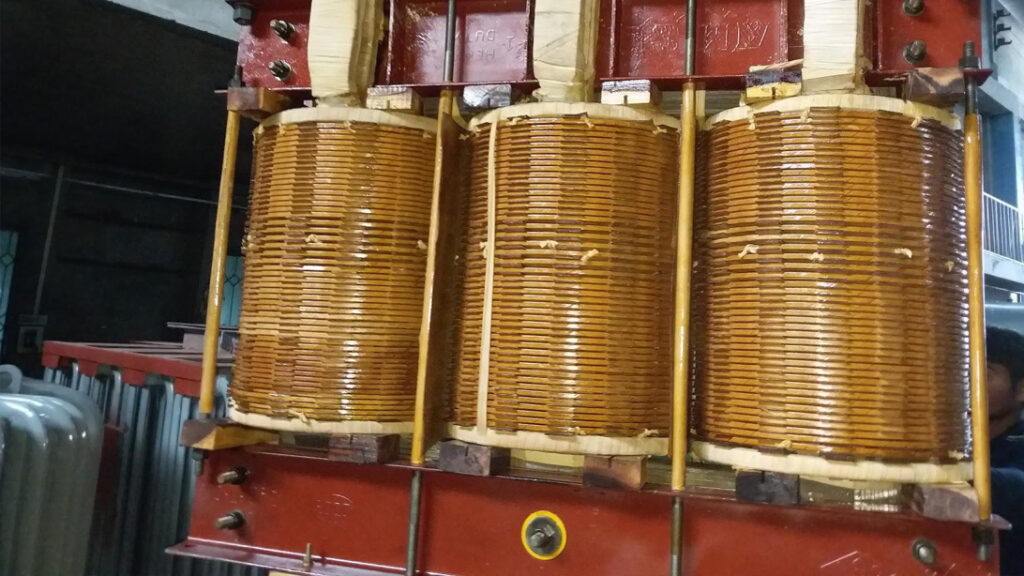

Matériaux de bobinage. Les bobinages influencent directement la capacité de charge, le niveau d'échauffement et la résistance aux courts-circuits du transformateur. Lors de l'approvisionnement, il est nécessaire de confirmer si le matériau de bobinage est en cuivre ou en aluminium, si les spécifications des conducteurs répondent aux exigences de conception et si la classe d'isolation (Classe F ou Classe H) est adaptée aux conditions d'exploitation du projet. Pour les projets industriels, les grandes installations et les projets d'énergie renouvelable, la fiabilité des bobinages est particulièrement critique.

Système d'isolation. Le niveau de résistance thermique et la performance de résistance au vieillissement des matériaux isolants affectent directement la durée de vie nominale des transformateurs. Pour les transformateurs immergés dans l'huile, le type d'huile isolante (huile minérale ou huile d'ester naturel) ainsi que les indicateurs de qualité de l'huile doivent également être confirmés.

Les acheteurs peuvent demander aux fabricants de fournir des informations sur les fournisseurs de matériaux du noyau, les rapports d'inspection à la réception et les données d'essai de performance des matériaux.

Résumé des points d'évaluation :

• Si le noyau utilise de l'acier au silicium orienté à haute densité de flux magnétique (acier Hi-B)
• Si le bobinage est en cuivre ou en aluminium, et si la classe d'isolation répond aux conditions d'exploitation
• Si les informations sur le fournisseur de matériaux du noyau et les rapports d'inspection à la réception peuvent être fournis

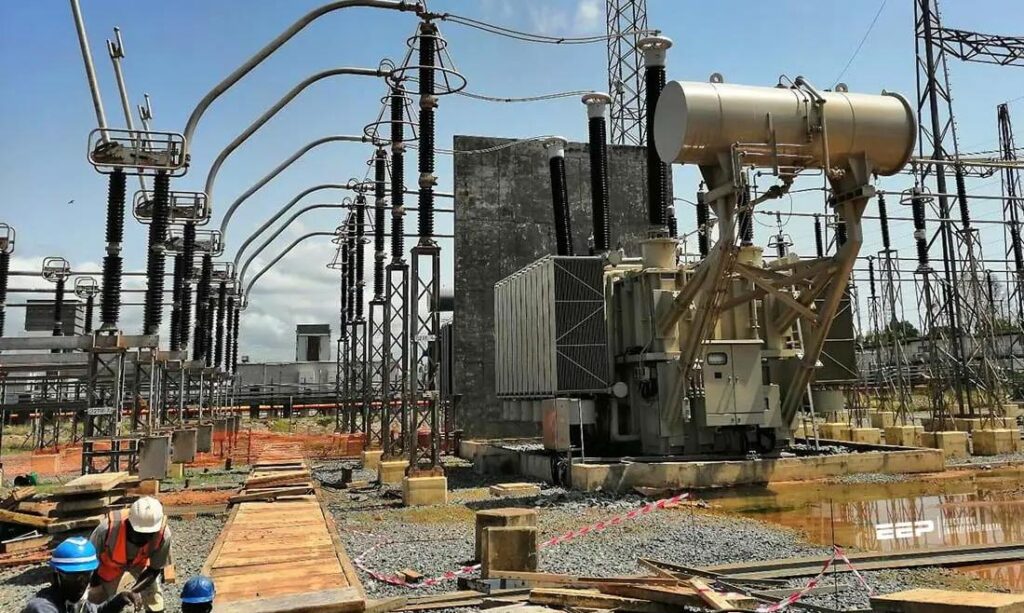

6. Recommandations pour l'évaluation de projet

Les fabricants ayant une expérience de projet ont généralement une meilleure compréhension des conditions d'exploitation dans différentes régions, des exigences en matière de documents techniques, des normes d'emballage et de transport, ainsi que des processus d'installation et de mise en service. Pour les entrepreneurs EPC, l'expérience de projet d'un fournisseur peut réduire directement les risques d'exécution du projet.

Marchés africains nécessitent de prendre en compte les environnements à haute température, l'impact de la poussière, les fluctuations du réseau et le transport sur longue distance. Les transformateurs sélectionnés doivent disposer de marges d'échauffement suffisantes, d'un indice de protection d'au moins IP54, et les surfaces des radiateurs doivent être corrigées en fonction des conditions de température ambiante.

Marchés du Moyen-Orient nécessitent de prendre en compte le fonctionnement à haute température, l'installation en extérieur et les exigences de protection contre la corrosion. L'équipement doit être doté de systèmes d'isolation résistants aux hautes températures, et le niveau de protection contre la corrosion doit être adapté aux environnements côtiers ou désertiques.

Marchés sud-américains nécessitent de prendre en compte l'humidité élevée, la corrosion par brouillard salin et les conditions de haute altitude. Les transformateurs doivent être conçus avec des revêtements anticorrosion conformes à la norme ISO 12944.

Marchés russes nécessitent de prendre en compte les climats extrêmement froids et les conditions de démarrage à basse température. Le point d'écoulement de l'huile isolante doit être inférieur à -45°C, et les matériaux d'étanchéité doivent conserver leur élasticité à basse température.

Les acheteurs peuvent évaluer l'expérience pratique d'un fabricant sur le marché cible grâce à des projets antérieurs, des références clients et des rapports de service sur site.

Expérience de projet : Les produits de Zisheng Electric ont été exportés vers des marchés tels que le Moyen-Orient, l'Amérique du Sud, l'Afrique et la Russie, accumulant une vaste expérience en ingénierie. Les projets typiques incluent :

• Projet de transformateur élévateur pour une grande centrale photovoltaïque en Arabie saoudite (plusieurs transformateurs élévateurs 33kV, environnement désertique à haute température)
• Projet d'alimentation électrique pour une aciérie en Zambie (transformateurs de distribution 11/0,415kV, climat tropical de plateau)
• Projet de sous-station du centre-ville de Brazzaville en République du Congo (transformateurs de distribution 33/0,4kV, climat de forêt tropicale humide)
• Projet de distribution électrique pour un parc industriel russe (transformateurs de distribution immergés dans l'huile 10kV, environnement extrêmement froid à -45°C)
• Projet d'alimentation électrique pour une usine de dessalement d'eau de mer à Djeddah en Arabie saoudite (transformateurs de type sec, environnement à forte teneur en brouillard salin le long de la côte de la mer Rouge)

Ces expériences de projet nous ont également aidés à développer une expertise en conception pour différentes conditions environnementales, telles que la conception de la dissipation thermique dans les régions à haute température, le traitement de protection contre la corrosion dans les zones côtières et l'optimisation des systèmes d'isolation dans les régions à basse température.

7. Capacité de support technique

L'approvisionnement en transformateurs n'est pas une simple transaction d'achat. Dans les projets d'ingénierie, le support technique du fournisseur accompagne tout le cycle de vie du projet.

Phase de solution technique. Les fabricants doivent aider les entrepreneurs EPC à confirmer les paramètres clés tels que la capacité du transformateur, le niveau de tension, l'impédance de court-circuit, le niveau d'efficacité énergétique, les exigences de protection contre la corrosion et l'indice de protection. En fonction des conditions du projet, les fournisseurs doivent recommander des solutions immergées dans l'huile ou de type sec, des conceptions standard ou des conceptions environnementales spéciales, ainsi que des produits standard ou des solutions personnalisées pour aider les clients à optimiser leurs décisions de sélection.

Phase de confirmation de la conception. Fournir des plans de détail, des plans de fondation, des schémas de câblage électrique et des manuels d'utilisation, et collaborer avec les bureaux d'études pour finaliser les revues de plans.

Phase d'installation et de mise en service. Conformément aux exigences contractuelles, du personnel technique doit être affecté sur le site du projet pour assurer le guidage de l'installation, de la mise en service et de l'exploitation.

Phase d'exploitation et de maintenance. Fournir une assistance technique à distance et répondre aux demandes de diagnostic de pannes et de formation opérationnelle par e-mail ou via des outils de messagerie instantanée.

Résumé des points d'évaluation :

• Si des services de conseil en sélection et d'optimisation de solutions sont fournis
• Si des documents techniques et des plans complets sont fournis
• Si une capacité de guidage d'installation sur site est disponible
• Si un support technique à distance à long terme et un approvisionnement en pièces de rechange sont fournis

Services de support technique : Zisheng Electric fournit un support technique complet couvrant le conseil en sélection, la confirmation des solutions techniques, la conception personnalisée, les tests en usine et le guidage de l'installation sur site. L'équipe de vente technique peut communiquer directement sur les questions techniques et commerciales en anglais. Conformément aux exigences contractuelles, du personnel technique peut être affecté sur les sites de projet pour guider l'installation, la mise en service et l'exploitation. Le personnel de service technique possède une expérience du terrain et a réalisé des missions sur site dans plusieurs pays, notamment au Nigeria, au Ghana, au Kenya, en Arabie saoudite et en Indonésie. Pour le support à distance, les demandes de consultation technique et de diagnostic de pannes peuvent être traitées dans un délai de 24 heures les jours ouvrables.

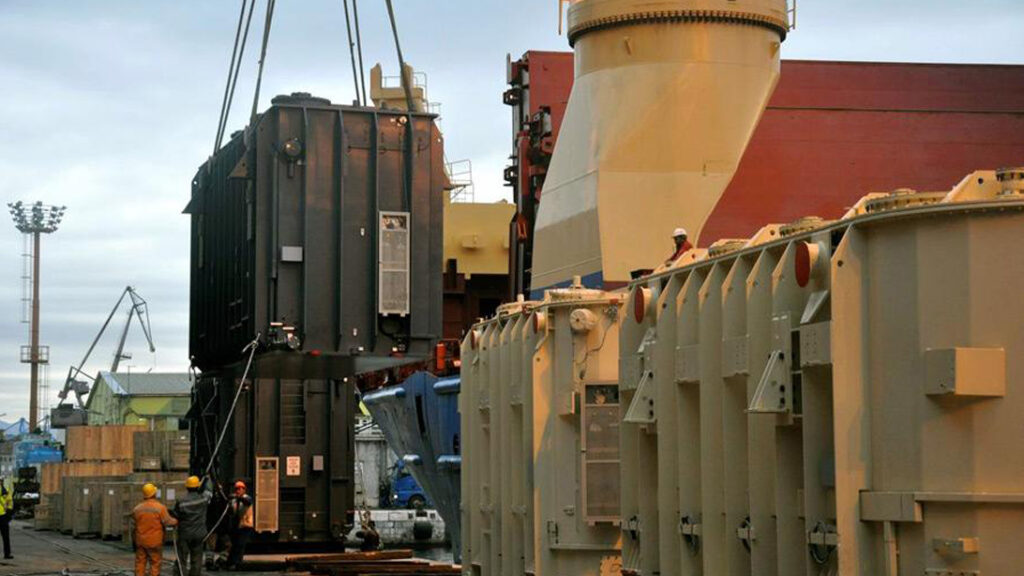

8. Évaluation de la capacité de livraison

Ces dernières années, la construction d'infrastructures mondiales a continué de croître, et les cycles d'approvisionnement de certains équipements électriques ont été affectés. Pour les projets à grande échelle, la capacité de livraison est devenue un facteur important lors de la sélection des fournisseurs.

Avant l'achat, il est recommandé de confirmer les informations suivantes :

• Délai de livraison des produits standard et cycle de production des produits personnalisés
• État des stocks de matières premières et stabilité de la chaîne d'approvisionnement
• Calendrier de production et taux d'utilisation des capacités
• Calendrier de confirmation technique et calendrier de réception FAT
• Plan d'expédition et solutions d'emballage pour le transport maritime ou terrestre

Dans les projets EPC réels, nous recommandons généralement aux clients d'exiger des fournisseurs qu'ils fournissent des calendriers de production détaillés, incluant l'approvisionnement en matières premières, la fabrication des bobinages, l'assemblage final, les tests FAT et les étapes d'expédition, et qu'ils terminent la fabrication et les tests avant les délais spécifiés au contrat.

Pour les projets, le plan d'emballage doit prendre en compte les exigences de protection contre l'humidité, de prévention de la rouille et de résistance aux chocs pour le transport maritime. Transformateurs immergés dans l'huile doit être transporté en utilisant des méthodes de pompage sous vide et de remplissage à l'azote pour garantir que le système d'isolation reste protégé de l'humidité pendant le transport longue distance.

Résumé des points d'évaluation :

• Si un calendrier de production clair et un engagement de livraison sont fournis
• Si une chaîne d'approvisionnement stable en matières premières est disponible
• Si la solution d'emballage répond aux exigences d'exportation pour le transport maritime
• Si la fabrication et l'expédition peuvent être réalisées dans les délais contractuels

9. Liste de contrôle pour l'évaluation des fournisseurs de transformateurs

10. Conclusion

L'objectif principal de l'achat de transformateurs n'est pas d'acquérir des équipements au prix le plus bas, mais de choisir un partenaire capable de garantir un fonctionnement fiable à long terme. Un fabricant de transformateurs fiable doit disposer de capacités de production stables, d'un système de fabrication conforme aux normes internationales, de capacités de test complètes, d'une vaste expérience de projet et d'un support technique réactif.

Pour les projets d'ingénierie, la construction de réseaux électriques et les projets industriels, la qualité de l'équipement détermine directement la stabilité du fonctionnement du projet. Sélectionner un fabricant de transformateurs expérimenté et techniquement fiable permet de réduire les coûts de maintenance futurs, d'améliorer le retour sur investissement du projet et d'assurer la sécurité à long terme des systèmes électriques.

Zisheng Electric est spécialisé dans la recherche, le développement et la fabrication de transformateurs à huile, transformateurs secs, transformateurs en alliage amorphe et équipements électriques associés. L'entreprise peut concevoir et fabriquer des produits conformément aux normes internationales telles que IEC 60076 et GOST, desservant des marchés incluant le Moyen-Orient, l'Amérique du Sud, l'Afrique et la Russie.

Pour toute consultation sur la sélection de transformateurs, la confirmation de solutions techniques ou le support d'approvisionnement pour des projets spécifiques, veuillez envoyer les paramètres du projet via les canaux officiels de Zisheng Electric afin d'obtenir un retour technique.
