Selección de transformadores para parques industriales en Etiopía: estabilidad de tensión, altitud y cargas de motores
La selección de transformadores para parques industriales en Etiopía rara vez es un simple ejercicio de capacidad. La cadena eléctrica puede incluir un punto de conexión a la red, un alimentador de media tensión de gran longitud, el transformador principal, un generador o fuente de reserva, aparamenta, motores grandes, líneas de proceso y controles sensibles. Un transformador puede estar correctamente dimensionado sobre el papel y aun así generar problemas de producción si la fuente es débil, se ignora la altitud del emplazamiento o el arranque del motor se verifica solo después de que el equipo haya llegado.
En Zisheng Electric, cuando revisamos los requisitos de transformadores para un proyecto de parque industrial en Etiopía, normalmente comenzamos con el diagrama unifilar y el programa de cargas en lugar de una clasificación de catálogo. Preguntamos dónde está el punto de acoplamiento común, qué distancia recorre el alimentador, qué cargas arrancan simultáneamente, qué puede tolerar la producción durante una interrupción y si se ha reservado espacio para una futura expansión. Estas preguntas definen la potencia nominal del transformador, la impedancia, la disposición de las derivaciones, la refrigeración, la protección y la filosofía de redundancia.
La Ethiopian Electric Utility ha publicado estudios de clientes que describen las interrupciones y las fluctuaciones de tensión como preocupaciones planteadas por los clientes industriales. Eso no significa que todos los emplazamientos tengan la misma calidad de suministro. Significa que el equipo de EPC debe obtener datos de la red eléctrica específicos para el proyecto y medir la fuente real siempre que sea posible, en lugar de asumir una red rígida y estable.

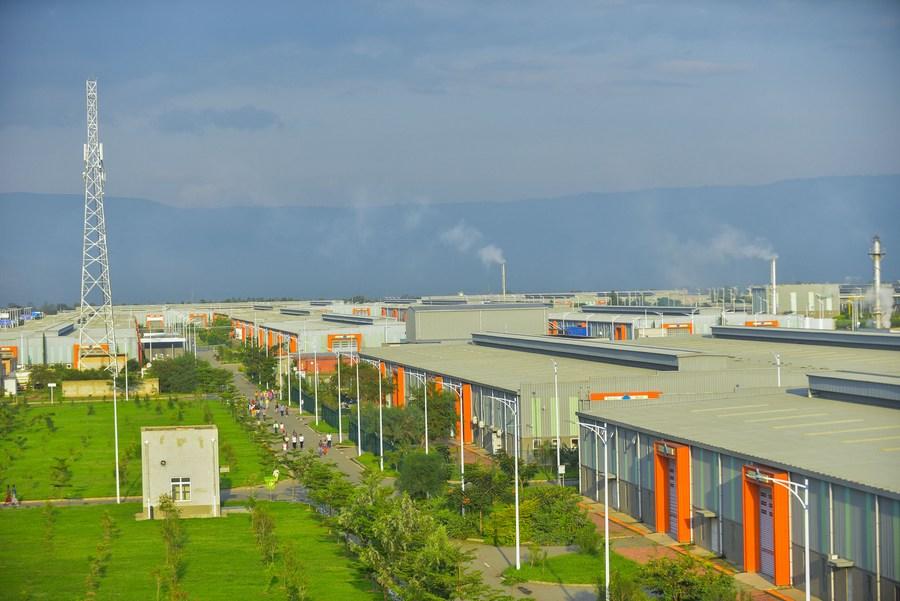

Por qué los parques industriales de Etiopía necesitan un estudio de transformadores específico para cada proyecto
Los parques industriales integran cargas dispares en un mismo sistema de distribución. Las líneas textiles, compresores, bombas, enfriadoras, máquinas de soldar, cintas transportadoras, hornos, iluminación, oficinas y sistemas de datos no se comportan de la misma manera. Algunos consumen una carga constante. Otros crean picos de arranque cortos o corriente armónica. La suma de las placas de características no muestra la coincidencia, el ciclo de trabajo, la secuencia de reinicio ni el efecto de una expansión temporal de la producción. Para cargas industriales críticas, el equipo de EPC debe solicitar el nivel de cortocircuito mínimo y máximo en el PCC en lugar de depender únicamente de la tensión nominal de la red. Cuando estén disponibles, también deben incluirse en el estudio del sistema la tensión de funcionamiento mínima y máxima, la impedancia del alimentador y los perfiles de tensión registrados.
La fuente también es importante. Un transformador conectado cerca de una subestación potente presenta un perfil de tensión diferente al de uno situado al final de un alimentador largo. Cuando la red aguas arriba es débil, el arranque del motor puede reducir la tensión del bus de baja tensión lo suficiente como para disparar contactores, variadores de frecuencia, fuentes de alimentación de PLC o controles de proceso. Aumentar los kVA del transformador sin revisar el alimentador puede incrementar los costes sin resolver la limitación real.
| Condición del proyecto | Impacto en el transformador | Riesgo principal de ingeniería | Verificación recomendada |
|---|---|---|---|
| Alimentador de servicios públicos largo o débil | Voltaje primario más bajo y variable | Bajo voltaje en el bus de BT, arranque inestable del motor, disparos molestos | Obtener el voltaje mínimo y máximo en el PCC, la impedancia del alimentador y el perfil de voltaje medido |
| Sitio de gran altitud | La densidad del aire reducida afecta el enfriamiento y el rendimiento del aislamiento externo | Aumento de temperatura o margen dieléctrico por debajo de los requisitos del proyecto | Indicar la altitud del sitio en la hoja de datos y confirmar la corrección o disposición de diseño aplicable |
| Motores grandes y compresores | Alta corriente de corta duración y caída de voltaje | Fallos en el arranque, desconexión del contactor, interrupción del proceso | Revisar la lista de motores, el método de arranque, los arranques simultáneos y la caída de bus aceptable |
| Cortes frecuentes o transferencia a generador | Desenergización, reenergización y cambios de fuente repetidos | Corriente de irrupción, coordinación de protección incorrecta, reinicio inestable | Definir la secuencia de transferencia, la disposición del neutro, la lógica de protección y la restauración de carga por etapas |
| Expansión planificada de la fábrica | Mayor carga futura y nivel de falla | Sobrecarga temprana o equipos de primera etapa sobredimensionados | Separar la carga firme de la primera fase de la capacidad futura reservada y verificar las capacidades nominales de la aparamenta |
Confirme la interfaz de la red eléctrica antes de seleccionar los kVA
La solicitud de la empresa eléctrica, el diagrama unifilar aprobado y el acuerdo de conexión deben definir el punto de suministro y las condiciones de tensión que el transformador debe aceptar. La consulta debe indicar la tensión nominal, la tensión máxima para el equipo, la frecuencia, la disposición de puesta a tierra, el nivel de cortocircuito, la variación de tensión permitida y cualquier requisito de medición o protección específico de la empresa eléctrica. Si estos valores no están disponibles, márquelos como puntos técnicos abiertos. No copie el programa de tensión de otro parque en un nuevo proyecto.
Solicite datos de origen tanto en condiciones normales como anormales. La tensión mínima de funcionamiento es importante para el par motor y los equipos de baja tensión. La tensión máxima afecta a la coordinación del aislamiento y a la selección de tomas. El nivel de falla determina el esfuerzo mecánico del transformador, la capacidad nominal de la aparamenta, los ajustes de protección y el esfuerzo térmico de los cables. Estos datos deben permanecer trazables a través del diseño del transformador, la documentación de las pruebas de aceptación en fábrica (FAT) y la puesta en servicio.
El rango de derivación debe resolver un problema de tensión definido
Un cambiador de tomas sin carga es útil cuando el nivel de la fuente a largo plazo difiere de la relación del transformador, pero no puede regular un bus que cambia a lo largo del día. Un cambiador de tomas bajo carga puede proporcionar una regulación activa en transformadores con capacidades adecuadas, aunque añade controles de accionamiento, retroalimentación de posición, mantenimiento e interfaces de protección. La elección correcta depende del perfil de tensión medido y de la tolerancia del proceso.
En la revisión del diseño, compare el rango primario esperado con la tensión de baja tensión requerida bajo carga. Incluya la impedancia del transformador y la caída de tensión en el alimentador. Un rango de tomas seleccionado por costumbre puede situar el punto de funcionamiento preferido cerca de una posición extrema, dejando poco margen para cambios estacionales o de red.
Calcule la carga como un escenario operativo, no como un total de hoja de cálculo
El programa de carga debe identificar los kW conectados, el factor de potencia, la eficiencia, el factor de demanda, el ciclo de trabajo, el método de arranque, las características armónicas y la criticidad. Separe las cargas de proceso continuo de las máquinas intermitentes y las cargas futuras. Luego, construya casos operativos: producción normal, demanda máxima coincidente, arranque del motor más grande, reinicio post-interrupción, operación con generador, interrupción por mantenimiento y etapa de expansión.
La capacidad en kVA del transformador debe soportar el peor caso operativo creíble con un margen térmico documentado. Un factor de sobredimensionamiento general puede ocultar datos de carga deficientes y aumentar el costo inicial y las pérdidas en vacío. Dependiendo de la impedancia del transformador seleccionada y de la potencia del sistema aguas arriba, también puede afectar a la corriente de falla prospectiva y a la capacidad de la aparamenta aguas abajo. Por el contrario, seleccionar exactamente el valor calculado en el pico no deja margen para cambios en la producción, condiciones ambientales, armónicos o errores de previsión.
El arranque de motores puede determinar la potencia nominal del transformador
Los motores de inducción pueden consumir varias veces la corriente nominal durante el arranque directo. El efecto real depende del tamaño del motor, la corriente de rotor bloqueado, el factor de potencia de arranque, la impedancia del transformador, la impedancia del alimentador, la potencia de la fuente y la carga mecánica. El arranque estrella-triángulo, los arrancadores suaves y los variadores de frecuencia cambian el perfil de corriente, pero introducen sus propias cuestiones de interfaz y armónicos.
Para las consultas de EPC, nuestros ingenieros suelen solicitar la lista de motores con los kW nominales, la tensión, el método de arranque, los arranques por hora, el tiempo de aceleración y la lógica de arranque simultáneo. Luego revisamos la caída de tensión del bus y el par disponible en los terminales del motor. Si la tensión cae demasiado, el motor puede acelerar lentamente, consumir una corriente alta durante más tiempo y reducir aún más la tensión del bus. El problema se vuelve autorreforzante.
La misma lógica de ingeniería aparece en nuestra guía sobre la adquisición de transformadores para plantas industriales nigerianas, pero el proyecto de Etiopía aún requiere su propio estudio de fuentes, altitud del sitio, secuencia de carga e interfaz de servicios públicos.
La altitud y las condiciones locales del emplazamiento deben incluirse en la ficha técnica
Etiopía incluye ubicaciones de proyectos en tierras altas y bajas, por lo que el nombre del país no puede reemplazar un cronograma de condiciones del sitio. Registre la altitud de instalación, las temperaturas ambiente máxima y mínima, el ciclo diario de temperatura, la exposición al polvo, la humedad, la ubicación interior o exterior, la ventilación y los requisitos sísmicos o de transporte establecidos por el proyecto.
A mayor altitud, la menor densidad del aire puede debilitar la refrigeración natural y afectar el rendimiento del aislamiento externo. La respuesta de diseño puede implicar un margen de refrigeración adicional, una evaluación revisada del aumento de temperatura o disposiciones de aislamiento según la norma aplicable y las especificaciones del proyecto. El fabricante no puede evaluar esto si la consulta solo indica “Etiopía” y deja la altitud en blanco.
Las instalaciones interiores de tipo seco necesitan un cálculo de ventilación, no solo un código IP de envolvente. Las unidades exteriores sumergidas en aceite necesitan espacio libre para el radiador, revisión de exposición solar, protección contra la corrosión, drenaje, coordinación de contención de aceite y acceso mantenible a válvulas y accesorios. Las pantallas contra el polvo que nunca se limpian pueden convertirse en una restricción de refrigeración; especifique la responsabilidad de acceso y mantenimiento.

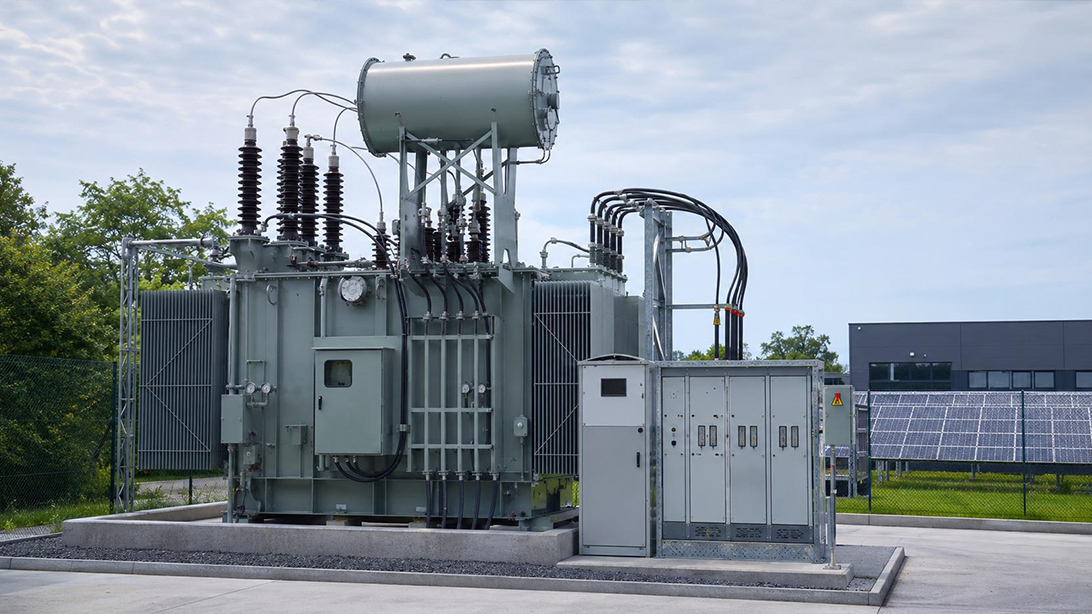

Elija entre tipo seco o sumergido en aceite según el riesgo de la instalación
Los transformadores sumergidos en aceite generalmente ofrecen un alto rendimiento en exteriores, una refrigeración eficiente y flexibilidad en un amplio rango de potencias. Requieren una separación contra incendios adecuada, contención de aceite, drenaje y planificación de mantenimiento. Los transformadores de tipo seco evitan el dieléctrico líquido y a menudo se prefieren dentro de los edificios de producción, pero no están exentos de mantenimiento. El polvo, las vías de aire bloqueadas, la alta temperatura ambiente y una ventilación insuficiente pueden reducir su margen térmico.
Nuestra comparación de la selección de transformadores sumergidos en aceite y de tipo seco explica el equilibrio general. Para un parque industrial, decida a nivel de sala y subestación: estrategia contra incendios, ruta de cables, ventilación, ruido, contención ambiental, acceso para reemplazo y las consecuencias de una interrupción si una unidad falla.
Las referencias de productos relevantes incluyen el transformador sumergido en aceite de 400 kVA, el transformador de tipo seco de 200 kVA, y las tareas de mayor tensión representadas por el transformador de potencia de 35–46 kV. Estas son referencias de configuración; las clasificaciones e interfaces finales deben ajustarse a los datos del proyecto.
Redundancia, transferencia de generador y filosofía de reinicio
Un solo transformador puede ser suficiente para un proceso no crítico con un tiempo de interrupción tolerable. Las plantas con producción continua, materiales sensibles a la temperatura, tratamiento de agua, aire comprimido o sistemas de seguridad pueden requerir dos transformadores, seccionamiento de barras, respaldo de generador o una estrategia de repuestos definida. La redundancia no se logra dibujando dos símbolos de transformador. El equipo de conmutación, la protección, los cables, los suministros auxiliares y los procedimientos operativos deben permitir la transferencia prevista.
Cuando se incluye un generador, confirme la secuencia de energización del transformador, la capacidad de irrupción, la puesta a tierra del neutro, las referencias de protección, la lógica de sincronización o de transición abierta, y qué cargas se restablecen primero. Arrancar todos los motores inmediatamente después de una interrupción puede crear una caída de tensión mayor que la de la producción normal. Un programa de reinicio escalonado suele ofrecer una mayor fiabilidad que simplemente aumentar la capacidad del transformador.
| Entrada de diseño | Por qué es importante | Verificación de adquisiciones |
|---|---|---|
| Diagrama unifilar y disposición de barras | Define las interfaces de fuente, transformador, enlace y carga | Confirmar los estados operativos normal, de mantenimiento y de emergencia |
| Perfil de carga a 12 meses y plan de expansión | Separa la demanda real de la carga conectada | Indicar la carga actual, la carga reservada y la fecha prevista de energización |
| Lista de motores y variadores de frecuencia (VFD) | Determina la caída de tensión de arranque, los armónicos y la carga térmica | Proporcionar el método de arranque, el servicio, el tiempo de aceleración y la secuencia simultánea |
| Datos de fallas de la red eléctrica y del generador | Controla la impedancia, el equipo de conmutación y la coordinación de protecciones | Calcular los casos de falla mínimos y máximos para cada estado de fuente |
| Cronograma de condiciones del sitio | Diseño de refrigeración, aislamiento y envolvente de los accionamientos | Registrar altitud, ambiente, polvo, humedad, ventilación y tipo de instalación |
| Cronograma de carga crítica y reinicio | Define la redundancia y la recuperación ante interrupciones | Identificar la reducción de carga, el tiempo de transferencia y la restauración por etapas |
La protección y las pruebas de aceptación en fábrica (FAT) deben reflejar el sistema real
La protección del transformador debe coordinarse con el alimentador ascendente, el tablero de baja tensión, el generador, los motores grandes y el sistema de puesta a tierra. Los ajustes de sobrecorriente copiados de una hoja estándar pueden dispararse durante el arranque del motor o no proteger el caso de falla mínimo. La protección diferencial, la falla a tierra restringida, los dispositivos de temperatura, el relé Buchholz, el alivio de presión y la indicación de temperatura del devanado deben incluirse solo cuando sean apropiados para la clasificación y el diseño, con interfaces completas de alarma y disparo.
La FAT debe verificar las características eléctricas garantizadas y las interfaces de accesorios requeridas por la especificación de compra. Los registros típicos incluyen resistencia del devanado, relación y grupo vectorial, impedancia y pérdida de carga, pérdida y corriente sin carga, pruebas dieléctricas, comprobaciones funcionales, revisión de placa de características y verificación del cableado. El alcance exacto de las pruebas rutinarias, de tipo y especiales debe seguir la norma aprobada y el contrato.
La secuencia de fabricación descrita en nuestra guía del proceso de fabricación de transformadores IEC ayuda a los equipos de adquisiciones a identificar puntos útiles de inspección y verificación. Para proyectos donde la estabilidad y la expansión del alimentador son predominantes, la guía de adquisición de transformadores para minería en Zambia proporciona otra comparación sin reemplazar el estudio específico de Etiopía.
Qué enviar para una revisión de transformadores en un parque industrial de Etiopía
Un fabricante de transformadores confiable Transformador para parque industrial en Etiopía La consulta debe incluir el diagrama unifilar, los datos de conexión de la red eléctrica, la ficha técnica del transformador, el programa de carga, la lista de motores y variadores de frecuencia (VFD), la altitud del sitio, las condiciones ambientales, la disposición de la sala o al aire libre, los detalles del generador, la filosofía de protección, el plan de expansión y los documentos requeridos para las pruebas de aceptación en fábrica (FAT). Si se dispone de mediciones desde el punto de conexión, incluya el voltaje mínimo y máximo, así como el perfil temporal.
Zisheng Electric puede proporcionar soluciones técnicas adaptadas para transformadores sumergidos en aceite, transformadores de tipo seco, transformadores de potencia, subestaciones compactas, aparamenta de media tensión y equipos de distribución relacionados, basándose en la capacidad del proyecto, el nivel de voltaje, las condiciones ambientales y las especificaciones técnicas. Nuestro equipo de ingeniería revisará los requisitos y responderá a las consultas del proyecto en un plazo de 24 horas.
