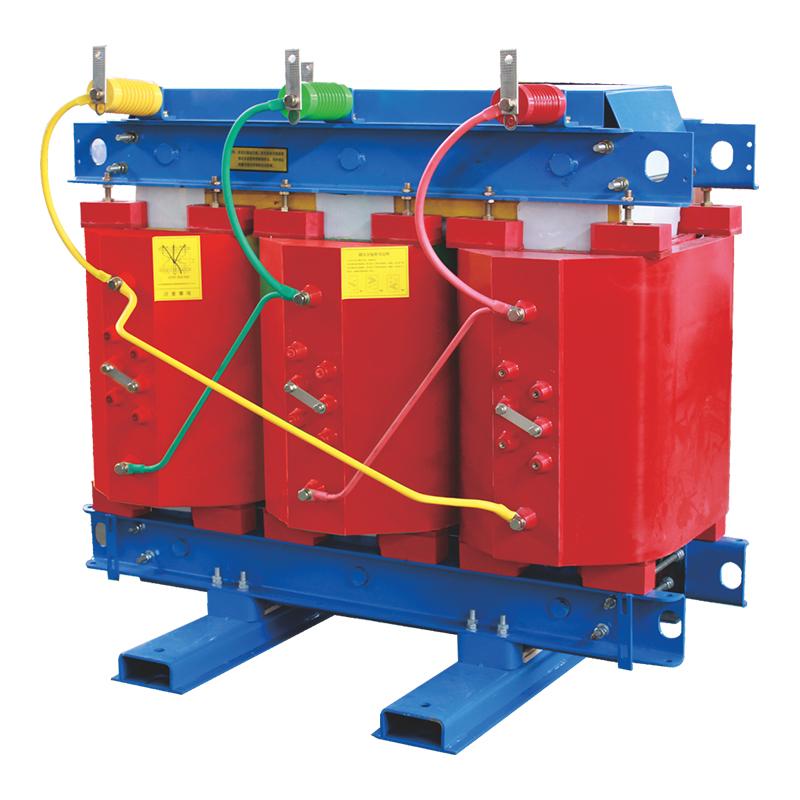

El transformador seco de 80 kVA lanzado por NPC ELECTRIC adopta una avanzada tecnología de aislamiento seco, tiene las ventajas de alta eficiencia, protección del medio ambiente y seguridad, y se utiliza ampliamente en sistemas de energía industriales, comerciales y residenciales. El transformador tiene un diseño compacto, una fuerte capacidad de carga, una operación estable y reduce efectivamente la pérdida de energía. La estructura libre de aceite reduce el riesgo de incendio, cumple con los estándares modernos de medio ambiente verde y es adecuada para su uso en entornos con altos requisitos de estabilidad de energía y bajo ruido.
El Transformador seco de 80 kVA es un transformador de distribución de alto rendimiento, seguro y respetuoso con el medio ambiente, diseñado para aplicaciones de distribución de energía de media y baja tensión. Se utiliza ampliamente en lugares donde la seguridad contra incendios, la confiabilidad operativa, el bajo mantenimiento y la protección del medio ambiente son requisitos críticos, incluidos edificios comerciales, instalaciones industriales, proyectos de energía renovable, hospitales, centros de datos y sistemas de infraestructura.
A diferencia de los transformadores tradicionales sumergidos en aceite, el transformador seco adopta una estructura de aislamiento de resina epóxica libre de aceite, lo que elimina el riesgo de fugas de aceite y reduce los peligros de incendio. Esto lo convierte en una solución ideal para instalaciones interiores, edificios de alta densidad y áreas con estrictos requisitos de seguridad.
El transformador se fabrica utilizando un núcleo de acero silicio orientado de alta calidad diseño de circuito magnético optimizado. La avanzada estructura del núcleo reduce efectivamente las pérdidas en vacío, mejora la eficiencia energética, minimiza el ruido operativo y garantiza un rendimiento estable durante la operación a largo plazo.
El sistema de bobinado adopta conductores de cobre o aluminio de alta calidad y tecnología de fundición avanzada. El bobinado de resina epóxica proporciona una excelente resistencia al aislamiento, durabilidad mecánica y resistencia a la humedad, el polvo y los cambios de temperatura. Este diseño mejora la resistencia al cortocircuito y asegura un funcionamiento fiable bajo condiciones de carga variable.
El transformador seco de 80 kVA utiliza un eficiente sistema de refrigeración natural por aire (AN) o refrigeración forzada por aire opcional (AF), permitiendo una disipación de calor efectiva sin la necesidad de aceite para transformadores. La estructura compacta, el diseño liviano y las opciones flexibles de instalación lo hacen adecuado para entornos de espacio limitado y subestaciones interiores.
Cada transformador se fabrica a través de estrictos procedimientos de control de calidad, desde la selección de materias primas hasta el ensamblaje final. Antes del envío, cada unidad se somete a pruebas rutinarias exhaustivas, incluyendo pruebas de resistencia de aislamiento, pruebas de resistencia de bobinas, pruebas de relación de voltaje, pruebas de pérdida en vacío, pruebas de pérdida de carga, pruebas de resistencia dieléctrica y pruebas de aumento de temperatura para garantizar el cumplimiento de los estándares internacionales y la operación confiable en campo.
Con un excelente rendimiento de seguridad, características eléctricas estables y una larga vida útil, el Transformador seco de 80 kVA proporciona una solución de distribución de energía eficiente para sistemas eléctricos modernos.
Zisheng somos un fabricante profesional con más de 19 años de experiencia en la producción de Transformadores Sumergidos en Aceite, Subestación Compacta, Transformadores Montados en Base, Transformadores Montados en Poste y Transformadores de Tipo Seco. Poseemos los certificados de ISO/CE/IEC 60076 y TUV Rheinland.
Los transformadores pasan por rigurosas pruebas FAT y de tipo, y apoyan la personalización de voltaje/capacidad. Bienvenido a consultar por Catálogo y Producto. puede contactarnos por correo electrónico [email protected].
Un edificio comercial requería una solución de distribución de energía segura y confiable para apoyar los sistemas de iluminación, equipos HVAC, ascensores y cargas eléctricas diarias. Debido a los requisitos de instalación en interiores y estrictos estándares de seguridad contra incendios, el cliente seleccionó un Transformador seco de 80 kVA para el sistema de distribución de baja tensión.
El transformador fue diseñado con aislamiento de resina epóxica, núcleo de acero silicio de baja pérdida y tecnología de refrigeración por aire eficiente, proporcionando una salida de voltaje estable, un excelente rendimiento de seguridad y una operación de bajo mantenimiento.
Después de la instalación, el transformador aseguró con éxito un suministro continuo de energía para el edificio, mejoró la confiabilidad del sistema eléctrico y proporcionó una solución energética segura para la operación a largo plazo.
Tipo de Proyecto: Suministro de energía para edificios comerciales
Producto: Transformador seco de 80 kVA
Aplicación: Sistema de Distribución Interior
Estándar: IEC 60076
Voltaje: Personalizado (por ejemplo, 10kV/0.4kV)
| Potencia Nominal | 80 kVA | |
| Clasificación de Voltaje Primario | 2.4-34.5kV | |
| Voltaje Secundario | 480/277V 400/230V 380/220V Personalizado | |
| Frecuencia | 50/60Hz | |
| Grupo Vectorial | Dyn11,Yyn0,Dyn5 | |
| Material de Bobinado | Aluminio/Cobre | |
| Eficiencia | Como IEEE,Doe 2016,CAS Std o Personalizado | |
| Voltaje de Impedancia | Nominal 2% o Personalizado 1.1-5.75% | |
| Altitud | ≤1,000m o Personalizado | |
| Material de cerramiento | Acero Inoxidable 304 | |
| Peso total | 400 kg | |
| Dimensiones generales (L×W×H) en. | 700×600×1050（mm) | |
| Aislador de alta tensión |
| Buje LV |
| Conector de cambiante de toma |
| Gancho de elevación para transformador completo |
| Placa de nombre |
El Transformador seco de 80 kVA se utiliza ampliamente en sistemas de distribución de energía interiores y ambientalmente sensibles donde la seguridad, la confiabilidad y el bajo mantenimiento son importantes.
Proporciona distribución de energía segura y estable para edificios de oficinas, centros comerciales, hoteles y instalaciones comerciales, apoyando la iluminación, sistemas HVAC, ascensores y cargas eléctricas diarias.
Utilizado en fábricas, talleres y plantas de producción para suministrar energía confiable a equipos de automatización, maquinaria y sistemas de fabricación.
Adecuado para aplicaciones de energía crítica que requieren alta confiabilidad, bajo mantenimiento y operación continua.
Aplicado en hospitales, aeropuertos, escuelas, estaciones de metro y otras instalaciones públicas donde la seguridad contra incendios y la confiabilidad de la energía son esenciales.
Utilizado en plantas de energía solar, sistemas de energía eólica y proyectos de almacenamiento de energía para una conversión de voltaje eficiente y conexión a la red.
Ideal para subestaciones subterráneas, edificios de gran altura y ubicaciones con espacio de instalación limitado debido a su diseño compacto y libre de aceite.
Aplicaciones Típicas:
✔ Edificios Comerciales
✔ Plantas Industriales
✔ Centros de Datos
✔ Hospitales y Instalaciones Públicas
✔ Sistemas de Energía Renovable
✔ Estaciones de Distribución de Energía Interior
Transformador Seco de 80kVA — Solución de Energía Segura, Eficiente y Confiable para Sistemas Eléctricos Modernos.
El transformador seco de 80kVA se utiliza principalmente para la distribución de energía segura y confiable en edificios comerciales, instalaciones industriales, centros de datos, hospitales, proyectos de energía renovable y subestaciones interiores.
Los transformadores secos utilizan aislamiento de resina epoxi en lugar de aceite de transformador, proporcionando mayor seguridad contra incendios, sin riesgo de fugas de aceite, menores requisitos de mantenimiento y mejor idoneidad para instalaciones interiores.
La relación de voltaje se puede personalizar de acuerdo con los requisitos del proyecto, tales como 10kV/0.4kV, 11kV/0.4kV, 13.8kV/0.48kV, o otros niveles de voltaje.
Sí. Debido a su diseño sin aceite y su excelente rendimiento de seguridad contra incendios, es especialmente adecuado para subestaciones interiores, edificios comerciales, hospitales y otras aplicaciones con limitaciones de espacio.
El método de refrigeración estándar es AN (Refrigeración Natural por Aire). Opcional AF (Refrigeración Forzada por Aire) se puede proporcionar para requisitos de carga más altos.
Sí. El aislamiento de resina epoxi proporciona una excelente resistencia a la humedad, el polvo y los cambios de temperatura, lo que lo hace adecuado para diversos entornos operativos.
Cada transformador pasa por pruebas completas en fábrica, incluyendo:
Sí. Proporcionamos soluciones personalizadas que incluyen relación de voltaje, frecuencia, material del devanado, clase de protección, diseño de envoltura y requisitos de instalación.
Con una instalación y operación adecuadas, el transformador puede proporcionar un servicio confiable por 20–30 años o más con un mantenimiento mínimo.
El transformador está diseñado y fabricado de acuerdo con estándares internacionales como IEC 60076, asegurando un rendimiento y seguridad confiables.
