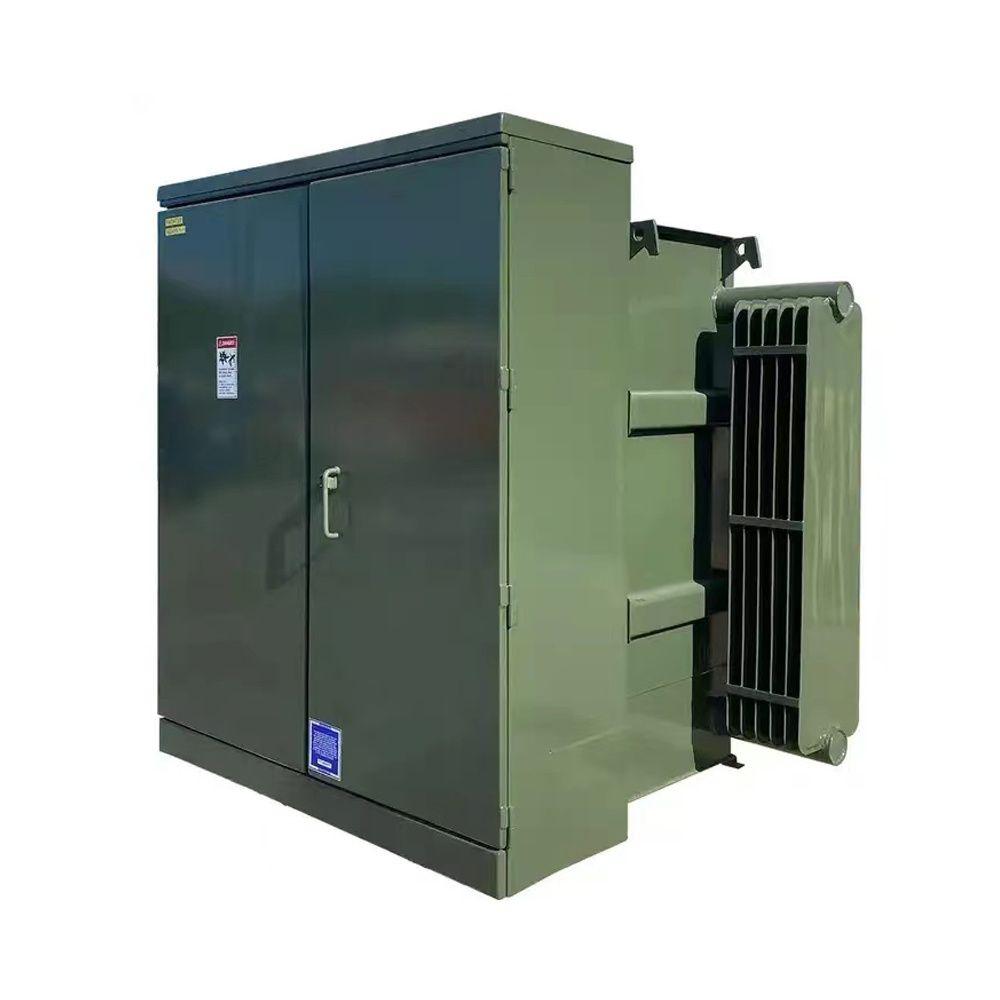

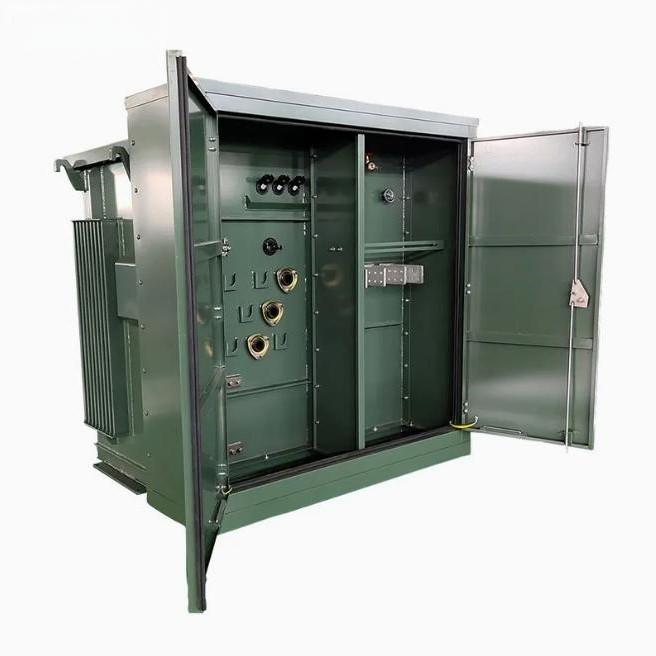

لماذا يختار المزيد من مقاولين EPC للطاقة الشمسية المحولات المثبتة على قواعد في عام 2026؟
المواصفات الفنية النموذجية لتطبيقات الطاقة الشمسية
على الرغم من أن تقييمات المحولات تختلف اعتمادًا على تصميم المشروع، إلا أن مشاريع الطاقة الشمسية على نطاق المرافق عادةً ما تحدد المحولات المثبتة على القواعد ضمن النطاق التالي:
| المعيار | القيمة النموذجية |
|---|---|
| القدرة المقدرة | 500 كيلو فولت أمبير – 5000 كيلو فولت أمبير |
| الجهد الأولي | 11 كيلو فولت، 13.8 كيلو فولت، 22 كيلو فولت، 33 كيلو فولت |
| الجهد الثانوي | 400 فولت، 415 فولت، 480 فولت، 690 فولت |
| التردد | 50 هرتز / 60 هرتز |
| مجموعة المتجهات | Dyn11 (الأكثر شيوعًا) |
| طريقة التبريد | ONAN |
| فئة العزل | الفئة A |
| ارتفاع درجة الحرارة | 55 ك / 65 ك |
| درجة الحماية | IP54 – IP55 |
| معيار | IEC 60076 / ANSI C57 |
تغطي هذه المواصفات الغالبية العظمى من أنظمة توزيع الجهد المتوسط المستخدمة في مزارع الطاقة الشمسية التجارية وعلى نطاق المرافق في جميع أنحاء العالم.
أداء الهندسة الذي يهم
لم تعد مشاريع الطاقة الشمسية الحديثة تقيم المحولات فقط بناءً على سعر الشراء.
يولي مالكو المشاريع أهمية متزايدة لمؤشرات أداء دورة الحياة.
على سبيل المثال، محول زيت سعة 2500 kVA مثبت على قاع معدني عادة ما يوفر:
- فقدان بدون حمل: ≤2.6 كيلوواط
- فقدان الحمل (75 درجة مئوية): 21-23 كيلوواط
- الكفاءة عند الحمولة الكاملة: 98.7–99.1%
- جهد الإملاح: 5.5%–6%
- العمر المتوقع للخدمة: 25-35 سنة
تعتبر خسائر عدم الحمل المنخفضة مهمة بشكل خاص لأن المحولات الشمسية تبقى مشغلة طوال اليوم، حتى عندما تتقلب الطاقة الناتجة بسبب الغيوم أو الإشعاع الموسمي.
تقليل خسائر القلب يحسن مباشرة العائد على الاستثمار على المدى الطويل للأصول الطاقية المتجددة.
لماذا مجموعة المتجهات Dyn11 هي المجموعة المفضلة
أكثر من 80% من مشاريع الطاقة الشمسية على نطاق المرافق تحدد Dyn11 المحولات.
يوفر التكوين عدة مزايا:
- توافق أفضل مع أنظمة العاكس الحديثة
- تأريض محايد مستقر
- تأثير توافقي أدنى
- تحسين توازن التحميل ثلاثي الطور
- سهولة الاندماج في شبكات التوزيع
بالنسبة للمشاريع التي تشمل أنظمة تخزين الطاقة بالبطاريات (BESS)، يوفر Dyn11 أيضًا مرونة تشغيلية ممتازة.
قدرة التحميل الزائد أثناء ذروة إنتاج الطاقة الشمسية
يمكن أن يتقلب إنتاج الطاقة الشمسية بسرعة بسبب الظروف الجوية.
لذلك، يجب أن تتحمل المحولات الأحمال المؤقتة دون درجات حرارة ملف زائدة.
تشمل قدرة التحميل النموذجية:
- حمولة 110% مصنفة لمدة ساعتين
- حمولة 120% مصنفة لمدة 30 دقيقة
- درجة حرارة الملف الساخن أقل من 140 درجة مئوية
- درجة حرارة الزيت العلوي يتم الحفاظ عليها ضمن توصيات IEC
يمكن لمحولة مصممة بأسلاك نحاسية عالية الجودة ومجاري تبريد محسنة أن تتحمل هذه الظروف التشغيلية بأمان.
اختيار المواد يؤثر مباشرة على أداء العمر الافتراضي
تعتمد موثوقية المحول بشكل كبير على مواد التصنيع.
بالنسبة للمحولات المثبتة على القواعد عالية الأداء، يوصي المهندسون عمومًا بـ:
المادة الأساسية
- فولاذ السيليكون المعالج بالحديد المطروق (CRGO)
- نفاذية مغناطيسية عالية
- فقدان هيستيري منخفض
- اهتزاز منخفض
- ضوضاء مسموعة منخفضة (<55 ديسيبل للعديد من تصنيفات التوزيع)
مادة لف
توفر أسلاك النحاس الكهربائي 99.99% ما يلي:
- مقاومة أقل
- قدرة أفضل على تحمل القصر
- درجة حرارة تشغيل أقل
- عمر أطول للعزل
اختبار المصنع قبل التسليم
قبل الشحن، يجب أن تخضع كل محولة لاختبارات روتينية وفقًا لمعيار IEC 60076.
تشمل الاختبارات النموذجية في المصنع:
- اختبار نسبة المحولة (TTR)
- اختبار مقاومة الملفات
- اختبار فقدان الحمل
- اختبار فقد الحمل
- اختبار الجهد المطبق
- اختبار الجهد المستحث
- اختبار مقاومة العزل
- اختبار قوة العزل الكهربائي للزيت
- اختبار التسرب
- التحقق من ارتفاع درجة الحرارة (اختبار نوعي عند الطلب)
تساعد الاختبارات الشاملة في ضمان تشغيل موثوق بعد التركيب وتقليل مخاطر التوظيف في الموقع.
لماذا هذه التفاصيل الفنية مهمة لمقاولي EPC للطاقة الشمسية
بالنسبة لمقاولي EPC، تؤثر كل نقطة مئوية من كفاءة المحولة على الأداء المالي للمشروع.
على سبيل المثال:
A محطة شمسية بقدرة 5 ميغاواط مزودة بمحولين 2500 كيلوفولت أمبير مثبتة على الأرض تعمل لأكثر من 25 عامًا يمكن أن توفر عشرات الآلاف من الكيلوات-ساعة عن طريق تقليل خسائر المحولة فقط.
الخسائر الأقل تعني:
- تصدير طاقة سنوية أعلى
- نفقات تشغيل أقل
- تحسين العائد الداخلي على الاستثمار للمشروع
- عائد أسرع على الاستثمار
- سهولة الامتثال لمتطلبات كفاءة المرافق
لهذا أصبح تكلفة دورة الحياة معيار شراء أكثر أهمية من سعر المعدات الأولية.
