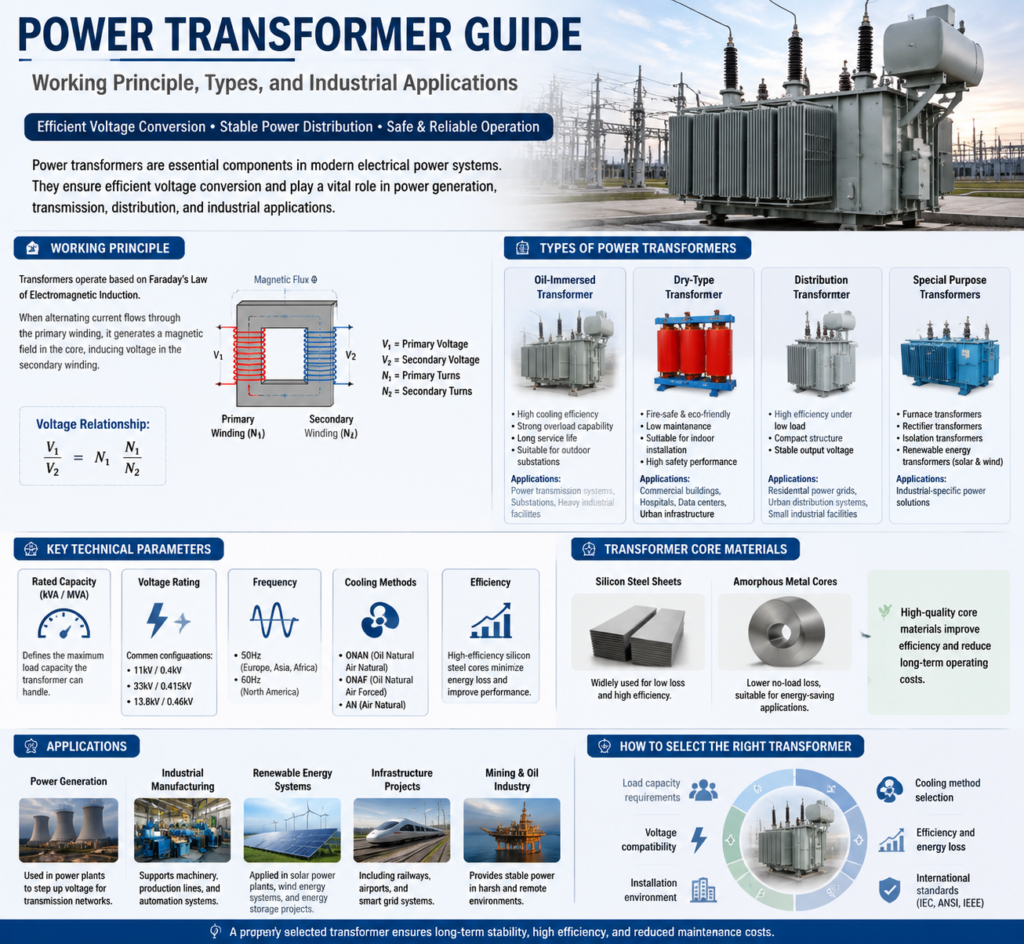

دليل المحولات الكهربائية: الأنواع، مبدأ العمل والتطبيقات الصناعية
دليل محولات الطاقة: مبدأ العمل، الأنواع، والتطبيقات
محولات الطاقة هي مكونات أساسية في أنظمة الطاقة الكهربائية الحديثة. تضمن تحويل الجهد بكفاءة، توزيع الطاقة بشكل مستقر، وعمل آمن عبر التطبيقات الصناعية والتجارية والمرافق.
يوضح هذا الدليل مبدأ عمل المحولات, ، الأنواع الرئيسية للمحولات, ، المواصفات الفنية الرئيسية، و التطبيقات الصناعية لمساعدة المهندسين والمشترين على اتخاذ قرارات مستنيرة.
ما هي محولات الطاقة؟ (تعريف المحول)
A محوّل الطاقة هو جهاز كهربائي ينقل الطاقة الكهربائية بين الدوائر باستخدام التحريض الكهرومغناطيسي.
تشمل الوظائف الأساسية:
- زيادة الجهد للنقل لمسافات طويلة
- خفض الجهد للاستخدام الصناعي أو السكني
- فصل كهربائي بين الأنظمة
نظرًا لأن المحولات تعمل بدون أجزاء متحركة، فهي موثوقة للغاية وتستخدم على نطاق واسع في أنظمة توزيع الطاقة العالمية أنظمة توزيع الطاقة.
مبدأ عمل المحول (التحريض الكهرومغناطيسي)
تعمل المحولات بناءً على قانون فاراداي للتحريض الكهرومغناطيسي.
عندما يتدفق التيار المتناوب عبر الملف الأولي، فإنه يولد مجالاً مغناطيسياً في النواة. وهذا يحفز جهدًا في الملف الثانوي.
علاقة الجهد:
V₁ / V₂ = N₁ / N₂
حيث:
- V₁ = جهد أولي
- V₂ = جهد ثانوي
- N₁ = عدد لفات الملف الأولي
- N₂ = عدد لفات الملف الثانوي
تمكن هذه المبدأ من كفاءة تحويل الجهد دون تغيير في التردد، مما يجعل المحولات عالية الكفاءة في الأنظمة الكهربائية.
أنواع محولات الطاقة
المحول المغمور بالزيت
المحولات المغمورة بالزيت تستخدم زيت عازل للتبريد والعزل.
المميزات:
- الكفاءة العالية في التبريد
- قدرة قوية على التحميل الزائد
- عمر خدمة طويل
- مناسب لمحطات التحويل الخارجية
التطبيقات:
- أنظمة نقل الطاقة
- محطات التحويل
- المرافق الصناعية الثقيلة
محول جاف النوع
المحولات الجافة استخدم عوازل الهواء أو الراتينج بدلاً من الزيت.
المميزات:
- آمن من الحريق وصديق للبيئة
- صيانة منخفضة
- مناسب للتركيب الداخلي
- أداء سلامة عالي
التطبيقات:
- المباني التجارية
- المستشفيات
- مراكز البيانات
- البنية التحتية الحضرية
محول توزيع
A المحول التوزيعي يقلل الجهد لاستهلاك المستخدم النهائي.
المميزات:
- كفاءة عالية تحت الحمل المنخفض
- هيكل مدمج
- جهد خرج مستقر
التطبيقات:
- شبكات الطاقة السكنية
- أنظمة التوزيع الحضرية
- مرافق صناعية صغيرة
محولات لأغراض خاصة
يتضمن:
- محولات الفرن
- محولات المعدل
- محولات العزل
- محولات الطاقة المتجددة (شمسية ورياح)
تم تصميم هذه المحولات لـ متطلبات الطاقة المحددة صناعيًا.
المعلمات الفنية الرئيسية لمحول الطاقة
عند اختيار المحول، فإن المواصفات التالية حاسمة:
1. السعة المصنفة (kVA / MVA)
تحدد الحد الأقصى لقدرة الحمل وتوافق النظام.
2. تصنيف الجهد
التكوينات الشائعة:
- 11kV / 0.4kV
- 33kV / 0.415kV
- 13.8kV / 0.46kV
3. التردد
- 50Hz (أوروبا، آسيا، إفريقيا)
- 60Hz (أمريكا الشمالية)
4. طرق التبريد
- ONAN (زيت طبيعي و هواء طبيعي)
- ONAF (زيت طبيعي هواء مُجبَر)
- AN (الهواء الطبيعي)
5. الكفاءة
حديث المtransformers الكفؤة في استخدام الطاقة استخدم نوى من الصلب السيليكوني المتقدم لتقليل الفاقد وتحسين الأداء.
مواد ألياف المحولات والكفاءة
تلعب نواة المحول دوراً رئيسياً في أداء الطاقة.
المواد الشائعة:
- صفائح فولاذ السيليكون (مادة عالية الكفاءة قياسية)
- نوى سبيكة غير متبلورة (فاقد منخفض في الحمل الخفيف، تصميم موفر للطاقة)
تعمل المواد الأساسية عالية الجودة على تحسين كفاءة المحولات وتقليل تكاليف التشغيل على المدى الطويل.
تطبيقات المحولات الكهربائية
تُستخدم المحولات الكهربائية على نطاق واسع في الصناعات العالمية:
توليد الطاقة
تُستخدم في محطات الطاقة لرفع الجهد لشبكات النقل.
التصنيع الصناعي
يدعم الآلات، وخطوط الإنتاج، وأنظمة الأتمتة.
أنظمة الطاقة المتجددة
تطبق في:
- محطات الطاقة الشمسية
- أنظمة الطاقة الريحية
- مشاريع تخزين الطاقة
مشاريع البنية التحتية
بما في ذلك:
- السكك الحديدية
- المطارات
- أنظمة الشبكة الذكية
H3: صناعة التعدين والنفط
يوفر طاقة مستقرة في بيئات قاسية ونائية.
كيفية اختيار المحول الكهربائي المناسب
عند اختيار المحول، ضع في اعتبارك:
- متطلبات سعة الحمولة (kVA/MVA)
- توافق الجهد
- بيئة التركيب (داخلية/خارجية)
- اختيار طريقة التبريد
- الكفاءة وفقدان الطاقة
- المعايير الدولية (IEC، ANSI، IEEE)
محول مختار بشكل صحيح يحسن من موثوقية النظام ويقلل من تكاليف التشغيل.
الاستنتاج
محولات الطاقة حيوية للأنظمة الحديثة لتوزيع الطاقة الكهربائية, ، مما يتيح تحويل الجهد بشكل مستقر ونقل الطاقة بكفاءة.
فهم أنواع المحولات ومبادئ العمل والمواصفات الفنية يساعد الصناعات على اختيار الحل الصحيح لتحقيق الأداء والسلامة على المدى الطويل.
مع تزايد الطلب العالمي على كفاءة الطاقة، تواصل تقنيات المحولات المتقدمة لعب دور رئيسي في التنمية الصناعية وتجديد الطاقة.
