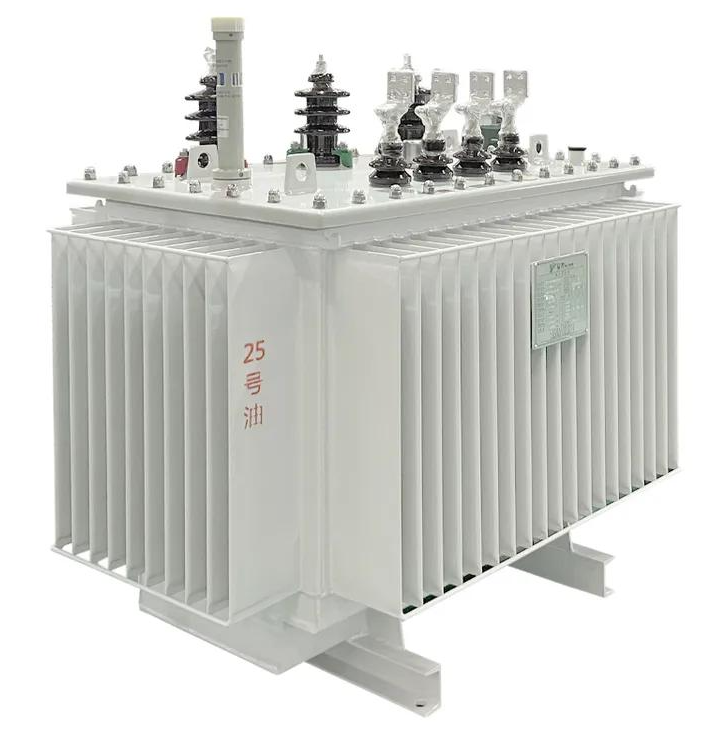

المحول الغاطس بقدرة 400kVA الذي تنتجه شركتنا يعتمد على هيكل عزل جديد لتحسين مقاومة التيار القصير؛ النواة الحديدية مصنوعة من صفائح فولاذية سيليكونية مجلفنة عالية الجودة؛ اللولب عالي الجهد مصنوع من أسلاك نحاسية خالية من الأكسجين ذات جودة عالية ويعتمد هيكل أسطوانة متعددة الطبقات؛ جميع المكونات الملحقة تم معالجتها بعلاج خاص لمقاومة الفتح. تبريد ONAN، لفائف من الألومنيوم أو النحاس، جهد عالي 34.5kV / 24.94kV / 13.8kV / 12.47kV / 4.16kV (دلتا أو واي)، جهد منخفض 480Y/277V، 208Y/120V، 600Y/347V أو مخصص، ±2×2.5% نقاط جهد عالي.
The محول زيت مغمور 400kVA هو حل موثوق وفعال لتوزيع الطاقة مصمم لشبكات الكهرباء متوسطة ومنخفضة الجهد. وهو مستخدم على نطاق واسع في المنشآت الصناعية، والمباني التجارية، وأنظمة الطاقة المتجددة، وشبكات توزيع المرافق، ومشاريع البنية التحتية حيث تتطلب إمدادات الطاقة المستقرة والمستمرة.
مصمم بتقنية متقدمة لصناعة المحولات، يجمع المحول الغاطس بقدرة 400kVA بين مواد عالية الجودة، وتصميم كهربائي محسّن، ورقابة إنتاج صارمة لتحقيق أداء ممتاز، وفقدان تشغيل منخفض، وعمر خدمة طويل.
يعتمد المحول على نواة من الفولاذ السيليكوني عالي الجودة موجهة للحبوب بتصميم دائرة مغناطيسية منخفضة الفقد، تقلل بشكل فعال من الفقدان في حالة الحمل الخالي وتحسن كفاءة الطاقة. تساعد بنية النواة المصممة بعناية أيضًا في تقليل مستويات الضوضاء وتعزيز الاستقرار التشغيلي خلال فترة التشغيل الطويلة.
تستخدم نظام لف موصلات نحاسية أو ألمنيوم عالية التوصيل بقوة ميكانيكية عالية وموصلية كهربائية ممتازة. يحسن هيكل اللف المحسّن مقاومة التيار القصير، ويضمن توزيعًا منتظمًا للتيار، ويقدم أداءً موثوقًا في ظروف تحميل مختلفة.
يستخدم المحول زيت عازل عالي الجودة كوسيلة عزل وتبريد رئيسية. يعمل نظام دوران الزيت على نقل الحرارة الناتجة أثناء التشغيل بكفاءة، مما يحافظ على مستويات حرارة آمنة ويحسن موثوقية المحول. يساعد تصميم خزان الزيت المغلق في منع الرطوبة والغبار والعوامل البيئية الخارجية من التأثير على المكونات الداخلية.
تم تصميم المحول الغاطس بقدرة 400kVA ليكون مناسبًا لمجموعة متنوعة من بيئات التركيب، بما في ذلك المحطات الفرعية الخارجية، وأنظمة الطاقة الصناعية، ومحطات الطاقة الشمسية، وتطبيقات توزيع المرافق. مع بنية قوية، وأداء حراري ممتاز، وخيارات تهيئة مرنة، يمكنه العمل بشكل موثوق في ظروف المناخ المختلفة، بما في ذلك درجات الحرارة العالية والبيئات الخارجية القاسية.
قبل الشحن، يخضع كل محول لعمليات فحص جودة صارمة واختبارات روتينية كاملة، بما في ذلك اختبار مقاومة اللف، واختبار نسبة الجهد، واختبار مقاومة العزل، واختبار فقدان غير المحمل، واختبار فقدان الحمل، واختبار القوة dielectrict، وفحص التسرب.. هذه الإجراءات تضمن أن كل وحدة تفي بمتطلبات الجودة الدولية وتوفر تشغيلًا آمنًا ومستقرًا وطويل الأمد.
زيشينغ هي شركة تصنيع محترفة ذات خبرة تزيد عن 19 عامًا في الإنتاج محولات مغمورة بالزيت, محطة فرعية مدمجة, محولات مثبتة على القاعدة, محولات مثبتة على الأعمدة و محولات جافة. نحن نملك شهادات ISO/CE/IEC 60076 وTUV راينلاند.
المحولات تخضع لاختبارات FAT واختبارات النوع الصارمة، وتدعم تخصيص الجهد/السعة. نرحب بالتشاور بشأن كتالوج و منتج. يمكنك الاتصال بنا عبر البريد الإلكتروني [email protected].
مع توسعة منشأة التصنيع، طلب العميل نظام توزيع طاقة موثوق لدعم معدات الإنتاج، وإضاءة ورشة العمل، والأحمال الكهربائية المساعدة. احتاج موقع المشروع إلى حل محول مع أداء مستقر، وكفاءة عالية، وقدرة تشغيل خارجية طويلة الأمد.
لتلبية متطلبات الطاقة للعميل، تم اختيار محول زيت مغمور 400kVA كمعدات التوزيع الرئيسية لتحويل الطاقة ذات الجهد المتوسط إلى إمداد مستقر بجهد منخفض لعمليات المصنع.
قدمنا محول توزيع غارق في الزيت بقدرة 400 كيلوفولت أمبير ثلاثي الطور المزود بـ:
تم دمج المحول في نظام توزيع الطاقة ذات الجهد المتوسط والمنخفض للعميل، موفرًا طاقة مستقرة لخطوط الإنتاج، والآلات، وأنظمة الكهرباء في المنشأة.
| البند | تفاصيل |
|---|---|
| نوع المشروع | توزيع الطاقة الصناعية |
| منتج | محول زيت مغمور 400kVA |
| التطبيق | مصنع ومرافق التصنيع |
| تركيب | محطة تحويل خارجية |
| جهد | 11kV / 0.4kV (مخصص) |
| التردد | 50Hz / 60Hz |
| معيار | IEC 60076 |
محول زيت 400kVA - توفير دعم موثوق للطاقة للتنمية الصناعية ومشاريع الطاقة العالمية.
| القدرة المصنفة | 400 kVA | |
| تصنيف الجهد الأساسي | 2.4 – 34.5kV | |
| الجهد الثانوي | 480/277V 400/230V 380/220V مخصص | |
| التردد | 50/60هرتز | |
| مجموعة الفكتور | Dyn11، Yyn0، Dyn5 | |
| مادة العزل | ألومنيوم/نحاس | |
| الكفاءة | كما هو الحال مع IEEE، دو 2016، CAS Std أو مخصص | |
| جهد المقاومة | Nominal 2% أو مخصص 1.1 - 5.75% | |
| ارتفاع | ≤1,000م أو مخصص | |
| لون | ANSI 70 رمادي فاتح/Munsell 7GY3.29/1.5 أو مخصص، إلخ | |
| مادة الخزان | فولاذ طري، فولاذ 304 المقاوم للصدأ | |
| وزن الزيت العازل | 525 كجم | |
| الوزن الكلي | 1830 كجم | |
| الأبعاد الخارجية (ط×عرض×ارتفاع) بالإنش. | 1850 × 1360 × 1940（مم) | |
| بوش عالي الجهد |
| محطة LV |
| محول تفريغ |
| مقياس مستوى الزيت |
| مؤشر درجة حرارة الزيت |
| جهاز تخفيف الضغط |
| مقياس ضغط فراغ |
| خطاف رفع للترانسفورمر الكامل |
| لوحة الاسم |
| المبردات |
| صمام تصفية الزيت العلوية |
| صمام تصريف الزيت مع عينة 3/8″ |

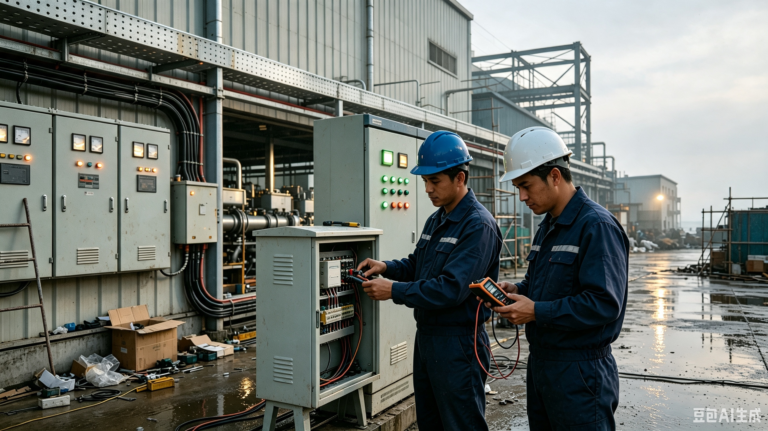

مشروع— دراسة حالة لمعدات توزيع الطاقة ذات الجهد المنخفض المخصصة لمشروع صناعي ساحلي في أمريكا الجنوبية. غواياكيل، أكبر مدينة في الإكوادور، هي...
